Назначение и область применения

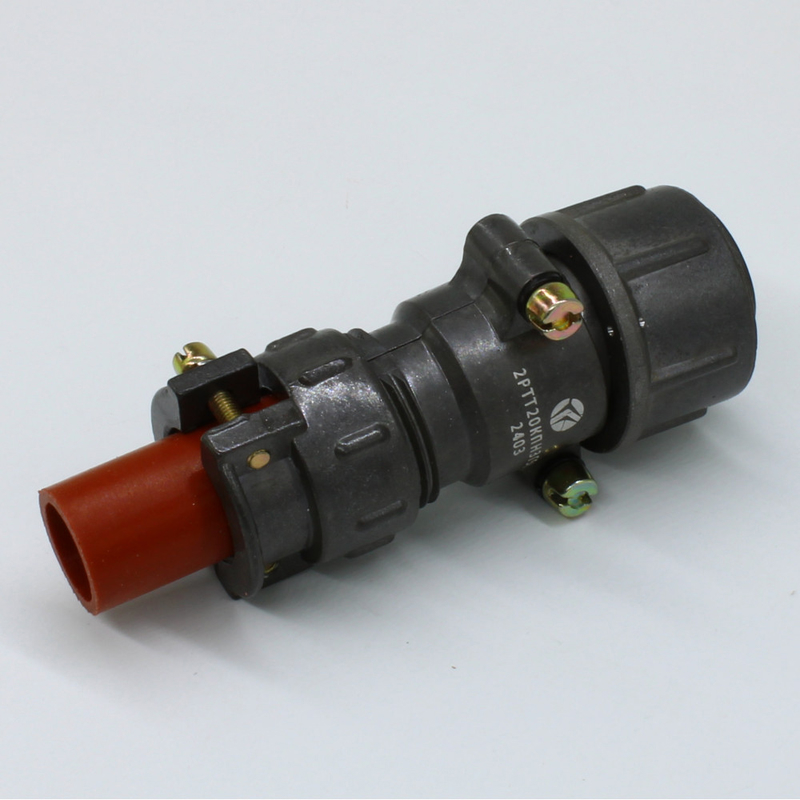

2РТТ20КПН3Г5В — это кабельная розетка цилиндрического низкочастотного соединителя, оснащённая прямым патрубком и гайкой для монтажа неэкранированного кабеля. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Основная сфера применения — радиоэлектронная и радиотехническая аппаратура, где требуется надёжное механическое и электрическое соединение кабельных линий с ответными частями соединителей серии 2РТТ20.

Конструкция розетки рассчитана на эксплуатацию в составе стационарного и переносного оборудования, работающего в жёстких климатических и механических условиях. Прямой патрубок и гайка обеспечивают удобное крепление неэкранированного кабеля, а всеклиматическое исполнение позволяет использовать изделие в различных географических зонах без дополнительной защиты.

Подтверждённые технические характеристики

Электрические параметры

• Рабочий ток на контакт — 25 А.
• Амплитудное значение напряжения — не более 700–850 В в зависимости от условий эксплуатации.
• Диаметр контактов — 2,5 мм, покрытие контактов — серебряное.
• Сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Диапазон рабочих частот — от постоянного тока до 3 МГц.

Габариты и ресурс

• Габаритные размеры — 29,5 на 74 на 39 мм.
• Число сочленений-расчленений — 500.
• Наработка — не менее 1000 часов.
• Срок сохраняемости — 15 лет.

Условия эксплуатации

• Температурный диапазон — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Смена температур — до плюс 180 градусов Цельсия.
• Пониженное давление — 1,3 на 10 в минус четвёртой степени Паскаля.
• Вибрация — диапазон от 1 до 1000 Гц с ускорением 100 метров на секунду в квадрате.
• Удары одиночные — до 10 000 метров на секунду в квадрате.
• Удары многократные — до 1500 метров на секунду в квадрате.

Конструктивные особенности и применение

Соединитель относится к пылебрызгозащищённому и теплостойкому типу, что подтверждается способностью выдерживать воздействие пыли, брызг и повышенных температур без потери рабочих свойств. Всеклиматическое исполнение означает пригодность к использованию в условиях повышенной влажности, морского тумана, а также при значительных перепадах температуры.

Розетка применяется в составе кабельных сборок, соединительных шнуров и переходных устройств радиоэлектронной аппаратуры. Благодаря рабочему току 25 А на контакт и напряжению до 850 В изделие подходит для цепей питания и сигнальных цепей низкой частоты. Серебряное покрытие контактов диаметром 2,5 мм обеспечивает стабильно низкое переходное сопротивление, что важно для долговременной эксплуатации без периодической зачистки контактов.

Монтаж осуществляется с помощью прямого патрубка и гайки, что упрощает фиксацию неэкранированного кабеля и повышает механическую прочность соединения. Ресурс в 500 циклов сочленения-расчленения и наработка не менее 1000 часов позволяют использовать розетку в аппаратуре, рассчитанной на длительный срок службы. Срок сохраняемости 15 лет даёт возможность держать изделие на складе без утраты характеристик.

Указания по выбору и эксплуатации

Перед установкой необходимо убедиться, что ответная часть соединителя соответствует типу 2РТТ20 и рассчитана на аналогичные токовые и частотные нагрузки. При монтаже кабеля следует соблюдать требования к зачистке жил и надёжной затяжке гайки прямого патрубка, чтобы исключить ослабление контакта при вибрации.

Эксплуатация допускается в диапазоне температур от минус 60 до плюс 100 градусов Цельсия; кратковременная смена температур до плюс 180 градусов Цельсия не приводит к нарушению работоспособности. Устойчивость к вибрации от 1 до 1000 Гц с ускорением 100 метров на секунду в квадрате и к ударам делает розетку пригодной для аппаратуры, работающей на подвижных объектах.

Изделие не требует специального обслуживания в течение назначенного срока службы, однако периодический визуальный осмотр на предмет загрязнения и механических повреждений контактной группы продлевает безотказную работу. Все указанные характеристики подтверждены и не подлежат расширительному толкованию.
