Назначение и общее описание

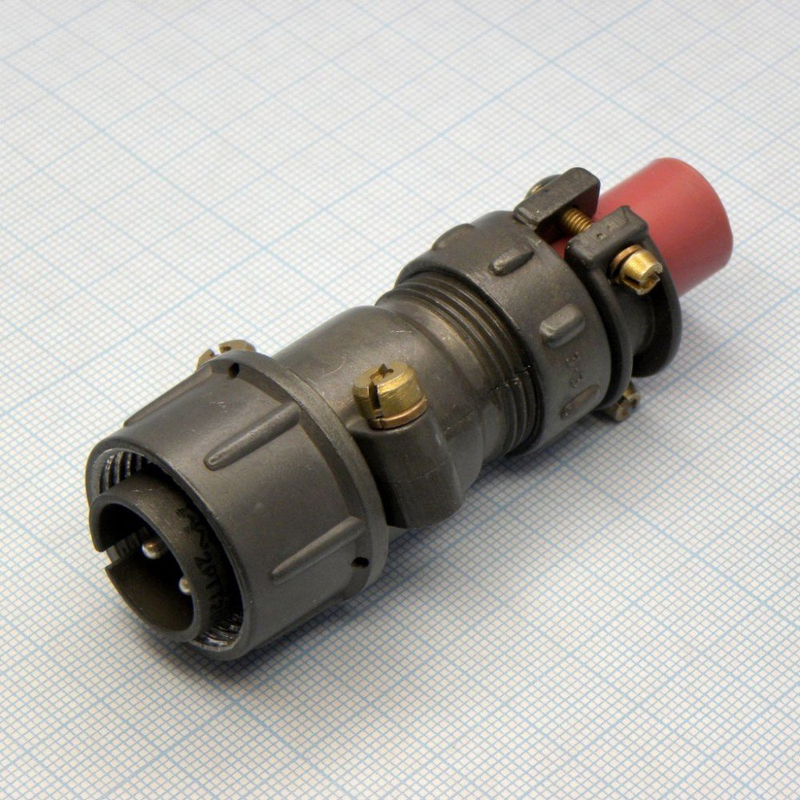

2РТТ20КПН2Ш4В — это кабельная вилка серии 2РТТ производства завода «Элекон» с видом приемки «5» (ВП, ПЗ). Изделие предназначено для надёжного соединения электрических цепей в сложных климатических условиях. Монтаж внутренний объёмный, метод соединения — пайка. Вилка применяется в составе электрических соединителей, где требуется стабильная передача тока и стойкость к внешним воздействиям.

Конструктивные особенности и материалы

Соединитель имеет условный размер корпуса 20. В конструкции предусмотрены 2 штыревых контакта диаметром 2,5 мм с серебряным покрытием (Ag). Материал корпуса — алюминиевый сплав А-22 с оксидированием, цвет серый. Кабельный корпус типа К выполнен с прямым патрубком П и гайкой для неэкранированного кабеля Н. Поляризация одношпоночная. Изделие негерметичное, без уплотнительной втулки. Изолятор изготовлен из бакелита, цвет чёрный. Шаг резьбы накидной гайки — M24х1,5.

Технические характеристики

• Максимальное рабочее напряжение — 850 В.
• Рабочий ток на контакт — до 35 А, на разъем — до 50 А.
• Сопротивление контактов — не более 1 мОм.
• Диаметр — 29,5 мм, длина — 74 мм, высота — 39 мм.
• Рабочая температура — от минус 60 до плюс 100 °C.
• Всеклиматическое исполнение В: влажность 98% при плюс 40 °C, давление от 1,3·10⁻⁴ Па.
• Вибрация 1–5000 Гц (30 g), удары до 1500 g, акустические шумы 170 дБ.
• Ресурс — 500 сочленений-расчленений, наработка 1000 часов, срок хранения 15 лет.

Применение и совместимость

Вилка используется во взрывоопасных и агрессивных средах для цепей с током до 200 А на контакт. Взаимосочленяется с блочными розетками 2РТ-А и ШР. Контакты извлекаемые, метод соединения — резьбовой. Изделие поставляется в заводской упаковке. Год выпуска — 2018. Приемка «5» подтверждает соответствие требованиям ВП и ПЗ.
