Назначение и область применения

2РТТ20КПН2Ш4В — это кабельная вилка из серии 2РТТ производства завода «Элекон» с видом приемки «5» (ВП, ПЗ по ГОСТ). Изделие предназначено для надежного соединения электрических цепей во всеклиматическом исполнении. Применяется для внутреннего объемного монтажа методом пайки и используется в промышленных системах для цепей с током до 200 А на контакт.

Соединитель взаимосочленяется с блочными розетками 2РТ-А и ШР, что обеспечивает гибкость при построении электрических соединений в составе промышленного оборудования.

Конструктивные особенности

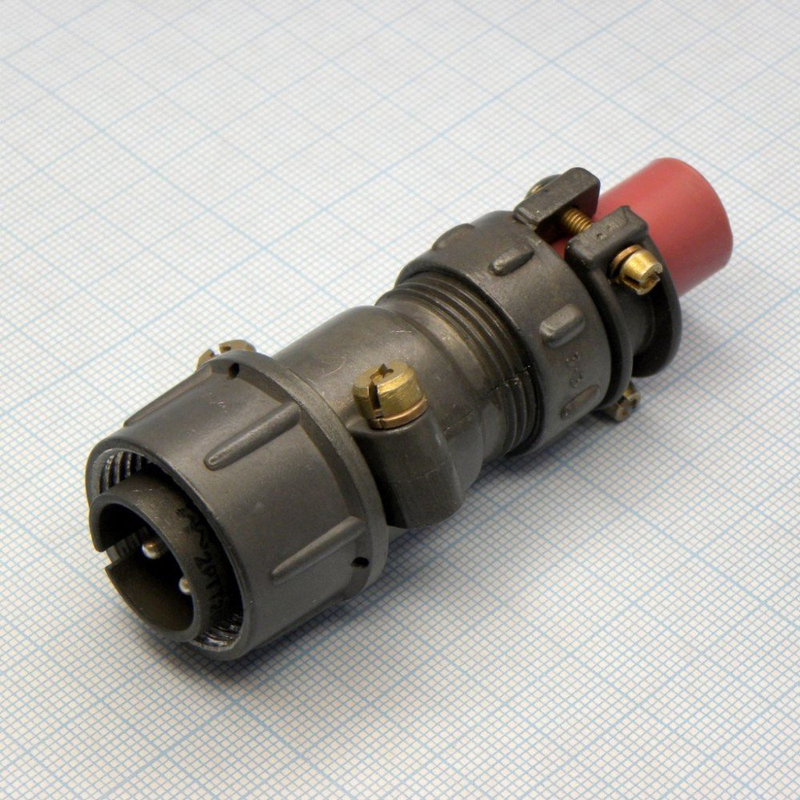

Соединитель имеет условный размер корпуса 20 и оснащен двумя штыревыми контактами диаметром 2,5 мм с серебряным покрытием из латуни. Конструкция включает прямой патрубок с гайкой для неэкранированного кабеля.

Корпус изготовлен из алюминиевого сплава А-22 с оксидированием (серый цвет), изолятор — бакелит черного цвета. Поляризация одношпоночная, тип соединения резьбовой с шагом M24х1,5. Ручной метод сочленения, негерметичный. Особенность исполнения типа «перекрут» обеспечивает ориентацию при монтаже.

Габаритные размеры:

• диаметр — 29,5 мм;
• длина — 74 мм;
• высота — 39 мм;
• масса — около 46,5 г.

Технические характеристики

Максимальное рабочее напряжение составляет 850 В (амплитудное значение), рабочий ток на контакт — до 35 А. Сопротивление контактов не превышает 1 мОм.

Условия эксплуатации:

• рабочая температура — от минус 60 до плюс 100 °C;
• влажность — до 98 процентов при плюс 40 °C;
• атмосферное давление — от 1,3 умноженное на 10 в минус четвертой степени Па;
• вибрация — 1–5000 Гц при 30 g;
• удары — до 1500 g;
• акустические шумы — 170 дБ.

Ресурс изделия — 500 сочленений-расчленений, наработка — 1000 часов, срок хранения — 15 лет.

Соответствие и комплектация

Изделие соответствует ГЕ0.364.120 ТУ. Краткое описание из каталога указывает на заводскую упаковку. Год выпуска — 2021.
