Назначение

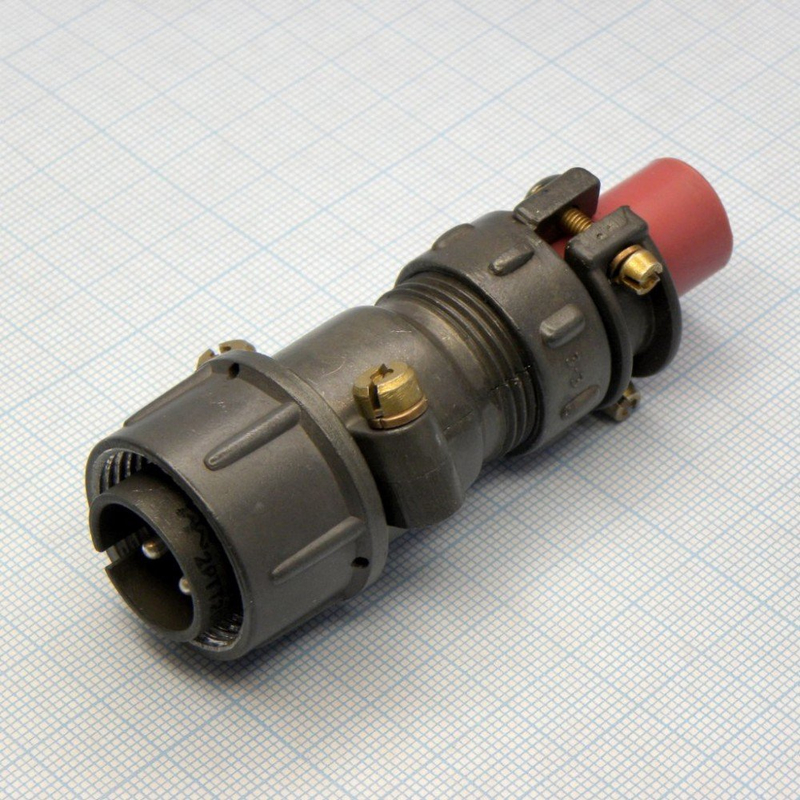

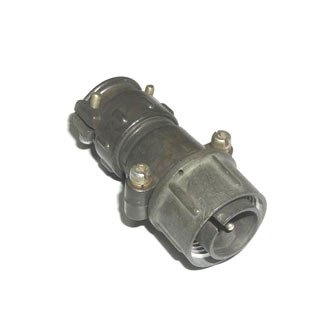

2РТТ20КПН2Ш4В — это кабельная вилка производства завода Элекон с приемкой «5», относящаяся к серии цилиндрических низкочастотных соединителей 2РТТ по ТУ ГЕ0.364.120. Изделие предназначено для надежного электрического соединения в промышленных условиях. Монтаж выполняется методом пайки, а сочленение с ответной частью — резьбовым соединением.

Вилка применяется в составе электрических цепей, где требуется передача значительного тока при повышенных рабочих напряжениях. Исполнение с приемкой «5» подтверждает соответствие изделия требованиям, предъявляемым к соединителям ответственного назначения.

Подтверждённые особенности

Соединитель имеет 2 штыревых контакта диаметром 2,5 мм с серебряным покрытием (Ag). Сопротивление контактов составляет не более 1 мОм. Максимальное рабочее напряжение — 850 В, рабочий ток на контакт — до 35 А, общий ток — до 50 А. Сопротивление изоляции — не менее 5000 МОм (или 1000 МОм в зависимости от условий).

Корпус изготовлен из алюминиевого сплава А-22 с оксидным покрытием серого цвета. Изолятор выполнен из бакелита черного цвета. Конструкция имеет прямой патрубок (П) с гайкой для неэкранированного кабеля (Н), негерметична и использует одношпоночную поляризацию.

• Габариты: диаметр 29,5 мм, длина 74 мм, высота 39 мм.
• Масса: около 46 г.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Всеклиматическое исполнение (В): влажность 98 процентов при плюс 40 градусах Цельсия.
• Диапазон давления: от 1,3 умноженное на 10 в минус четвертой степени Па до 50,6 умноженное на 10 в четвертой степени Па.
• Вибрация: 1–5000 Гц при 30 g.
• Удары: до 1000 g.
• Акустические шумы: 170 дБ.
• Ресурс: 500 сочленений-расчленений.
• Наработка: 1000 часов.
• Срок хранения: 15 лет.

Применение

Вилка 2РТТ20КПН2Ш4В востребована в промышленном оборудовании, где необходимы разъемные соединения с повышенной токовой нагрузкой и стойкостью к внешним воздействиям. Изделие подходит для эксплуатации в условиях вибрации, ударных нагрузок и акустических шумов, а также при широком диапазоне температур и давления.

Монтаж методом пайки обеспечивает надежный контакт, а резьбовое соединение — механическую фиксацию ответных частей. Благодаря всеклиматическому исполнению вилка может использоваться в различных климатических зонах.

Технические характеристики

• Артикул: 20508.
• Категория: 2РТТ20.
• Производитель: Элекон.
• Приемка: «5».
• Год: 2020.
• Краткое описание из каталога: заводская упаковка.

Изделие поставляется в заводской упаковке. Приведенные сведения основаны на данных производителя и подтвержденных характеристиках серии 2РТТ по ТУ ГЕ0.364.120.
