Назначение соединителя 2РТТ20КПН2Г4В

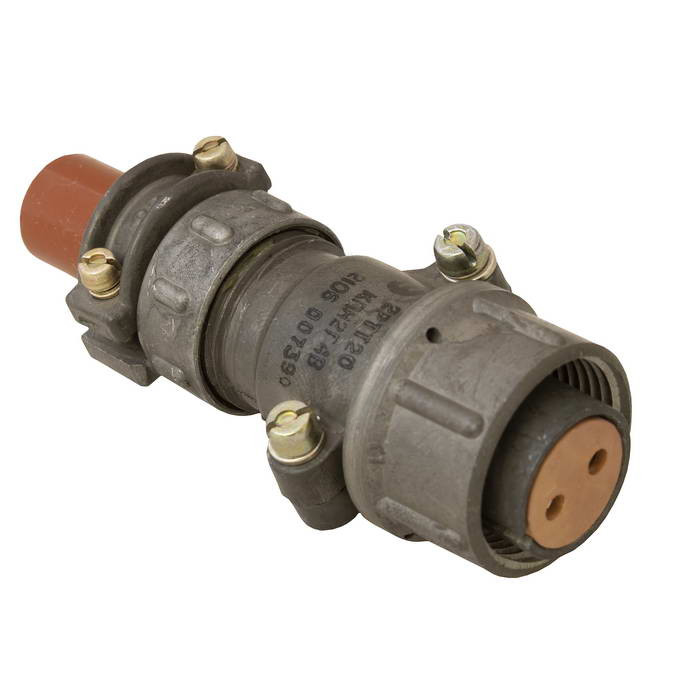

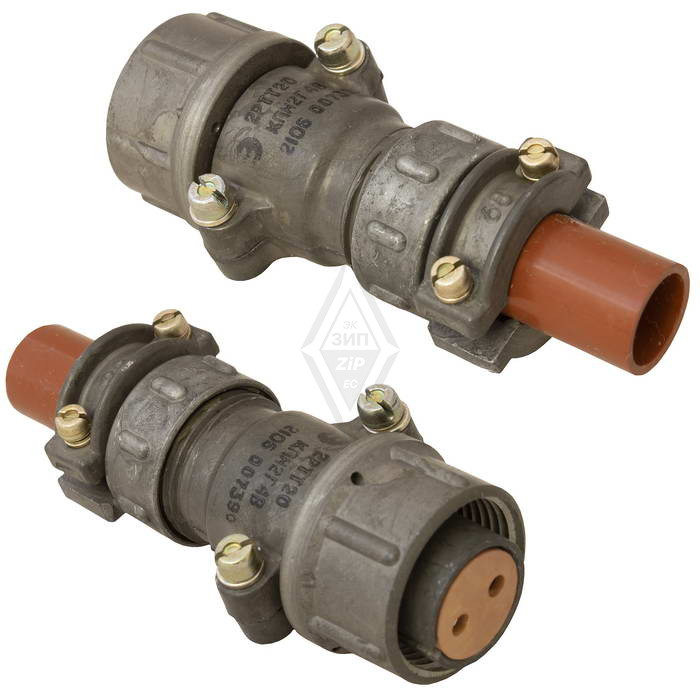

Соединитель 2РТТ20КПН2Г4В — это цилиндрическая розетка из серии «2РТТ» производства НПО «Каскад». Изделие предназначено для работы в жёстких условиях эксплуатации и применяется в промышленной, военной и радиоэлектронной аппаратуре, а также в бортовых и стационарных установках.

Это пылевлагозащищённый, а именно пылебрызгозащищённый, теплостойкий низкочастотный соединитель объёмного монтажа с ручным соединением и резьбовой фиксацией. Такое исполнение обеспечивает надёжную коммутацию электрических цепей там, где требуется стойкость к пыли, влаге, вибрации и перепадам температуры.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТТ20КПН2Г4В содержит полную информацию о типе и исполнении изделия. Обозначение читается следующим образом:

• 2РТТ — тип цилиндрического теплостойкого пылебрызгозащищённого соединителя нормальных габаритов;
• 20 — условный размер корпуса, соответствующий диаметру и габариту ряда 2РТТ-20;
• КПН2Г4В — розетка кабельная, патрубок прямой, для неэкранированного кабеля, с пайкой проводов.

Количество контактов — 2 штуки диаметром около 2,5 мм. Покрытие контактов, как правило, серебряное, что обеспечивает стабильное переходное сопротивление и коррозионную стойкость.

Сопротивление контакта составляет не более 1 мОм. Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.

Технические характеристики и условия эксплуатации

Соединитель рассчитан на электрические цепи постоянного и переменного тока с частотой до порядка 3 МГц при напряжении до 700 В (амплитудное значение до 850 В) и рабочих токах порядка 25 А на контакт. Такие параметры позволяют использовать изделие в силовых и сигнальных цепях ответственного назначения.

Ресурсные показатели соединителя:

• число сочленений-расчленений — не менее 500;
• минимальная наработка — порядка 1000 часов;
• срок сохраняемости изделий серии 2РТТ-20 — порядка 15–20 лет при хранении и эксплуатации по установленным нормам.

Изделие выдерживает синусоидальную вибрацию в широком диапазоне частот до 10 000 Гц, а также механические удары многократного действия с ускорением до 1500 м/с², что соответствует примерно 150 g. Рабочий диапазон температур обычно составляет от примерно минус 60 до плюс 100 градусов Цельсия, что допускает применение в бортовых и стационарных устройствах с высокими термическими и вибрационными нагрузками.

Применение

Благодаря сочетанию пылебрызгозащищённого исполнения, теплостойкости и устойчивости к механическим воздействиям соединитель 2РТТ20КПН2Г4В востребован в аппаратуре, работающей в сложных условиях. Его применяют для объёмного монтажа с пайкой проводов, что упрощает сборку кабельных сборок и обеспечивает надёжный электрический контакт.

Розетка кабельная с прямым патрубком для неэкранированного кабеля подходит для подключения к блокам, пультам и другим устройствам, где требуется быстрая коммутация при ручном соединении с резьбовой фиксацией. Типовые области использования — промышленное оборудование, радиоэлектронная аппаратура, бортовые системы и стационарные установки, эксплуатируемые в условиях вибрации, ударов и повышенной влажности.
