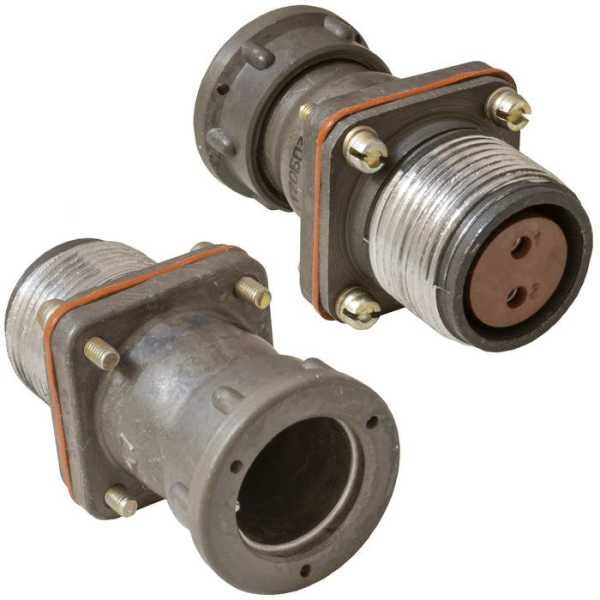

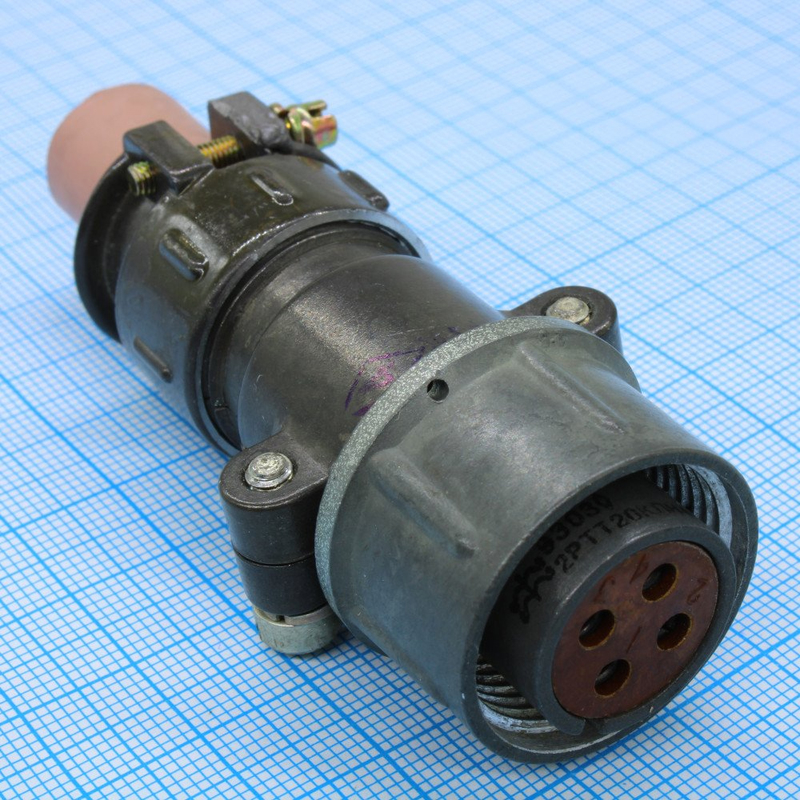

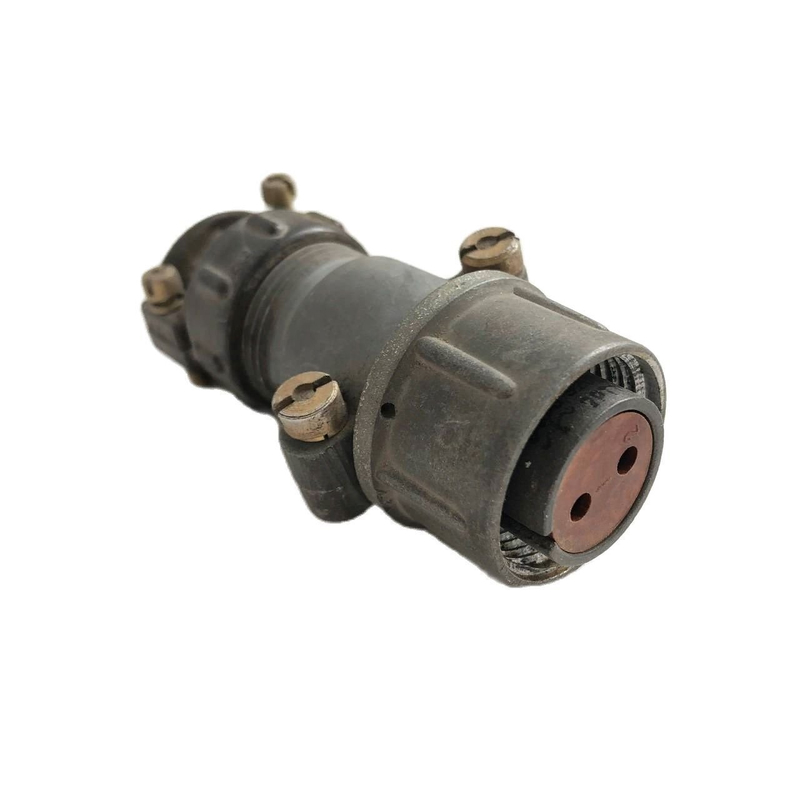

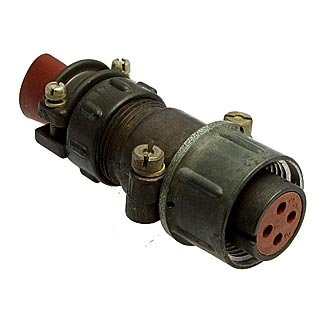

2РТТ20КПН2Г4В — это кабельная розетка цилиндрического разъёма серии 2РТТ, предназначенная для надёжного соединения электрических цепей в промышленной аппаратуре.

Описание

Разъёмы 2РТТ относятся к теплостойким, пылебрызгозащищённым цилиндрическим коннекторам ручного соединения с внутренним объёмным монтажом. Они используются в радиотехнической и радиоэлектронной технике для цепей постоянного и переменного тока (частотой до 3 МГц).

Расшифровка обозначения

• 2РТТ — теплостойкий, пылебрызгозащищённый цилиндрический разъём нормальных габаритов.

• 20 — условный размер корпуса.

• КПН — кабельная розетка с прямым патрубком и гайкой.

• 2Г — 2 контакта общего назначения.

• 4В — исполнение с определёнными параметрами защиты и монтажа.

Технические характеристики

• Максимальный рабочий ток на контакт: 25–35 А.

• Максимальное рабочее напряжение: 700 В (амплитудное значение до 850 В).

• Сопротивление электрического контакта: не более 1 мОм.
