Назначение

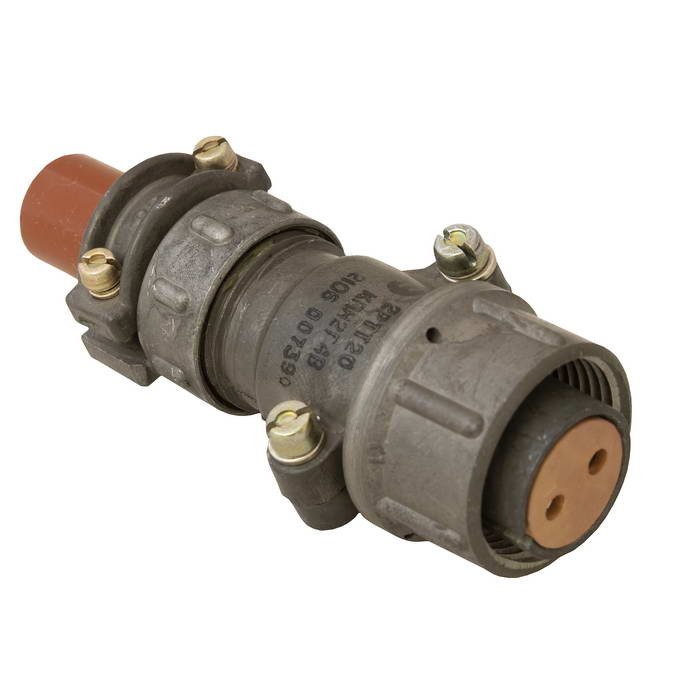

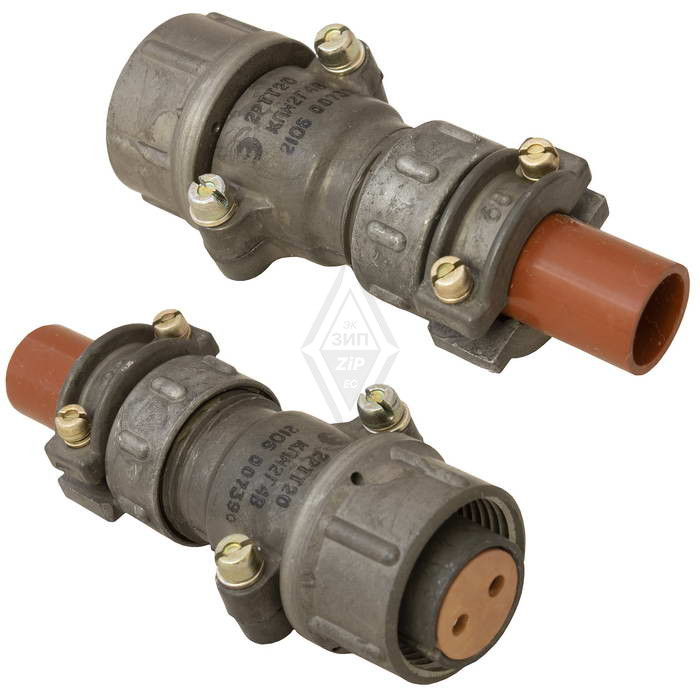

2РТТ20КПН2Г4В — кабельная розетка цилиндрического низкочастотного соединителя серии 2РТТ производства «Каскад» с приёмкой ОТК 2024 года. Изделие предназначено для применения в радиотехнической и радиоэлектронной аппаратуре в качестве соединителя общего назначения. Розетка коммутирует электрические цепи постоянного и переменного тока с частотой до 3 МГц, обеспечивая электрическое соединение кабеля с ответной частью разъёма.

Конструкция и подтверждённые особенности

Соединитель выполнен в цилиндрическом корпусе с условным размером 20 и оснащён двумя контактами диаметром 2,5 миллиметра. Контакты выполнены в виде гнёзд, они круглые, извлекаемые, с покрытием серебром. Такое исполнение контактной группы обеспечивает стабильный электрический контакт и возможность обслуживания.

Корпус изготовлен из алюминиевого сплава с оксидированием, цвет серый. Применён прямой патрубок типа П с гайкой, предназначенный для неэкранированного кабеля, что отражено в обозначении исполнения. Изолятор выполнен из бакелита чёрного цвета.

Сочленение с ответной частью резьбовое, шаг резьбы M24x1,5. Поляризация одношпоночная, что исключает неправильное соединение. В конструкции предусмотрена уплотнительная втулка. Монтаж объёмный механический, электрическое присоединение выполняется пайкой.

Основные параметры

• Условный размер корпуса: 20.
• Количество контактов: 2, диаметр 2,5 миллиметра, гнездовые, круглые, извлекаемые.
• Покрытие контактов: серебро.
• Материал корпуса: алюминиевый сплав с оксидированием, серый цвет.
• Тип патрубка: прямой (П) с гайкой для неэкранированного кабеля (Н).
• Материал изолятора: бакелит, чёрный.
• Метод сочленения: резьбовой, шаг M24x1,5.
• Поляризация: одношпоночная.
• Уплотнительная втулка: присутствует.
• Монтаж: объёмный механический, пайка электрическая.

Условия эксплуатации и ресурс

Изделие имеет всеклиматическое исполнение (В). Рабочая температура — от минус 60 до плюс 100 градусов Цельсия. Допустимая влажность — 98 процентов при температуре плюс 40 градусов Цельсия. Работоспособность сохраняется при пониженном давлении от 1,3 умноженное на 10 в степени минус 4 Паскаля.

Ресурс соединителя: не менее 500 сочленений-расчленений, наработка не менее 1000 часов, срок хранения 15 лет. Габаритные размеры: длина 74 миллиметра, диаметр 29,5 миллиметра, высота 39 миллиметров.

Применение

Розетка 2РТТ20КПН2Г4В применяется для объёмного монтажа в радиоэлектронных блоках, пультах и приборах, где требуется разъёмное соединение неэкранированного кабеля с цепями питания и управления. Благодаря всеклиматическому исполнению и широкому диапазону рабочих температур она пригодна для аппаратуры, эксплуатируемой в сложных условиях, включая пониженное давление и повышенную влажность.

Резьбовое сочленение с одношпоночной поляризацией и уплотнительной втулкой обеспечивает механическую фиксацию и защиту стыка, а серебряное покрытие контактов способствует надёжной коммутации цепей постоянного и переменного тока частотой до 3 МГц. Приёмка ОТК 2024 года подтверждает соответствие изделия установленным требованиям. Артикул товара: 5343.
