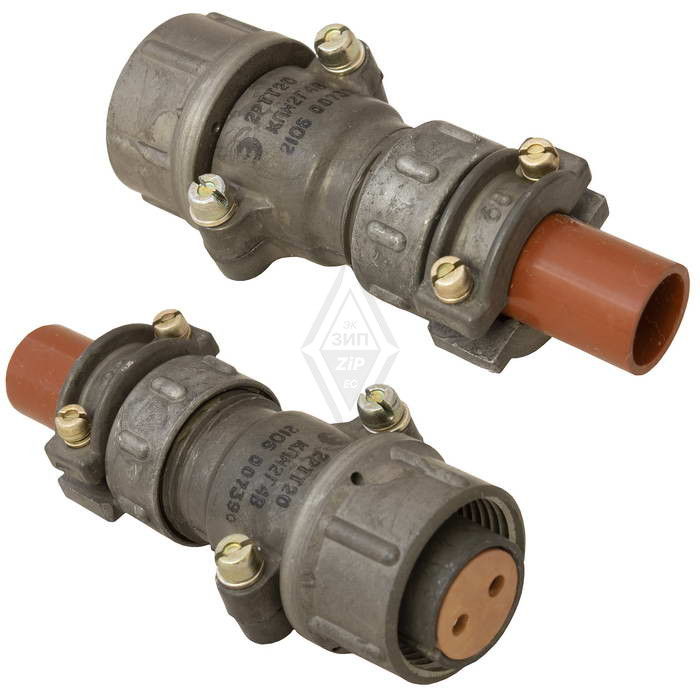

2РТТ20КПН2Г4В — это цилиндрический теплостойкий низкочастотный пылебрызгозащищённый разъём (розетка кабельная) серии 2РТТ с условным размером корпуса 20. Он предназначен для соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) в радиотехнической и радиоэлектронной аппаратуре.

Технические характеристики

Максимальное рабочее напряжение достигает 850 В, а рабочий ток на контакт — до 25–35 А в зависимости от диаметра (Ø 2,5 мм). Сопротивление контактов не превышает 1 мОм, сопротивление изоляции — не менее 1000–5000 МОм в нормальных условиях. Покрытие контактов — серебро, материал корпуса — алюминиевый сплав с оксидированием. +3

Условия эксплуатации

Разъём выдерживает температуру от -60 до +100 °C (смена до +180 °C), синусоидальную вибрацию 1–10000 Гц с ускорением до 100 g, механические удары до 1000 g и линейное ускорение 200 g. Климатическое исполнение всеклиматическое (В), срок сохраняемости — 15–20 лет, ресурс — 500 сочленений-расчленений и наработка 1000 ч.

Конструкция и применение

Имеет 2 контакта (гнёзда Ø 2,5 мм), резьбовое соединение, одношпоночную поляризацию и прямой патрубок с гайкой для неэкранированного кабеля (монтаж пайкой). Взаимосочетается с блочными вилками 2РТ-А, ШР; габариты — около 74×29,5×39 мм.
