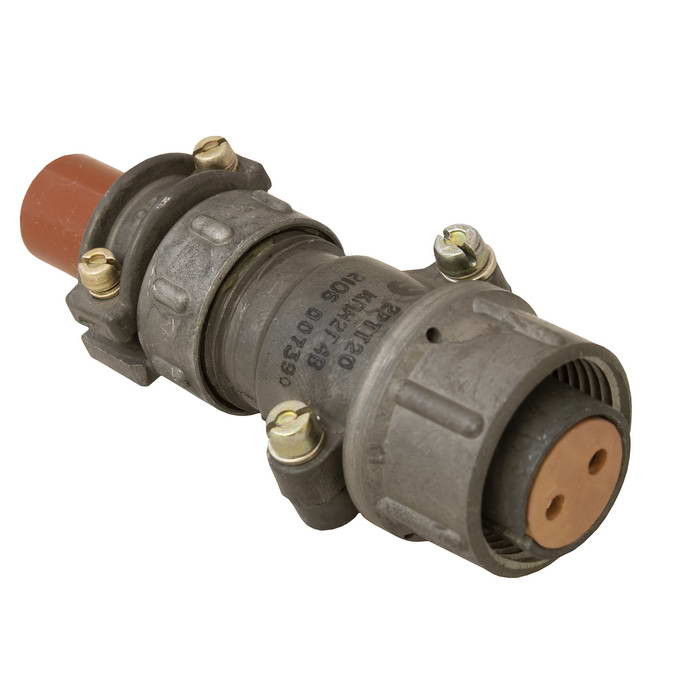

2РТТ20КПН2Г4 — это низкочастотный цилиндрический электрический разъём (кабельная розетка) серии 2РТТ, пылебрызгозащищённый и теплостойкий, для ручного соединения. Он применяется в радиотехнической и радиоэлектронной аппаратуре как соединитель общего назначения.

Назначение и область применения

• Предназначен для работы в цепях постоянного и переменного тока частотой до примерно 3 МГц.

• Используется для подключения и быстрого разъёма кабельных линий в аппаратуре, где важны надёжность контакта и стойкость к вибрациям и ударам.

Расшифровка обозначения

• «2РТТ» — серия разъёмов: цилиндрические, теплостойкие, пылебрызгозащищённые.

• «20» — условный размер корпуса (габарит разъёма).

• «К» — кабельное исполнение корпуса (розетка монтируется на кабель).

• «П» — прямой патрубок (разъём выходит вдоль оси кабеля, а не под углом).

• «Н» — тип контактов: гнездовые (розетка).

• «2Г4» — вариант контактной вставки и схемы расположения контактов (количество и диаметр контактов, схема нумерации).

Основные электрические характеристики (типовые для этого исполнения)

• Максимальное рабочее напряжение — до 700–850 В (амплитудное значение, зависит от конкретного исполнения).

• Рабочий ток на один контакт — порядка 20–35 А для контактов диаметром около 2,5 мм (конкретное значение уточняется в ТУ именно для набора «2Г4»).

• Сопротивление одного контакта — обычно не более 1 мΩ.

• Сопротивление изоляции в нормальных условиях — как правило, не ниже 1000–5000 МОм.
