Назначение и область применения

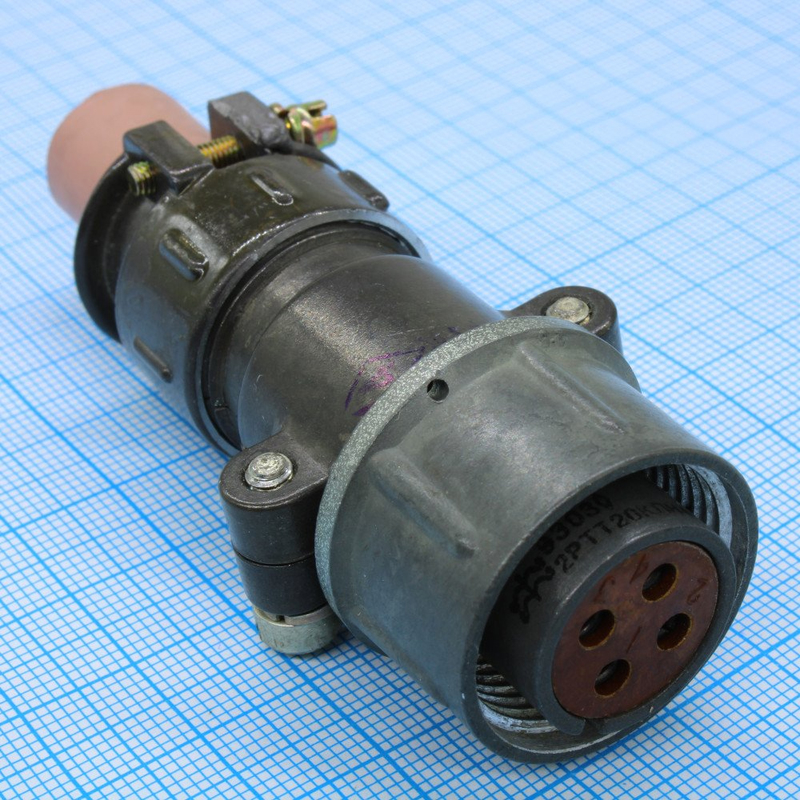

2РТТ20КПН-Г-7В «5» — цилиндрический низкочастотный разъём серии 2РТТ, выполненный в виде кабельной розетки. Изделие предназначено для соединения электрических цепей постоянного и переменного тока низкой частоты в аппаратуре общего и промышленного назначения, где требуется повышенная механическая прочность и надёжность коммутации.

Разъём применяется в кабельных сборках и жгутах, блоках управления, измерительном и промышленном оборудовании. Он подходит как для цепей постоянного тока, так и для цепей переменного тока с рабочей частотой до нескольких мегагерц, что делает его пригодным для передачи сигналов и питания в составе комплексных технических систем.

Устанавливается преимущественно на кабеле: розетка монтируется на жгуте, который подключается к ответной части соединителя. Такое исполнение удобно для сборки кабельных линий, требующих периодического сочленения и расчленения в процессе эксплуатации или обслуживания.

Конструкция и расшифровка обозначения

Разъёмы серии 2РТТ — цилиндрические, резьбовые, ручного соединения, с внутренним объёмным монтажом (пайкой к контактам). Структура обозначения 2РТТ20КПН-Г-7В читается следующим образом:

• 2РТТ — серия соединителей: низкочастотные, цилиндрические, теплостойкие, пылебрызгозащищённые.
• 20 — условный размер корпуса (габарит).
• К — кабельный тип корпуса, в отличие от блочного исполнения «Б».
• П — прямой патрубок для ввода кабеля.
• Н — вариант под неэкранированный кабель, в отличие от исполнения «Э» для экранированного кабеля.
• Г и 7 — код вида приёмки и технических условий (группа качества и приёмка 7 по соответствующим ТУ).
• В — всеклиматическое исполнение.

Резьбовое соединение обеспечивает механическую фиксацию сочленённой пары и устойчивость к вибрационным и ударным нагрузкам. Внутренний объёмный монтаж предполагает пайку проводников непосредственно к контактам, что характерно для данной серии.

Электрические характеристики

Основные электрические параметры изделия соответствуют серии 2РТТ20 и составляют:

• Максимальное рабочее напряжение — до 850 В (амплитудное значение, зависит от конкретного исполнителя).
• Максимальная рабочая частота — до 3 МГц.
• Рабочий ток на один контакт зависит от числа и сечения контактов; для серии 2РТТ достигает десятков ампер, а для отдельных типономиналов — до сотен ампер.
• Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм по разным источникам для разъёмов 2РТТ20; для типичных исполнений указывают значение 5000 МОм.

Указанные значения следует уточнять по документации конкретного изготовителя, поскольку параметры могут отличаться в зависимости от исполнения и приёмки.

Механические и климатические параметры

Разъём относится к негерметичным, теплостойким, пылебрызгозащищённым и тропикоустойчивым изделиям. Он рассчитан на эксплуатацию в расширенном диапазоне температур окружающей среды — примерно от минус 60 °C до плюс 100 °C.

Конструкция выдерживает синусоидальную вибрацию и ударные нагрузки с ускорениями до сотен g по данным для серии 2РТТ. Минимальная наработка составляет порядка 1000 часов, ресурс по числу сочленений и расчленений — около 500 циклов, срок сохраняемости — до 15 лет.

Исполнение «В» (всеклиматическое) и группа приёмки 7 подтверждают пригодность изделия для работы в различных климатических зонах и в составе ответственной аппаратуры. Разъём 2РТТ20КПН-Г-7В «5» с артикулом 5337 поставляется в рамках категории 2РТТ20; сведения о производителе в предоставленных данных не указаны.
