Назначение соединителя 2РТТ20КПН-4Г-6В

2РТТ20КПН-4Г-6В — это цилиндрический низкочастотный теплостойкий пылебрызгозащищённый электрический соединитель серии 2РТТ, выполненный в виде кабельной розетки. Изделие предназначено для работы в цепях постоянного и переменного тока в диапазоне частот до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется там, где требуется компактное соединение с небольшим числом силовых или функциональных контактов, устойчивое к вибрациям, ударам и воздействию пыли и брызг.

Артикул изделия — 5336. Категория — 2РТТ20. Производитель в предоставленных данных не указан.

Расшифровка обозначения

Маркировка 2РТТ20КПН-4Г-6В построена по стандартной схеме цилиндрических соединителей и читается следующим образом.

• 2РТТ — серия цилиндрических теплостойких низкочастотных пылебрызгозащищённых соединителей.
• 20 — условный размер корпуса (габарит 20).
• К — кабельный тип корпуса: розетка монтируется на кабель.
• П — прямой патрубок.
• Н — гайка патрубка для неэкранированного кабеля.
• 4 — четыре контактных гнезда.
• Г — розетка, то есть ответная часть с гнездовыми контактами.
• 6 — вариант (сочетание) контактного набора: четыре контакта диаметром 2,5 мм.
• В — всеклиматическое исполнение.

Конструктивные особенности

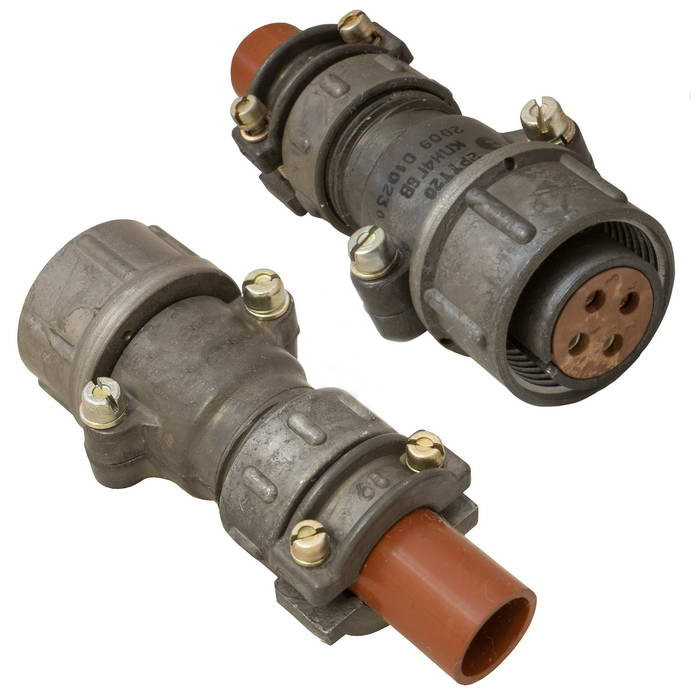

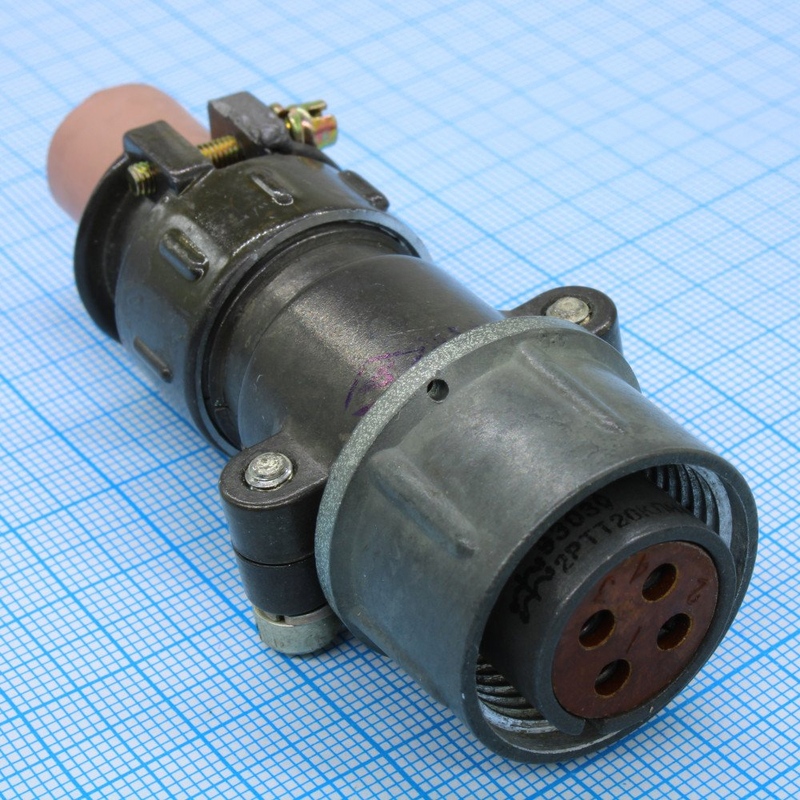

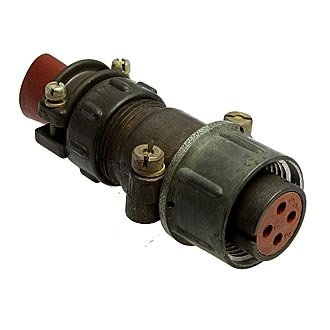

По функциональному типу 2РТТ20КПН-4Г-6В представляет собой цилиндрический соединитель — кабельную розетку с прямым патрубком под неэкранированный кабель. Контактная группа включает четыре контакта диаметром около 2,5 мм. Контакты выполнены в виде гнёзд с серебряным покрытием, которое улучшает проводимость и повышает коррозионную стойкость.

Корпус изготовлен из алюминиевого сплава (например, А-22), изолятор — из карболита. Сочленение с ответной частью резьбовое, с накидной гайкой, что обеспечивает надёжную фиксацию и устойчивость к механическим воздействиям. Соединитель негерметичный, но пылебрызгозащищённый, что допускает его эксплуатацию в условиях повышенной запылённости и кратковременного воздействия брызг. Масса изделия ориентировочно составляет 60–70 г. Монтаж объёмный: проводники припаиваются к контактам.

Электрические параметры

Номинальное (максимальное рабочее) напряжение соединителя — до 850 В (амплитудное значение). Рабочий ток — до 25 А на одиночный контакт, суммарно до 100 А по соединителю. Рабочий диапазон частот — от 1 Гц до 3–5 МГц, что соответствует низкочастотным применениям. Сопротивление контакта — не более 1 мОм. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм; серия рассчитана на это значение, хотя в отдельных источниках может указываться не менее 1000 МОм.

Применение

Соединитель 2РТТ20КПН-4Г-6В применяется для подключения силовых или функциональных цепей в радиоэлектронной, радиотехнической и промышленной аппаратуре. Он востребован в случаях, когда требуется до четырёх контактов с током порядка десятков ампер и при этом необходима повышенная вибро- и ударостойкость. Всеклиматическое исполнение расширяет область использования изделия, позволяя применять его в разных климатических условиях.

Типовые задачи, где уместен данный соединитель, — коммутация питания и сигнальных линий в блоках аппаратуры, соединение кабельных сборок с приборами, организация разъёмных соединений в условиях, где недопустимы пыль и брызги. Благодаря резьбовому сочленению обеспечивается стабильный электрический контакт при механических нагрузках, а серебряное покрытие гнёзд поддерживает низкое переходное сопротивление в течение срока службы.

Ключевые подтверждённые характеристики

1. Тип: цилиндрический низкочастотный теплостойкий пылебрызгозащищённый соединитель, кабельная розетка.
2. Число контактов: четыре, диаметр около 2,5 мм, тип — гнёзда с серебряным покрытием.
3. Напряжение: до 850 В (амплитудное значение).
4. Ток: до 25 А на контакт, суммарно до 100 А.
5. Частотный диапазон: от 1 Гц до 3–5 МГц.
6. Сопротивление контакта: не более 1 мОм; сопротивление изоляции: не менее 5000 МОм.
7. Корпус: алюминиевый сплав; изолятор: карболит; масса порядка 60–70 г.
8. Исполнение: всеклиматическое, монтаж объёмный (пайка).
