Назначение

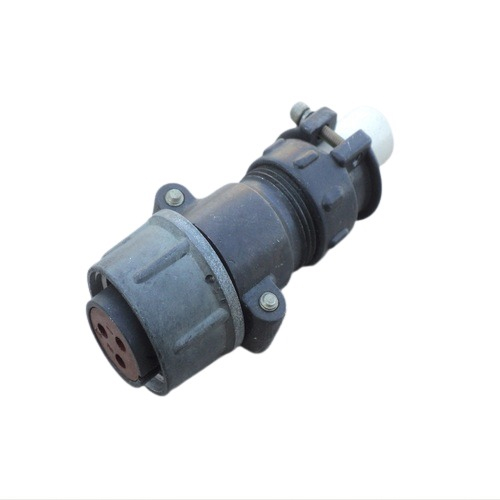

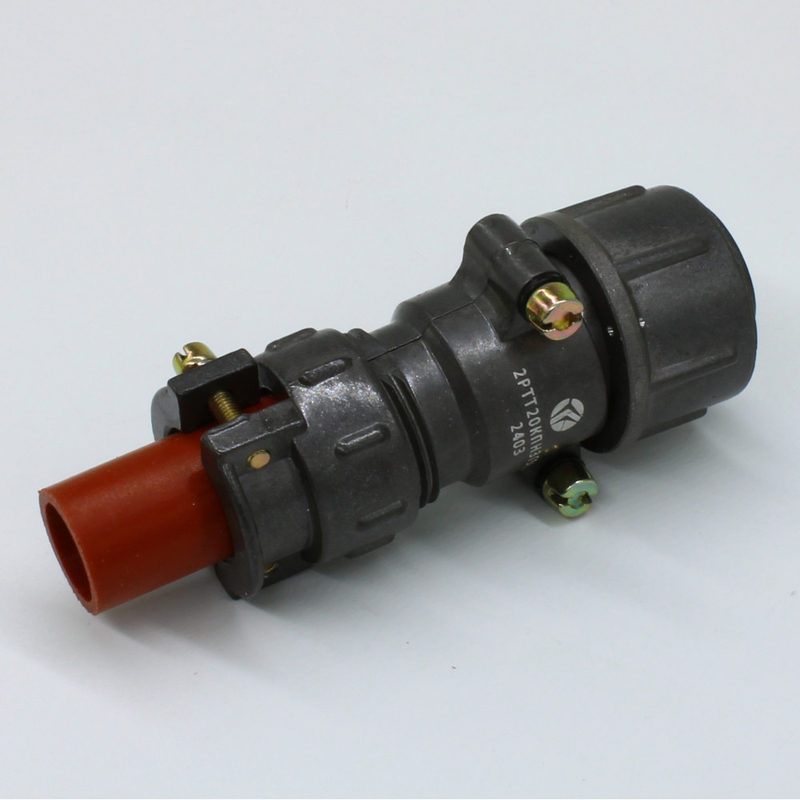

2РТТ20КПН-3Г-В «5» — низкочастотный цилиндрический разъём (соединитель) серии 2РТТ, предназначенный для работы в электрических цепях постоянного и переменного тока невысокой частоты. Изделие относится к классу промышленных соединителей и применяется там, где требуется надёжное разъёмное соединение с механической фиксацией сочленённого положения.

Разъём представляет собой кабельную розетку гнездового исполнения с прямым патрубком под кабель и резьбовым соединением. Рабочая частота — до 3 МГц, что соответствует низкочастотным цепям: питание, медленно меняющиеся сигналы, цепи управления и коммутации.

Расшифровка обозначения

Маркировка построена по общим правилам серии 2РТТ и читается по составным частям:

• 2РТТ — тип соединителя: цилиндрический, низкочастотный, пылебрызгозащищённый.
• 20 — условный размер корпуса (типоразмер).
• К — кабельное исполнение корпуса: разъём монтируется на кабель, а не на панель.
• П — прямой патрубок под кабель.
• Н — накидная гайка, резьбовая фиксация сочленённого положения.
• 3 — код схемы и группы контактов, то есть вариант расположения и количества контактов.
• Г — гнездовая контактная часть.
• В — всеклиматическое исполнение, пригодное для эксплуатации в широком диапазоне климатических условий.

Таким образом, в общем виде 2РТТ20КПН-3Г-В — это кабельная розетка типоразмера 20 с прямым патрубком, гнездовыми контактами, резьбовой фиксацией и всеклиматическим исполнением.

Подтверждённые особенности

К особенностям изделия, прямо следующим из его обозначения и имеющегося описания, относятся:

• цилиндрическая конструкция корпуса низкочастотного соединителя;
• пылебрызгозащищённое исполнение;
• кабельный монтаж: разъём ставится на кабель;
• прямой патрубок под кабель;
• резьбовое соединение с накидной гайкой, обеспечивающее фиксацию сочленённого положения;
• гнездовая контактная часть;
• всеклиматическое исполнение;
• работа в цепях постоянного и переменного тока с рабочей частотой до 3 МГц.

В характеристиках VirtueMart для данной позиции указана приёмка «5». Иных сведений о материалах, покрытиях, степени защиты по стандартам, сертификатах, стране производства, комплектации или гарантии в предоставленных данных нет, поэтому они не приводятся.

Применение

Разъём применяется в аппаратуре связи, контрольно-измерительных приборах, системах автоматики, приборостроении, транспортной и военной технике. Основное условие применения — необходимость надёжного разъёмного соединения с резьбовой фиксацией в низкочастотных цепях.

Типовой сценарий монтажа: разъём устанавливается на кабель и сопрягается с ответной частью — панельным или другим кабельным разъёмом той же серии либо совместимой серии 2РТ или ШР. При подборе ответной части следует учитывать типоразмер корпуса, код схемы и группы контактов, а также тип контактной части, поскольку сочленяемые половины должны быть совместимы по этим параметрам.

Указания по подбору и эксплуатации

При выборе данного разъёма для конкретного изделия следует сверить типоразмер 20 с посадочными и кабельными требованиями, убедиться в соответствии группы контактов требуемой схеме соединения и в том, что гнездовое исполнение контактной части сочетается с ответной частью. Всеклиматическое исполнение позволяет применять изделие в широком диапазоне климатических условий, однако конкретные границы температур, влажности и других воздействующих факторов в предоставленных данных не указаны.

Для получения сведений о допустимом токе на контакт, сечениях подключаемых проводов, материалах изоляции и контактов, а также о нормативной документации на изделие следует обращаться к документации производителя, так как в описании товара эти параметры не приведены.
