Назначение разъёма 2РТТ20КПЭШ4В

2РТТ20КПЭШ4В — это цилиндрический низкочастотный разъём всеклиматического исполнения, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие применяется в радиотехнической и радиоэлектронной аппаратуре для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре специального и общего назначения.

Разъём относится к категории 2РТТ20 и поставляется с приёмкой «5», что подтверждает его соответствие требованиям, предъявляемым к изделиям ответственного применения. Артикул позиции — 5481. Производитель в данных о товаре не указан.

Конструкция и расшифровка обозначения

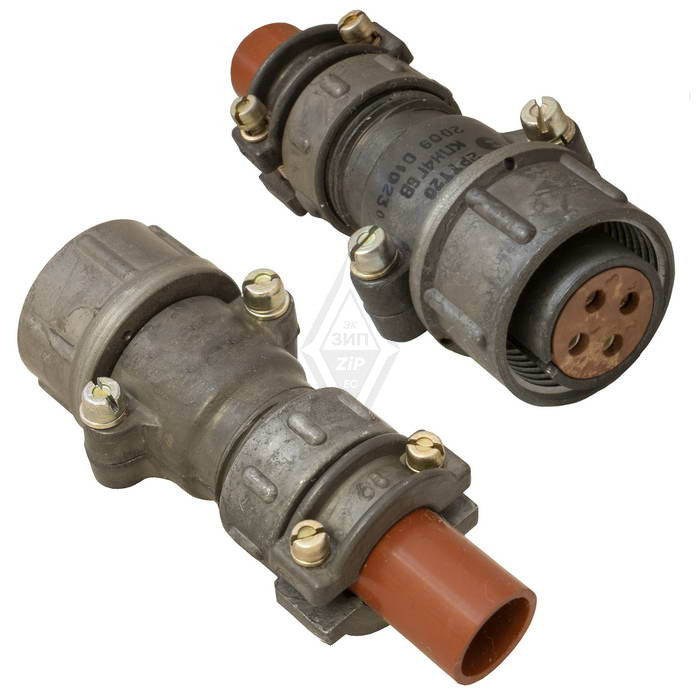

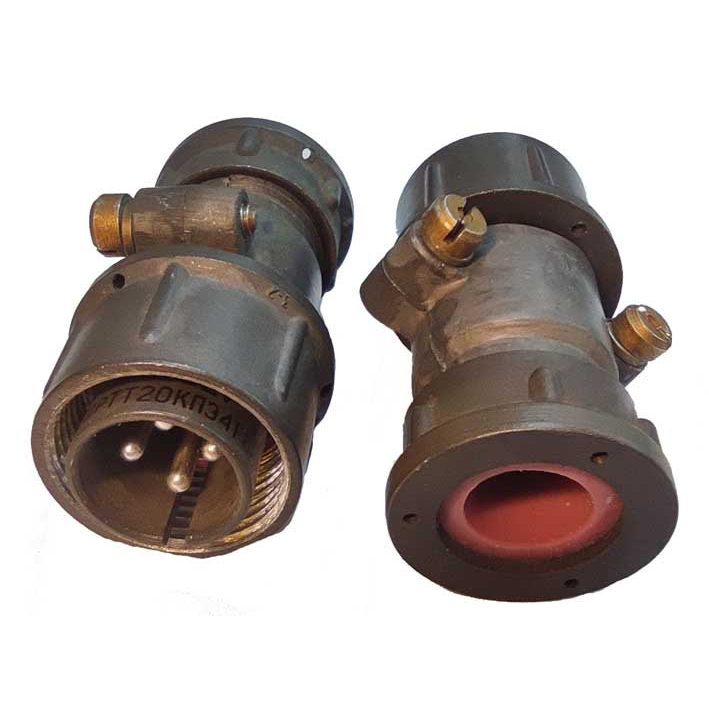

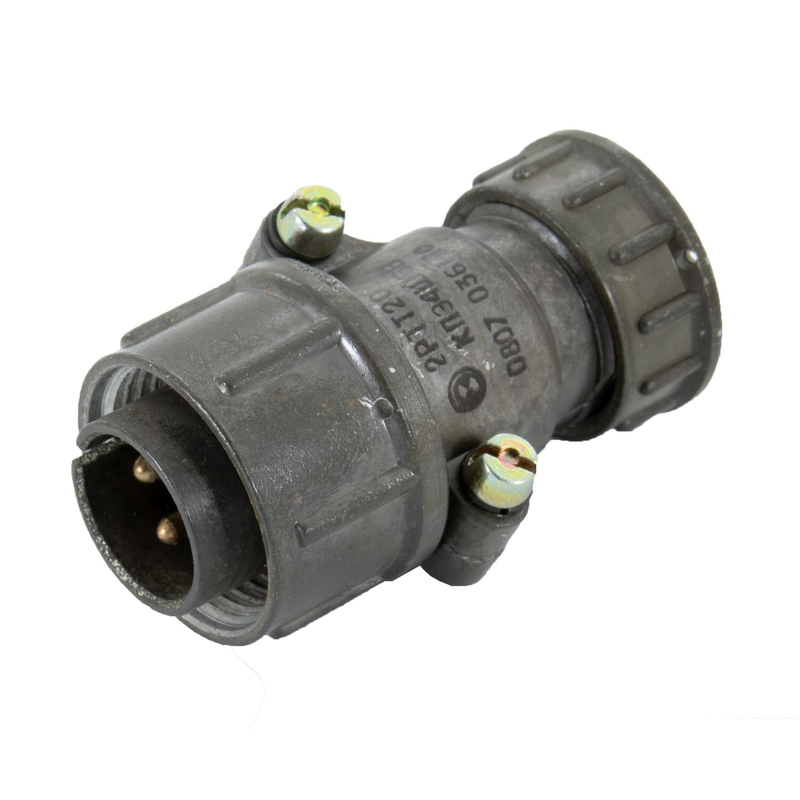

Разъём состоит из вилки и розетки кабельного типа. Исполнение корпуса — кабельное (К) с прямым патрубком (П), степень защиты — пылебрызгозащищённое исполнение (ЭШ). Контактная группа включает 4 контакта, каждый из которых рассчитан на ток до 25 А.

Обозначение 2РТТ20КПЭШ4В читается по составным элементам:

• 2РТТ — тип соединителя;
• 20 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• ЭШ — пылебрызгозащищённое исполнение;
• 4 — количество контактов;
• В — всеклиматическое исполнение.

Таким образом, маркировка полностью отражает конструктивные особенности изделия: кабельное подключение через прямой патрубок, защиту от пыли и брызг, четыре силовых контакта и способность эксплуатироваться в различных климатических условиях.

Технические характеристики

Заявленные параметры разъёма определяют области его применения и допустимые режимы работы. Основные технические данные приведены ниже.

• Максимальная рабочая частота — 3 МГц;
• Сопротивление изоляции — не менее 5000 МОм;
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия;
• Количество контактов — 4;
• Допустимый ток на контакт — до 25 А;
• Максимальное рабочее напряжение — до 850 В.

Разъём выдерживает синусоидальную вибрацию до 30 g в диапазоне от 1 до 5000 Гц. Механические удары: одиночный — до 1000 g, многократный — до 150 g. Изделие сохраняет работоспособность при повышенной влажности 98 процентов при температуре плюс 40 градусов Цельсия и при пониженном давлении до 1,3 умноженное на 10 в степени минус 4 Паскаля.

Область применения и особенности эксплуатации

Благодаря всеклиматическому исполнению и пылебрызгозащищённой конструкции разъём 2РТТ20КПЭШ4В применим в аппаратуре, работающей в сложных условиях: при интенсивной вибрации, ударных нагрузках, повышенной влажности и пониженном давлении. Это делает его востребованным в радиоэлектронных и радиотехнических системах специального и общего назначения, где требуется надёжное соединение и разъединение электрических цепей.

Кабельный тип корпуса с прямым патрубком упрощает монтаж проводников и кабелей, а четыре контакта с током до 25 А на каждый позволяют коммутировать достаточно мощные цепи постоянного и переменного тока в пределах указанного напряжения и частоты. Приёмка «5» свидетельствует о повышенных требованиях к качеству и стабильности характеристик изделия.

При подборе разъёма следует учитывать совокупность параметров: рабочее напряжение до 850 В, частоту до 3 МГц, температурный диапазон от минус 60 до плюс 100 градусов Цельсия и механические нагрузки. В этих пределах изделие обеспечивает электрическую прочность изоляции не менее 5000 МОм и устойчивость к перечисленным внешним воздействиям.
