Назначение соединителя 2РТТ20КПЭШ40В

2РТТ20КПЭШ40В — это электрический соединитель цилиндрического типа из серии 2РТТ, предназначенный для надёжного подключения в цепях переменного и постоянного тока. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре и рассчитано на работу при напряжении до 850 В (амплитудное значение) и частоте до 3 МГц.

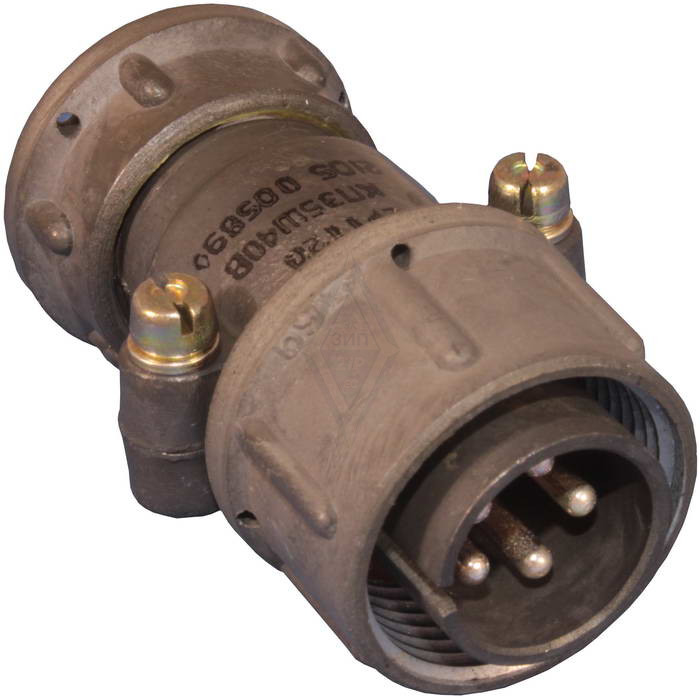

Конструктивно соединитель представляет собой кабельную вилку с прямым патрубком и гайкой для монтажа экранированного кабеля. В соединённом положении части фиксируются резьбой, что обеспечивает устойчивость контакта к механическим нагрузкам. Соединитель состоит из кабельной и блочной частей, рассчитанных на объёмный монтаж пайкой.

Модификация с индексом «5» поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям качества для применения в ответственной аппаратуре.

Подтверждённые особенности и технические характеристики

Соединитель имеет пять контактов диаметром 2,5 мм. Корпус выполнен теплостойким и пылебрызгозащищённым, во всеклиматическом исполнении (В), что допускает эксплуатацию в широком диапазоне внешних условий.

• Рабочая температура: от минус 60 до плюс 100 °С, с кратковременными скачками до плюс 180 °С.
• Максимальное напряжение: 700–850 В (амплитудное значение).
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Механическая стойкость: вибрация до 1000 Гц при 10g, удары до 1000g.
• Наработка: 1000 часов.
• Ресурс соединений-расчленений: 500 циклов.
• Частотный диапазон: до 3 МГц.

Перечисленные параметры определяют область применения изделия и подтверждаются данными каталога. Иные характеристики, включая размеры корпуса, массу, материал изоляции и контактов, в предоставленных сведениях не указаны.

Применение и условия эксплуатации

Соединитель 2РТТ20КПЭШ40В востребован в радиоэлектронной и радиотехнической аппаратуре, где требуется компактное разъёмное соединение экранированного кабеля с блочной частью. Резьбовая фиксация и прямой патрубок с гайкой упрощают монтаж экрана и обеспечивают механическую прочность стыка при вибрациях и ударах.

Всеклиматическое исполнение и теплостойкий корпус позволяют использовать изделие в аппаратуре, работающей при отрицательных и повышенных температурах, в условиях пыли и брызг. Пять контактов диаметром 2,5 мм обеспечивают передачу сигналов и питания в цепях переменного и постоянного тока в пределах указанных напряжений и частот.

Монтаж выполняется объёмной пайкой, что требует соответствующей квалификации исполнителя и соблюдения технологических режимов пайки. При соблюдении условий эксплуатации соединитель сохраняет работоспособность в течение заявленной наработки и выдерживает до 500 соединений-расчленений без потери основных параметров.
