Назначение соединителя 2РТТ20КПЭГ7В «5»

Соединитель 2РТТ20КПЭГ7В «5» — низкочастотный цилиндрический соединитель кабельного типа, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется в электро- и радиоаппаратуре специального и общего назначения, где требуется надёжный электрический контакт в условиях вибрации, повышенной влажности и экстремальных температур.

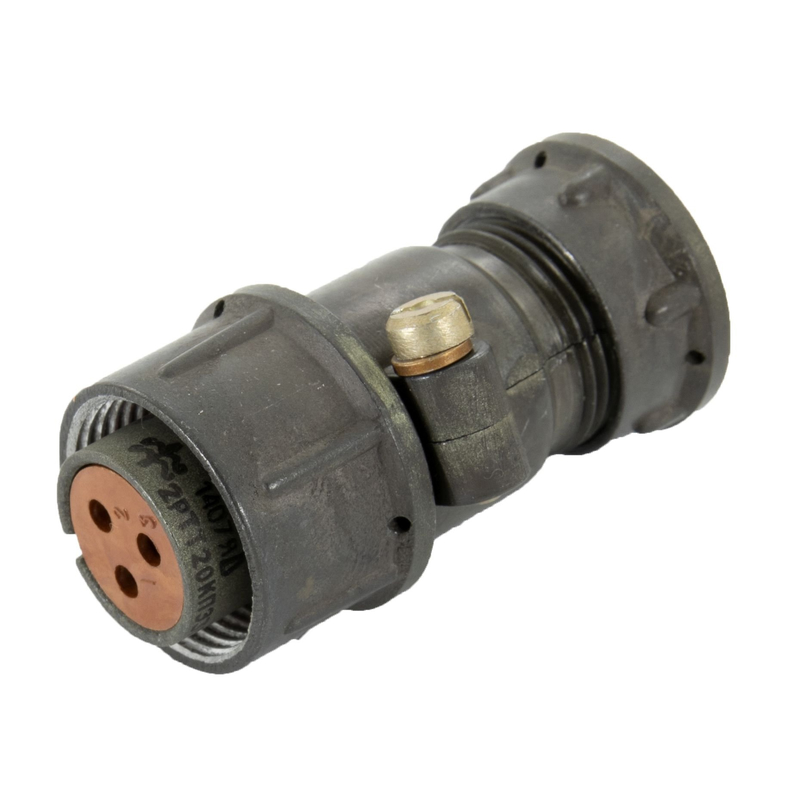

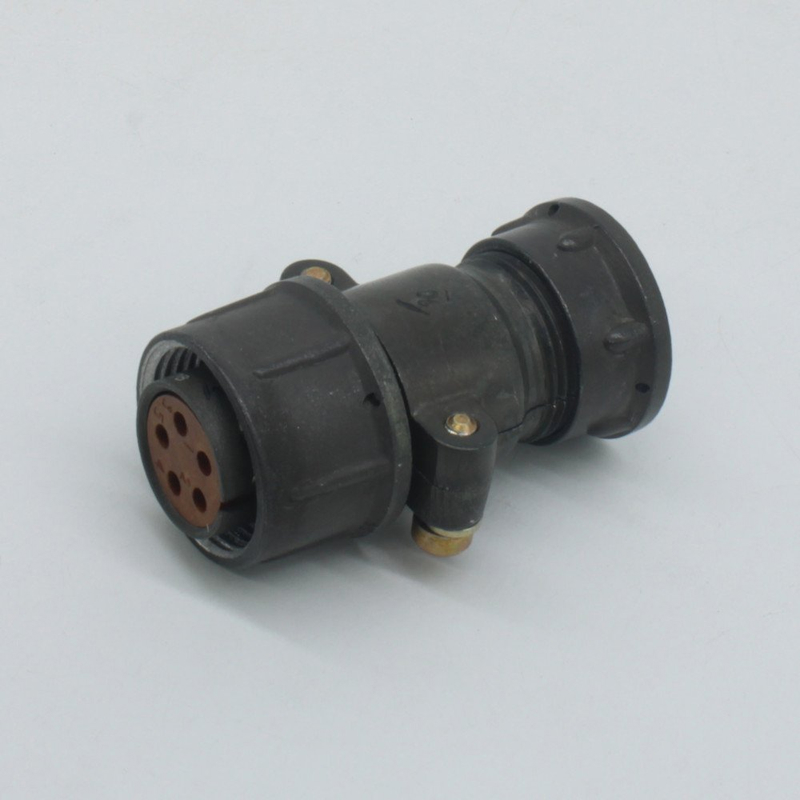

Соединители серии 2РТТ обеспечивают механическую фиксацию сочленённого положения за счёт резьбового соединения и применяются в составе кабельных линий, требующих экранирования и защиты от внешних помех. Модель 2РТТ20КПЭГ7В «5» представляет собой розетку кабельного исполнения объёмного монтажа с прямым патрубком и гайкой для монтажа экранированного кабеля.

Конструктивные особенности

Соединитель состоит из вилки и розетки, при этом кабельная часть имеет прямой патрубок. Резьбовая фиксация обеспечивает устойчивость сочленения при механических воздействиях. Покрытие контактов — серебро, что способствует стабильному переходному сопротивлению и надёжной передаче сигнала. Монтаж выполняется пайкой, что характерно для объёмного монтажа в аппаратуре.

Кабельное исполнение с прямым патрубком и гайкой предназначено для закрепления экранированного кабеля: гайка фиксирует экранирующую оплётку и обеспечивает электрическую связь экрана с корпусом соединителя, снижая уровень помех и наводок.

Расшифровка обозначения 2РТТ20КПЭГ7В

• 2РТТ — тип соединителя, теплостойкий и тропикоустойчивый.
• 20 — условный размер корпуса.
• К — кабельный корпус.
• П — прямой патрубок.
• Э — экранированный кабель.
• Г — гайка.
• 7 — приёмка по ТУ ГЕ0.364.120ТУ, в карточке товара указана приёмка «5».
• В — всеклиматическое исполнение.

Технические характеристики

• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 5000 МОм.
• Устойчивость к вибрации: до 1500 метров на секунду в квадрате.
• Ресурс соединений-расчленений: до 500 циклов.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Рабочая частота: до 3 МГц.
• Климатическое исполнение: всеклиматическое.
• Монтаж: внутренний, пайкой.
• Покрытие контактов: серебро.

Применение и условия эксплуатации

Соединитель 2РТТ20КПЭГ7В «5» применяется для коммутации электрических цепей в электро- и радиоаппаратуре, в том числе специального назначения. Благодаря всеклиматическому исполнению и теплостойкости он сохраняет работоспособность при воздействии повышенной влажности, вибрационных нагрузок и перепадов температур в указанном диапазоне.

Экранированное исполнение и наличие гайки для крепления экранированного кабеля делают соединитель пригодным для линий, где важны помехозащищённость и стабильность передачи сигнала. Серебряное покрытие контактов и паяный монтаж обеспечивают надёжное электрическое соединение на протяжении заявленного ресурса циклов сочленения и расчленения.

Изделие выпускается в рамках серии 2РТТ с условным размером корпуса 20 и кабельным корпусом, что определяет его совместимость с соответствующими ответными частями серии и монтажными элементами. При установке следует учитывать направление прямого патрубка, способ крепления гайкой и необходимость пайки при подключении проводников.
