Назначение соединителя 2РТТ20КПЭГ40В

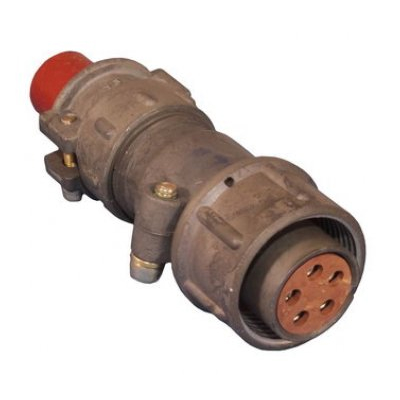

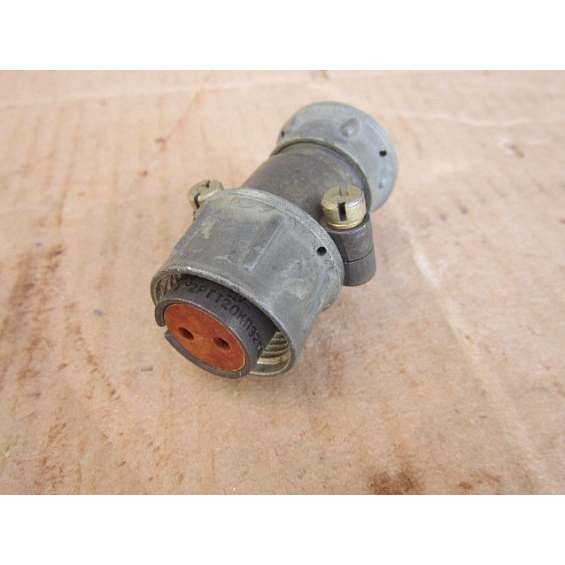

2РТТ20КПЭГ40В — это цилиндрический теплостойкий низкочастотный соединитель ручного соединения с внутренним объёмным монтажом. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется там, где требуется надёжное электрическое соединение цепей с токовой нагрузкой, в том числе при монтаже с экранированными кабелями.

Поставка осуществляется с приёмкой «5», что подтверждает соответствие изделия повышенным требованиям приёмочного контроля. Производитель в предоставленных данных не указан.

Расшифровка условного обозначения

Обозначение 2РТТ20КПЭГ40В строится по стандартной схеме и расшифровывается следующим образом:

• 2РТТ — тип соединителя, теплостойкий;
• 20 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Э — гайка для экранированного кабеля;
• Г — розетка;
• 40 — количество контактов (сочетание);
• В — всеклиматическое исполнение.

Таким образом, 2РТТ20КПЭГ40В представляет собой розетку с 40 контактами, предназначенную для присоединения экранированного кабеля через прямой патрубок с гайкой.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данной модели. Максимальное рабочее напряжение достигает 850 В (амплитудное значение), рабочая частота — до 3 МГц. Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм.

Соединитель устойчив к воздействию синусоидальной вибрации в диапазоне от 1 до 5000 Гц при ускорении до 1500 м/с². Рабочий температурный диапазон — от минус 60 до плюс 100 °C. Ресурс по количеству сочленений-расчленений — 500 циклов, минимальная наработка — 1000 часов. Изделие относится к пылебрызгозащищённым, тропическим и всеклиматическим исполнениям.

Условия эксплуатации

Соединитель рассчитан на работу в условиях пониженного давления — до 1,3·10⁻⁴ Па, а также при высокой влажности — 98% при температуре плюс 40 °C. Указанные свойства определяют применимость изделия в жёстких климатических и эксплуатационных условиях.

Применение

Такие соединители применяются в радиотехнической и радиоэлектронной аппаратуре для надёжного соединения цепей с токовой нагрузкой. Отдельно отмечается возможность монтажа с экранированными кабелями, что важно для обеспечения помехозащищённости и стабильности передаваемого сигнала.

Благодаря всеклиматическому исполнению, пылебрызгозащите, стойкости к вибрации и широкому температурному диапазону, 2РТТ20КПЭГ40В подходит для аппаратуры, эксплуатируемой в сложных условиях, включая пониженное давление и повышенную влажность. Приёмка «5» дополнительно подтверждает пригодность изделия для ответственных применений.

Ключевые особенности

1. Ручное соединение с внутренним объёмным монтажом.
2. 40 контактов в сочетании, розеточный корпус с прямым патрубком.
3. Гайка для экранированного кабеля в комплекте конструкции.
4. Работа в цепях постоянного и переменного тока до 3 МГц при напряжении до 850 В.
5. Стойкость к синусоидальной вибрации до 1500 м/с² в диапазоне 1–5000 Гц.
6. Рабочие температуры от минус 60 до плюс 100 °C.
7. Минимальная наработка 1000 часов и 500 циклов сочленения-расчленения.
8. Всеклиматическое и тропическое исполнение, пылебрызгозащита.

Изделие поставляется под артикулом 5477 и относится к категории 2РТТ20. Сведения о комплектации, гарантии, стране производства и сертификатах в предоставленных данных отсутствуют.
