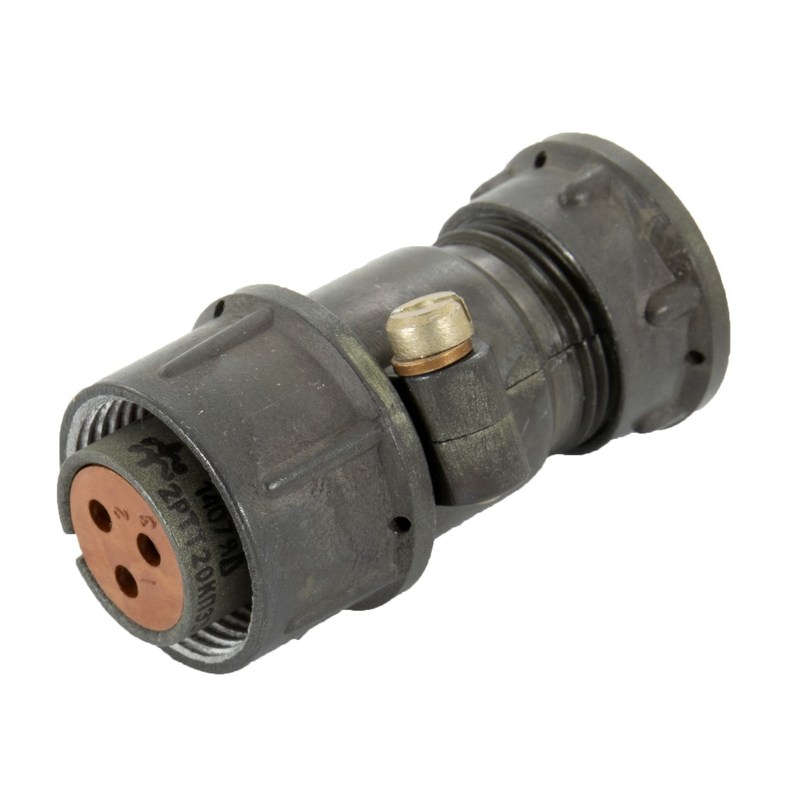

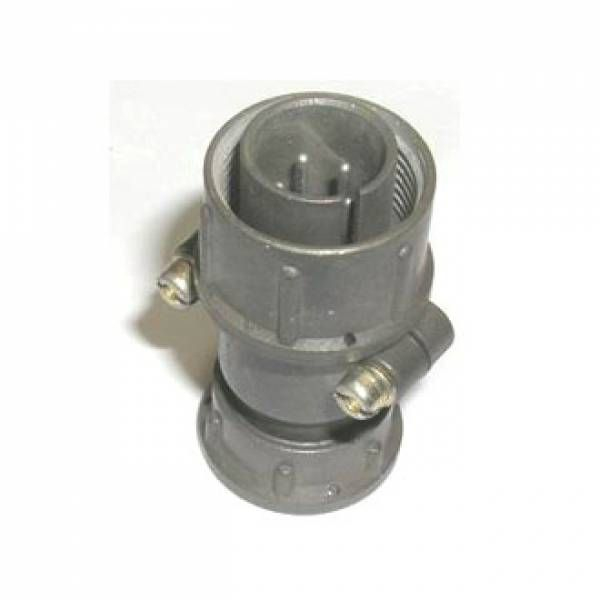

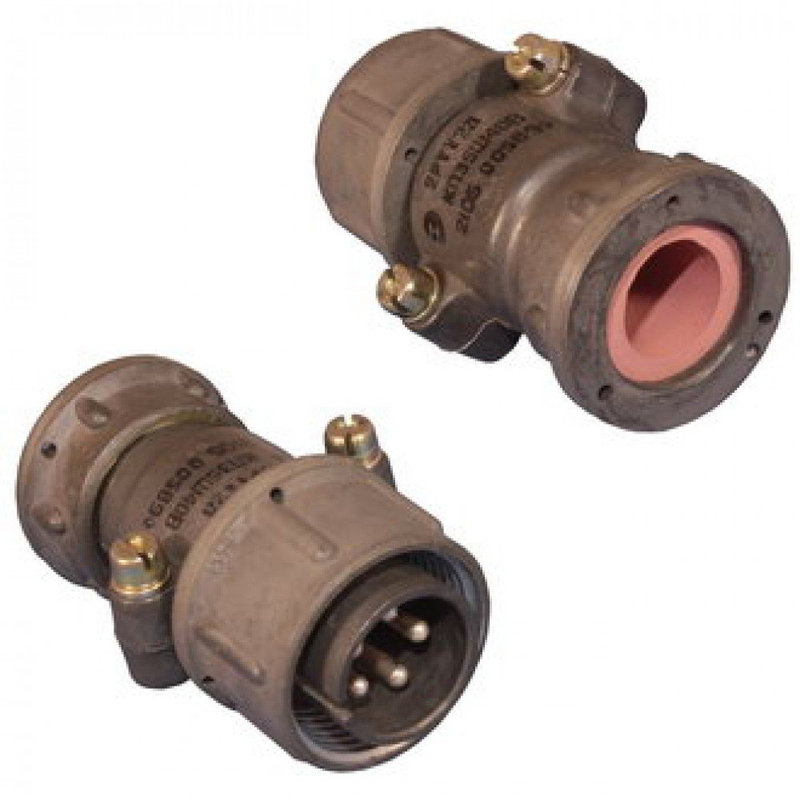

2РТТ20КПЭ5Ш7В — низкочастотный цилиндрический соединитель для объемного монтажа, рассчитанный на применение в электрических цепях промышленной, специальной и приборной аппаратуры. Исполнение с резьбовой фиксацией обеспечивает надежное удержание сочлененной пары при вибрациях, ударах и других механических воздействиях.

Маркировка 2РТТ20КПЭ5Ш7В указывает на кабельную вилку серии 2РТТ в корпусе условного размера 20. Изделие выполнено с прямым патрубком и гайкой для монтажа экранированного кабеля , имеет пять штыревых контактов диаметром 1,5 мм и предназначено для всеклиматической эксплуатации.

Конструктивные особенности

Соединитель 2РТТ20КПЭ5Ш7В относится к теплостойким пылебрызгозащищенным цилиндрическим разъемам нормальных габаритов. Кабельная конструкция с прямым патрубком удобна для прямолинейного ввода кабеля, а исполнение «Э» ориентировано на использование экранированных кабельных линий, где особенно важны электромагнитная совместимость и снижение влияния внешних помех.

Основные особенности модели:

• Кабельная часть соединителя — вилка с штыревыми контактами.

• Корпус условного размера 20.

• Пять контактов диаметром 1,5 мм.

• Прямой патрубок для кабельного ввода.

• Гайка патрубка для экранированного кабеля.

• Резьбовое сочленение с одношпоночной поляризацией корпуса.

• Монтаж контактов методом пайки.

• Серебряное покрытие контактных элементов.

Электрические параметры

В конструкции 2РТТ20КПЭ5Ш7В предусмотрено пять контактов, каждый из которых допускает токовую нагрузку до 10 А. Общая допустимая токовая нагрузка для соединителя составляет до 50 А. Максимальное амплитудное значение напряжения цепи — до 850 В, что позволяет использовать разъем в силовых, сигнальных и комбинированных низкочастотных соединениях с учетом требований конкретной аппаратуры.

Сопротивление контакта заявлено не более 2,5 мОм, а сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Такие параметры важны для устойчивой передачи питания и сигналов, а также для снижения потерь и повышения надежности межблочных кабельных соединений.

Работа в сложных условиях

Разъем 2РТТ20КПЭ5Ш7В предназначен для эксплуатации в диапазоне температур от −60 до +100 °C. Соединитель сохраняет работоспособность при синусоидальной вибрации в диапазоне 1–5000 Гц, а также выдерживает значительные одиночные и многократные механические удары. Ресурс сочленений и расчленений составляет до 500 циклов, минимальная наработка — 1000 часов.

Благодаря этим характеристикам изделие может применяться в составе шкафов управления, контрольно-измерительных комплексов, бортового оборудования, промышленной автоматики, систем связи и другой аппаратуры, где требуется надежное разъемное соединение кабеля с оборудованием.

Совместимость и применение

2РТТ20КПЭ5Ш7В является кабельной вилкой; для создания разъемного соединения требуется совместимая приборная розетка соответствующего габарита, контактной схемы и исполнения. При подборе ответной части необходимо контролировать не только серию и размер корпуса, но и число контактов, их расположение, поляризацию, тип кабельного ввода и требования к экранированию.

Соединитель 2РТТ20КПЭ5Ш7В представляет собой практичное решение для задач, в которых необходимы механическая прочность, устойчивость к внешним воздействиям, пайка проводников и подключение экранированного кабеля.
