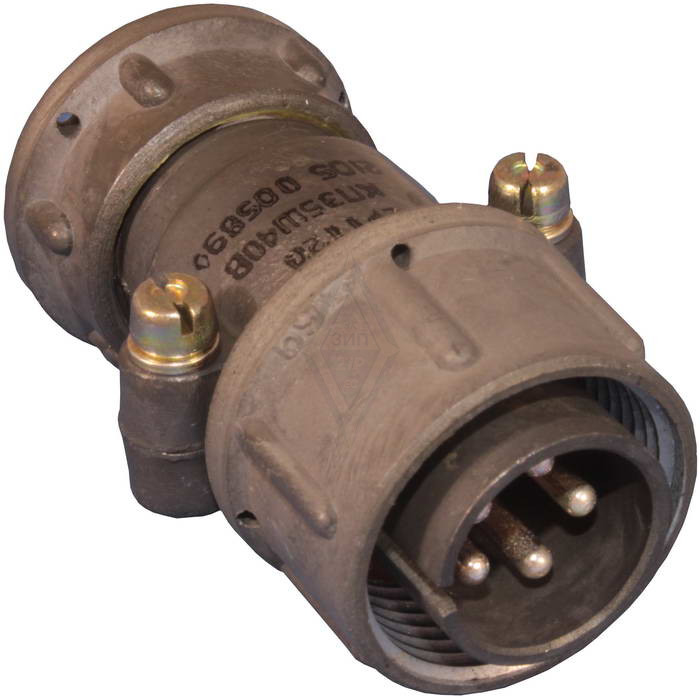

Назначение соединителя 2РТТ20КПЭ5Ш40В

Соединитель 2РТТ20КПЭ5Ш40В производства НПО «Каскад» представляет собой цилиндрический низкочастотный пылебрызгозащищённый электрический соединитель. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется для коммутации экранированных кабельных линий в составе приборов, оборудования и кабельных сборок промышленного назначения.

Соединитель состоит из вилки (обозначение Ш) и розетки. В зависимости от исполнения он может быть приборным или кабельным, с прямым (П) или угловым патрубком. Монтаж выполняется внутренним способом с присоединением экранированного кабеля методом пайки.

Подтверждённые конструктивные особенности

Конструкция соединителя включает ряд технических решений, обеспечивающих стабильную работу в тяжёлых условиях эксплуатации. Контакты имеют серебряное покрытие, поляризация выполнена одношпоночной, что исключает неправильное сочленение. Условный размер корпуса — 20, число контактов — 5, обозначение сочетания — 40В.

• Тип: цилиндрический низкочастотный соединитель, состоящий из вилки и розетки.
• Исполнение: приборное или кабельное, с прямым или угловым патрубком.
• Монтаж: внутренний, экранированный кабель присоединяется методом пайки.
• Покрытие контактов: серебряное.
• Поляризация: одношпоночная.
• Пылебрызгозащищённое исполнение и всеклиматическое исполнение.
• Условный размер корпуса: 20.
• Число контактов: 5.
• Обозначение сочетания: 40В.

Технические характеристики

Рабочий диапазон температур составляет от минус 60 до плюс 100 °C. Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500. Сопротивление контактов минимально, рабочий ток на контакт достигает значений серии 2РТТ — до 20–200 А в зависимости от диаметра. Совокупность этих параметров позволяет использовать соединитель в цепях как слаботочной, так и силовой коммутации в пределах указанных ограничений по напряжению и частоте.

Приёмка, соответствие и условия эксплуатации

Изделие выпускается с приёмкой отдела технического контроля (ОТК), что гарантирует соответствие требованиям ГОСТ и технических условий, в частности ГЕ0.364.120 ТУ. Срок сохраняемости составляет 15 лет. Год выпуска — 2024. Всеклиматическое исполнение обеспечивает надёжность работы в различных климатических условиях, а пылебрызгозащищённая конструкция защищает контактную группу от воздействия пыли и брызг.

Область применения

Соединитель 2РТТ20КПЭ5Ш40В применяется для внутреннего монтажа экранированного кабеля в промышленном оборудовании, приборах и кабельных сборках, где требуется компактная конструкция, устойчивость к климатическим воздействиям и стабильность электрического контакта. Он востребован в тех случаях, когда необходимо обеспечить разъёмное соединение цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В при условии соблюдения ограничений по току и температуре.

Краткие сведения

1. Наименование: 2РТТ20КПЭ5Ш40В Каскад «ОТК».
2. Артикул: 5474.
3. Категория: 2РТТ20.
4. Производитель: Каскад.
5. Приёмка: ОТК.
6. Год выпуска: 2024.
