Назначение и область применения

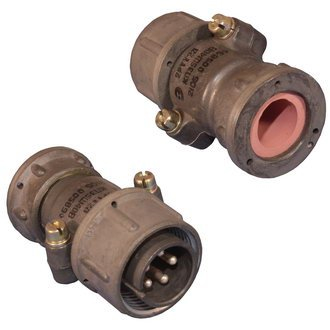

Соединитель 2РТТ20КПЭ5Ш40В представляет собой цилиндрический низкочастотный электрический разъем‑вилку общего применения, изготовленный по отечественным стандартам. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой сигнала до 3 МГц при напряжении до 850 В (амплитудное значение).

Основная сфера использования — внутренний монтаж в блоках и узлах радио‑ и электронной аппаратуры, в том числе в аппаратуре военного и специального назначения. Всеклиматическое исполнение допускает эксплуатацию в сложных внешних условиях, включая повышенную влажность и широкий диапазон температур.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме и содержит полную информацию о конструкции и исполнении:

• 2РТТ — тип соединителя: низкочастотный цилиндрический, теплостойкий, всеклиматический.
• 20 — условный размер корпуса, связанный с габаритом M29,5 и основными размерами корпуса.
• К — вид корпуса: кабельный, монтируется на кабеле.
• П — вид патрубка: прямой.
• Э — вид гайки патрубка: для экранированного кабеля, обеспечивает присоединение экрана.
• 5 — количество контактов в разъеме.
• Ш — часть соединителя: вилка (штепсель).
• 40 — сочетание контактов, конкретная схема контактного размещения.
• В — всеклиматическое исполнение с расширенным диапазоном температур и влажности.

Основные электрические параметры

Напряжение и ток

Максимальное рабочее напряжение составляет до 850 В (амплитудное значение). В практических режимах эксплуатации обычно ориентируются на значение до 700 В. Максимальный рабочий ток на один контакт — порядка 35 А, точное значение зависит от конкретной редакции технических условий и режима работы.

Частотный диапазон и изоляция

Соединитель рассчитан на передачу сигналов переменного тока частотой до 3 МГц. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм, что обеспечивает надежное разделение цепей.

Климатические и эксплуатационные характеристики

Рабочая температура окружающей среды — примерно от минус 60 до плюс 100 °C, что соответствует всеклиматическому исполнению. Допустимая относительная влажность при плюс 40 °C — до 98%.

Ресурс работы соединителя включает до 500 сочленений–расчленений, минимальную наработку порядка 1000 часов и минимальный срок сохраняемости около 15 лет. Указанные параметры подтверждают пригодность изделия для длительной эксплуатации в составе ответственного оборудования.

Конструктивные особенности

Корпус соединителя цилиндрический, с резьбовой фиксацией сочлененного положения и одношпоночной поляризацией, что исключает неправильное подключение. Контакты, как правило, имеют серебряное покрытие и монтируются пайкой.

Габаритные размеры корпуса ориентировочно определяются наружным диаметром, связанным с условным размером 20 и посадочным размером M29,5. Патрубок прямой, гайка патрубка предназначена для экранированного кабеля и обеспечивает надежное присоединение экрана.

Данные приемки и год выпуска

Соединитель имеет приемку «5», что подтверждает соответствие изделия установленным требованиям для продукции ответственного назначения. Год выпуска — 1991. Указанные сведения относятся непосредственно к данной партии товара.
