Назначение соединителя

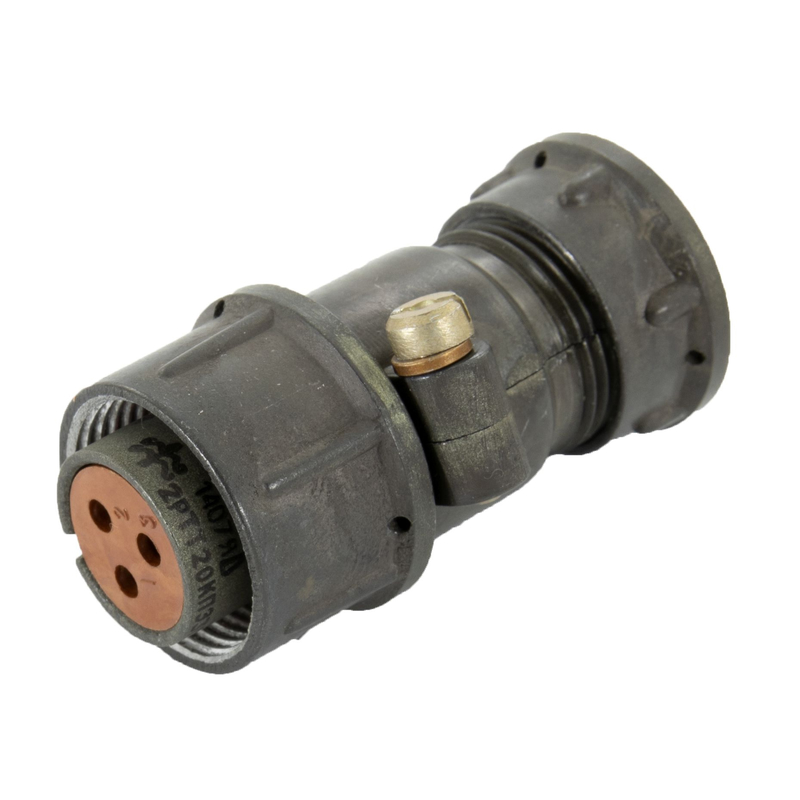

2РТТ20КПЭ5Г7В (эквивалент ШР20П5ЭШ7) — это низкочастотный цилиндрический соединитель, выполненный в виде кабельной розетки с прямым патрубком и гайкой для монтажа экранированного кабеля. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединители серии 2РТТ применяются для внутреннего монтажа во всеклиматическом исполнении. Конструкция предусматривает резьбовую фиксацию и одношпоночную поляризацию корпусов, что исключает неправильное сочленение и обеспечивает надёжный электрический контакт в условиях эксплуатации с повышенными требованиями к стойкости к внешним воздействиям.

Конструктивные особенности

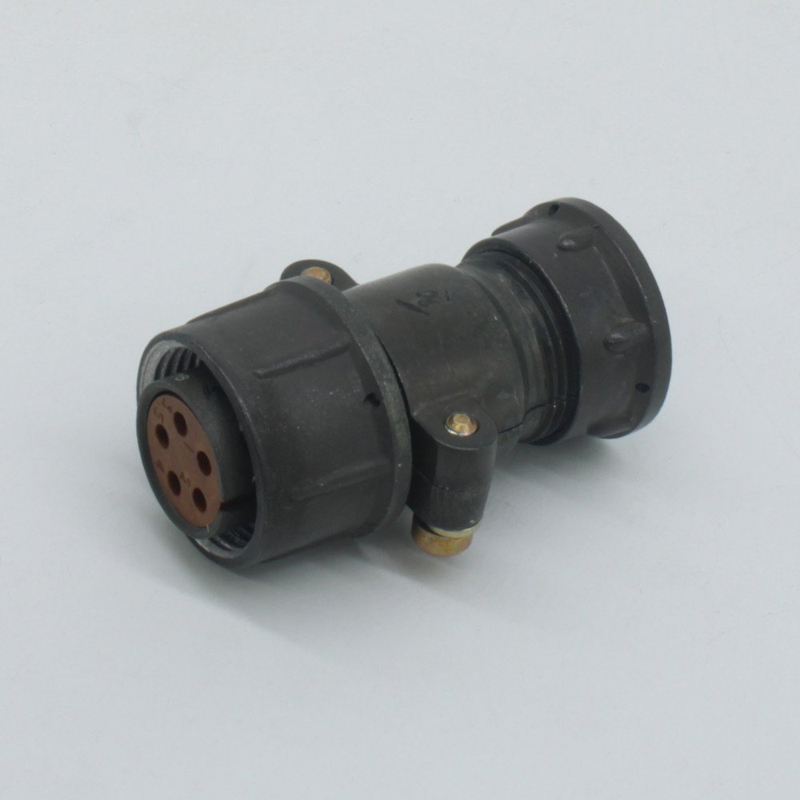

Розетка состоит из кабельной части с прямым патрубком. В комплект поставки входят резиновые кожухи, втулки и шайбы, обеспечивающие пылебрызгозащиту соединителя при эксплуатации. Условный размер корпуса — 20. Тип монтажа — объемный, с пайкой контактов. Контактная поверхность имеет серебряное покрытие, что снижает переходное сопротивление и повышает стабильность соединения.

Изделие взаимосочленяется с вилками ШР и 2РТ-А, что позволяет использовать его в составе существующих кабельных сборок и при монтаже новых линий без дополнительных переходных элементов.

Ключевые параметры конструкции

• Тип изделия — кабельная розетка с прямым патрубком и гайкой для экранированного кабеля.
• Условный размер корпуса — 20.
• Монтаж контактов — объемный, пайкой.
• Покрытие контактов — серебро.
• Фиксация сочленения — резьбовая.
• Поляризация корпусов — одношпоночная.
• Комплектующие для защиты — резиновые кожухи, втулки, шайбы.
• Совместимость — вилки ШР и 2РТ-А.

Технические характеристики

Приведённые ниже параметры определяют области применения соединителя и допустимые режимы его работы в составе электрооборудования.

• Максимальная токовая нагрузка — 50 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура — от минус 60 до плюс 100 °C (в отдельных режимах — до плюс 60 °C).
• Вибрация — диапазон 1–5000 Гц, ускорение до 300 м/с² (30 g).
• Механический удар — до 5000 м/с² (500 g) одиночный, 350 м/с² многократный.
• Наработка — не менее 1000 часов.
• Число сочленений-расчленений — 500.
• Срок сохраняемости — 15 лет.

Применение и условия эксплуатации

Соединитель востребован при построении низкочастотных электрических цепей в составе приборов, пультов, кабельных сборок и другого оборудования, где требуется разъёмное соединение с повышенной стойкостью к вибрации и механическим ударам. Всеклиматическое исполнение и пылебрызгозащита позволяют применять изделие в условиях повышенной влажности и запылённости.

Благодаря одношпоночной поляризации и резьбовой фиксации соединение сохраняет стабильность при интенсивных динамических нагрузках. Серебряное покрытие контактов и высокое сопротивление изоляции обеспечивают надёжную передачу сигнала и питания в цепях с частотой до 3 МГц и напряжением до 850 В.

Тип монтажа — объемный, с пайкой контактов, что требует применения паяльного оборудования и соблюдения технологии монтажа экранированного кабеля через прямой патрубок с гайкой. Для подключения ответной части используются вилки ШР и 2РТ-А.

Области применения

1. Внутренний монтаж электрооборудования в всеклиматическом исполнении.
2. Кабельные сборки с экранированным кабелем.
3. Цепи постоянного и переменного тока частотой до 3 МГц.
4. Оборудование, работающее в условиях вибрации и механических ударов.
