2РТТ20КПЭ5Г40В: кабельная розетка для ответственных электрических соединений

2РТТ20КПЭ5Г40В — низкочастотный цилиндрический соединитель серии 2РТТ, выполненный в виде кабельной розетки с прямым патрубком. Конструкция рассчитана на объёмный монтаж пайкой, применение с экранированным кабелем и резьбовую фиксацию в сочленённом положении.

Конструктивные особенности

Маркировка 2РТТ20КПЭ5Г40В указывает на ключевые параметры исполнения:

• 2РТТ — серия цилиндрических электрических соединителей.

• 20 — условный размер корпуса.

• К — кабельное исполнение.

• П — прямой патрубок.

• Э — исполнение для экранированного кабеля.

• 5 — пять электрических контактов.

• Г40 — вариант контактной части и схемы расположения контактов.

• В — всеклиматическое исполнение.

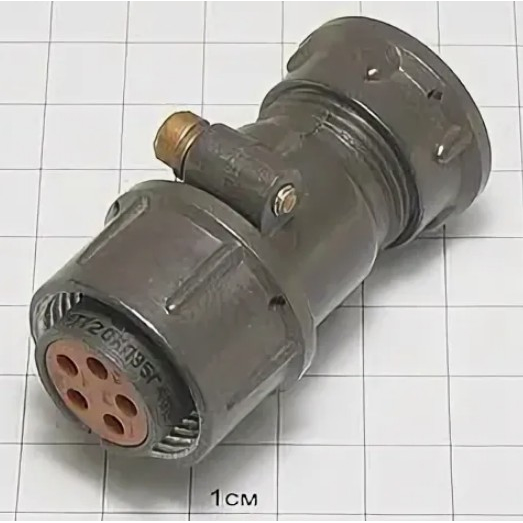

Разъём представляет собой кабельную розетку с прямым патрубком и гайкой, предназначенной для закрепления экрана кабеля. Такое решение помогает сохранить электромагнитную совместимость линии и обеспечить механическую защиту места ввода кабеля.

Основные характеристики

Для соединителя 2РТТ20КПЭ5Г40В характерны следующие параметры:

Параметры напряжения, сопротивления изоляции и токовой нагрузки необходимо окончательно сверять с техническими условиями и паспортом именно на требуемую категорию качества и конкретную модификацию изделия.

Применение разъёма 2РТТ20КПЭ5Г40В

Круглый разъём 2РТТ20КПЭ5Г40В используется для создания разъёмных электрических соединений в аппаратуре, где требуется надёжная фиксация кабеля, устойчивость к механическим воздействиям и защита сигнальных или силовых цепей от внешних помех. Экранный ввод делает исполнение особенно актуальным для кабельных линий, чувствительных к электромагнитным наводкам.

Типичные области использования:

• промышленное и специальное электрооборудование;

• системы управления, автоматики и телеметрии;

• измерительные комплексы;

• приборостроение;

• транспортное, энергетическое и испытательное оборудование;

• кабельные соединения внутри аппаратуры и между отдельными блоками.

Соединители серии 2РТТ рассчитаны на эксплуатацию в условиях вибрации, ударных нагрузок, перепадов температуры и пониженного давления, поэтому подходят для ответственных применений при соблюдении требований технической документации.

Совместимость и монтаж

2РТТ20КПЭ5Г40В относится к семейству соединителей, которые могут быть взаимосочленяемы с совместимыми исполнениями серий ШР и 2РТ-А при соответствии контактной схемы, типоразмера корпуса, поляризации и конструкции ответной части.

При монтаже рекомендуется:

• подобрать ответную часть с совпадающими габаритами, контактной формулой и ключом поляризации;

• выполнить пайку проводников без перегрева изолятора и контактов;

• обеспечить качественное присоединение экрана кабеля к элементам патрубка;

• проконтролировать отсутствие замыканий между контактами и корпусом;

• проверить усилие затяжки резьбового соединения и кабельной гайки;

• учитывать допустимую токовую нагрузку каждого контакта, а не только суммарную нагрузку всей линии.

2РТТ20КПЭ5Г40В — практичное решение для пятижильных экранированных кабелей в оборудовании, где важны устойчивое электрическое соединение, механическая прочность и предсказуемая работа в сложных условиях эксплуатации.
