Назначение изделия

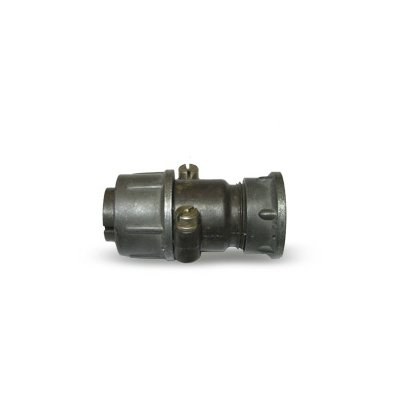

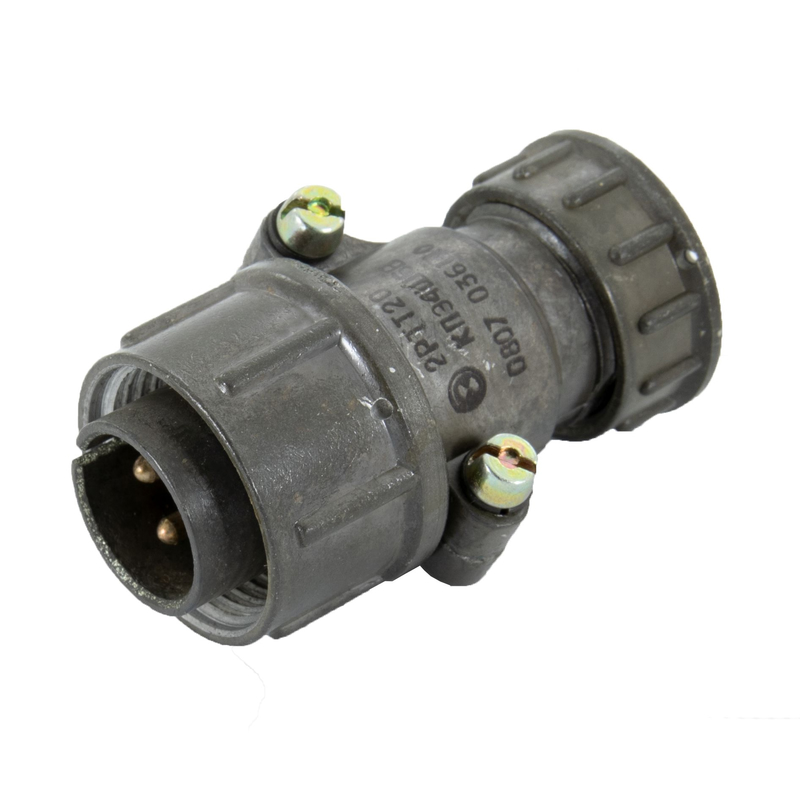

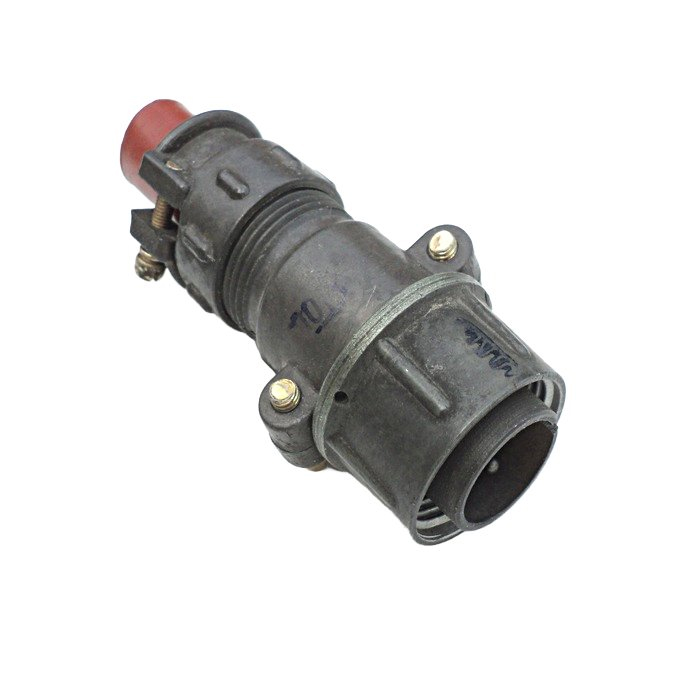

2РТТ20КПЭ4Ш6В представляет собой кабельную вилку — цилиндрический теплостойкий низкочастотный пылебрызгозащищённый соединитель. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при максимальном амплитудном напряжении 700 В и токовой нагрузке до 35 А на контакт. Вилка применяется в промышленных и специальных электрических системах, где требуется надёжное разъёмное соединение кабельных линий с блочными розетками.

Конструкция и материалы

Соединитель имеет четыре штыревых контакта диаметром 2,5 мм, выполненных из латуни с серебряным покрытием. Одношпоночная поляризация исключает неправильное сочленение, а резьбовое соединение обеспечивает механическую фиксацию ответных частей. Корпус изготовлен из алюминиевого сплава с оксидированием, цвет серый. Вилка оснащена прямым патрубком с гайкой для экранированного кабеля, что отражено в обозначении буквой Э. Изолятор выполнен из карболита коричневого цвета.

Габаритные размеры изделия: длина 60 мм, диаметр 29,5 мм, высота 39 мм. Масса составляет около 52 г. Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.

Технические характеристики

• Число контактов: 4 штыревых, диаметр 2,5 мм, покрытие — серебро, материал — латунь.
• Максимальное амплитудное напряжение: 700 В.
• Токовая нагрузка: до 35 А на контакт.
• Рабочая частота: до 3 МГц.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: 5000 МОм.
• Ресурс: 500 сочленений-расчленений.
• Наработка: не менее 1000 часов.
• Масса: около 52 г.

Условия эксплуатации и защитные свойства

Изделие обеспечивает защиту от пыли и брызг, имеет всеклиматическое исполнение В. Вилка устойчива к воздействию вибрации в диапазоне от 1 до 5000 Гц с ускорением до 30 g, к ударам с ускорением до 1000 g, к влажности 98 процентов при температуре плюс 35 градусов Цельсия и к пониженному и повышенному давлению в пределах от 1,3 умноженное на 10 в минус четвёртой степени Па до 1,2 умноженное на 10 в четвёртой степени Па.

Монтаж и совместимость

Монтаж выполняется пайкой, предусмотрен объёмный механический монтаж. Вилка взаимосочленяется с блочными розетками серий 2РТТ, 2РТ-А, ШР и их аналогами. Изделие соответствует нормам, в том числе СЦДЕ.638450.001ТУ. Применение охватывает промышленные и специальные электрические системы, включая линии постоянного и переменного тока с указанными электрическими и климатическими параметрами.

Применение

1. Коммутация цепей постоянного и переменного тока частотой до 3 МГц.
2. Соединение экранированного кабеля с блочными розетками серий 2РТТ, 2РТ-А, ШР и аналогами.
3. Работа в условиях вибрации, ударов, повышенной влажности и перепадов давления.
4. Использование в промышленных и специальных электрических системах.
