2РТТ20КПЭ4Ш6В: кабельный цилиндрический разъём для надёжной коммутации

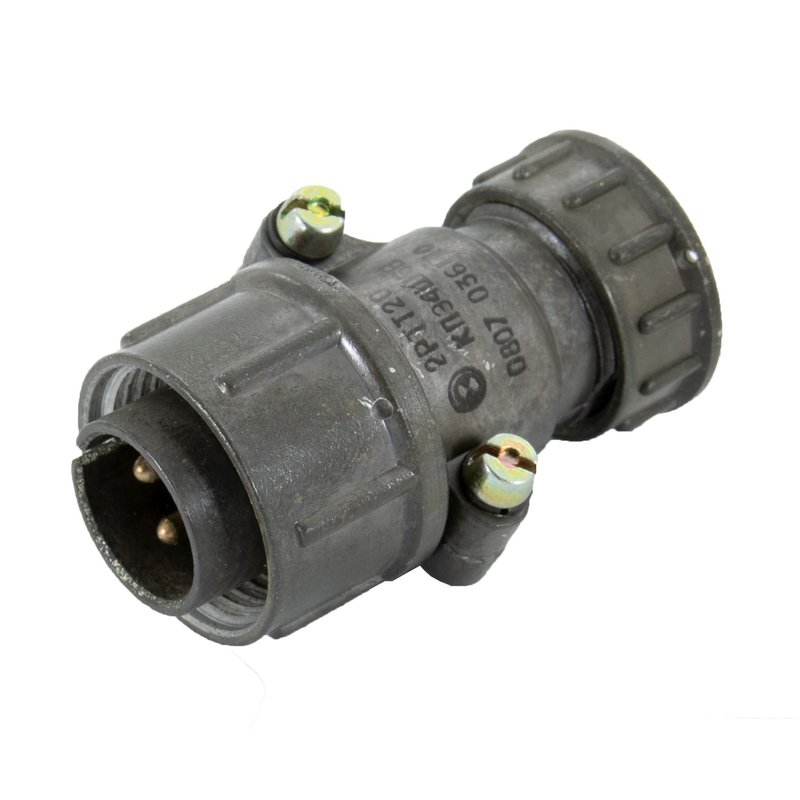

2РТТ20КПЭ4Ш6В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, рассчитанный на подключение экранированного кабеля. Разъём применяется при монтаже электрических цепей в радиоэлектронной, измерительной, промышленной и специальной аппаратуре, где важны механическая прочность, стабильность контакта и устойчивость к внешним воздействиям.

Назначение разъёма 2РТТ20КПЭ4Ш6В

Разъём 2РТТ20КПЭ4Ш6В представляет собой кабельную вилку с прямым патрубком. Он предназначен для разъёмного соединения проводов, кабелей, отдельных модулей, приборов и электрических блоков. Конструкция предусматривает использование экранированного кабеля, что помогает уменьшать влияние электромагнитных помех на передаваемые сигналы.

Соединители этой серии используют в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В по амплитудному значению. Резьбовая фиксация обеспечивает надёжное сочленение частей разъёма, а одношпоночная поляризация исключает неправильную ориентацию при подключении.

Расшифровка маркировки

Обозначение 2РТТ20КПЭ4Ш6В содержит основные сведения о конструкции и исполнении изделия:

Таким образом, 2РТТ20КПЭ4Ш6В — это четырёхконтактная кабельная вилка в металлическом корпусе, предназначенная для монтажа на экранированный кабель.

Основные характеристики

Ключевые параметры соединителя 2РТТ20КПЭ4Ш6В:

• Кабельная вилка с прямым патрубком.

• Четыре штыревых контакта.

• Условный размер корпуса — 20.

• Резьбовой способ фиксации в сочленённом положении.

• Одношпоночная поляризация корпуса.

• Монтаж контактов пайкой.

• Серебряное покрытие контактов для снижения переходного сопротивления и повышения стабильности соединения.

• Возможность работы в цепях постоянного и переменного тока.

• Предельная рабочая частота — до 3 МГц.

• Допустимое напряжение — до 850 В.

• Рабочий температурный диапазон — от −60 до +100 °C.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Ресурс — до 500 циклов сочленения и расчленения.

Особенности конструкции и применения

Соединители серии 2РТТ относятся к негерметичным, теплостойким и тропикоустойчивым изделиям. При использовании резиновых кожухов, втулок и шайб конструкция обеспечивает пылебрызгозащищённое исполнение. Это делает разъём подходящим для внутреннего монтажа аппаратуры, работающей в условиях перепадов температуры, вибрации, повышенной влажности и механических нагрузок.

Корпус разъёма выполнен из металла, а изолятор может изготавливаться из карболита. Контакты имеют серебряное покрытие. Соединение выполняется пайкой, поэтому при установке важно правильно подготовить кабель, обеспечить надёжное крепление экрана и исключить перегрев контактной группы.

2РТТ20КПЭ4Ш6В применяется в системах управления, измерительных комплексах, источниках питания, промышленном оборудовании, аппаратуре связи и других устройствах, где требуется компактное четырёхконтактное разъёмное соединение с фиксацией резьбой. Соединители серии 2РТТ также взаимосочленяемы с отдельными разъёмами серий ШР и 2РТ-А при соблюдении соответствующего исполнения.
