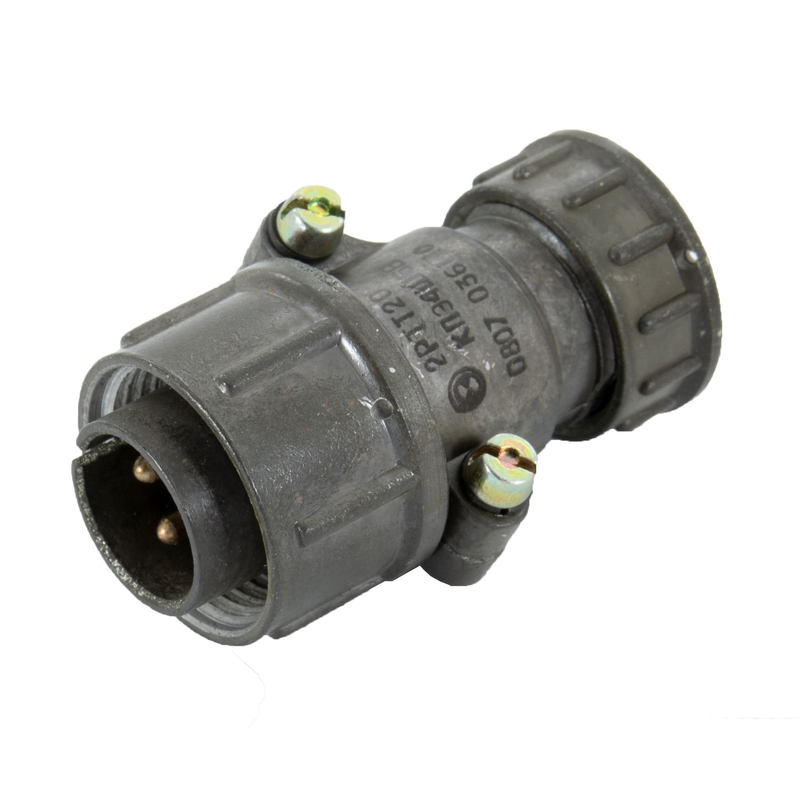

2РТТ20КПЭ4Ш6: кабельная вилка серии 2РТТ для надёжных электрических соединений

2РТТ20КПЭ4Ш6 — цилиндрический низкочастотный электрический соединитель в исполнении кабельной вилки. Разъём предназначен для разъёмного соединения электрических цепей в аппаратуре, шкафах управления, измерительных комплексах, промышленном оборудовании и специализированных электронных устройствах. Полное обозначение часто приводится как 2РТТ20КПЭ4Ш6В , где последняя буква указывает на климатическое исполнение изделия.

Конструкция соединителя рассчитана на объёмный монтаж проводников пайкой и эксплуатацию с экранированным кабелем. Резьбовое сочленение помогает надёжно фиксировать вилку с ответной частью, а одношпоночная поляризация исключает неправильную ориентацию при подключении.

Расшифровка маркировки

Маркировка 2РТТ20КПЭ4Ш6 содержит ключевые сведения о конструкции разъёма:

Таким образом, 2РТТ20КПЭ4Ш6 представляет собой кабельную вилку с прямым патрубком, рассчитанную на подключение экранированного кабеля и оснащённую четырьмя штыревыми контактами диаметром 2,5 мм.

Основные характеристики 2РТТ20КПЭ4Ш6

Соединитель относится к оборудованию для цепей постоянного и переменного тока. Для исполнения с четырьмя контактами диаметром 2,5 мм указываются следующие типовые параметры:

• Рабочее напряжение постоянного тока — до 700 В.

• Работа в цепях переменного тока — до 3 МГц.

• Допустимый ток на один контакт диаметром 2,5 мм — до 35 А.

• Переходное сопротивление контакта — не более 1 мОм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.

• Количество циклов сочленения и расчленения — не менее 500.

• Минимальная наработка — от 1000 часов.

• Рабочий температурный диапазон — от −60 до +100 °C.

• Покрытие контактов — серебро.

• Способ электрического присоединения — пайка.

• Способ механической фиксации с ответной частью — резьбовой.

Серебряное покрытие контактных элементов способствует снижению переходного сопротивления и повышает стабильность электрического контакта. Для силовых, управляющих и сигнальных цепей это особенно важно при длительной эксплуатации, вибрации и регулярных подключениях оборудования.

Конструктивные особенности

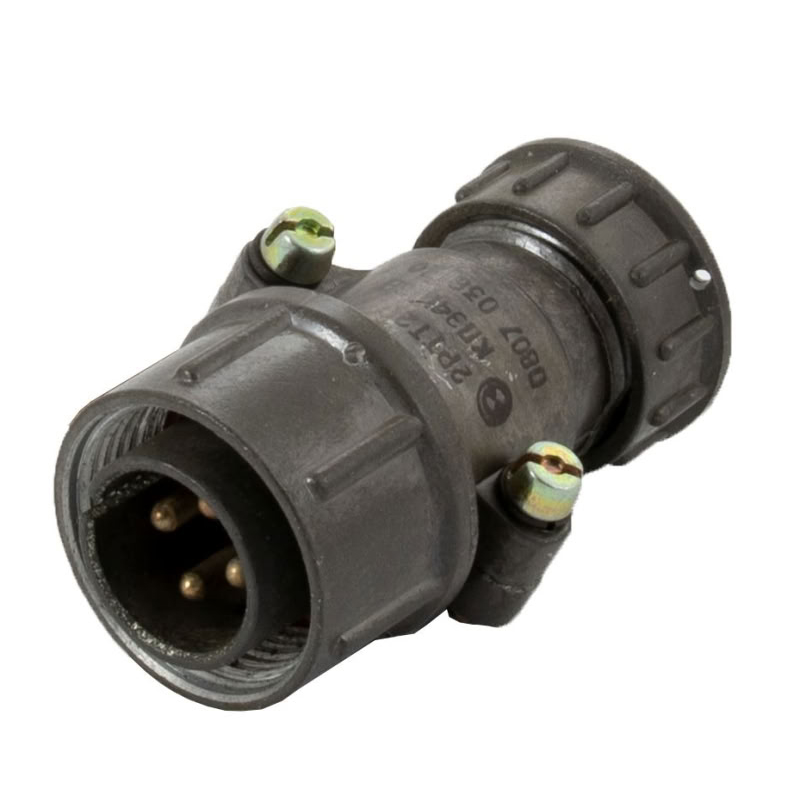

Вилка 2РТТ20КПЭ4Ш6 имеет корпус из алюминиевого сплава с защитным покрытием. Прямой патрубок обеспечивает удобный осевой ввод кабеля, а гайка исполнения «Э» рассчитана на работу с экранированной кабельной линией. Это позволяет сохранять электрическую непрерывность экранирования и уменьшать влияние электромагнитных помех на чувствительные цепи.

Контактная группа состоит из четырёх круглых штырей диаметром 2,5 мм. Контакты выполнены извлекаемыми, поэтому при необходимости возможны техническое обслуживание, замена повреждённого контактного элемента или изменение схемы распайки без полной замены корпуса. Для данного исполнения указывается резьба накидной гайки M24×1,5; ориентировочные габариты корпуса составляют около 60 × 29,5 × 39 мм.

Где применяется разъём

Разъём 2РТТ20КПЭ4Ш6 используют там, где требуется надёжное многоконтактное подключение кабеля к оборудованию:

• В системах промышленной автоматики и управления.

• В электроизмерительной и испытательной аппаратуре.

• В силовых и распределительных устройствах.

• В телеметрических, сигнальных и контрольных цепях.

• В оборудовании связи, радиоэлектроники и приборостроения.

• В мобильных установках, где важны устойчивость к вибрационным и механическим воздействиям.

• В аппаратуре, использующей экранированные кабели для защиты от помех.

Серия 2РТТ предусматривает эксплуатацию в сложных климатических условиях, включая температурные перепады, вибрацию и механические воздействия. Для соединителей указывается стойкость к синусоидальной вибрации в диапазоне от 1 до 10 000 Гц, а также возможность работы при температурах от −60 до +100 °C.

Важные моменты при монтаже

При установке 2РТТ20КПЭ4Ш6 необходимо соблюдать технологию пайки и не допускать перегрева изолятора или контактных элементов. Перед подключением стоит проверить соответствие ответной части по серии, размеру корпуса, схеме расположения контактов и поляризации. Серия 2РТТ имеет резьбовое сочленение и одношпоночную поляризацию; она также указывается как взаимосочленяемая с отдельными соединителями серий ШР и 2РТ-А при соблюдении конструктивной совместимости конкретных исполнений.

Для экранированного кабеля важно корректно подготовить наружный экран и обеспечить его надёжную фиксацию в патрубке. Это помогает сохранить механическую прочность кабельного ввода и эффективность экранирования всей линии.
