Назначение соединителя 2РТТ20КПЭ4Ш4В

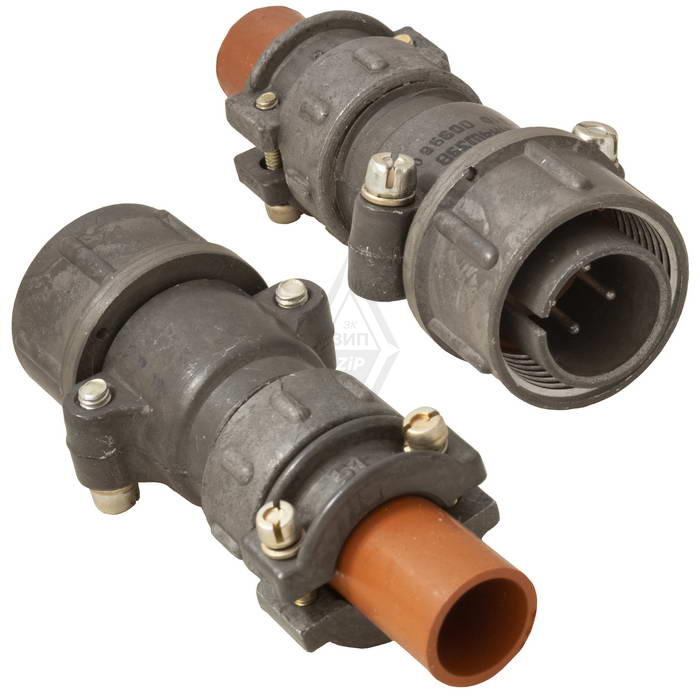

2РТТ20КПЭ4Ш4В — цилиндрический низкочастотный электрический соединитель всеклиматического исполнения из серии 2РТТ. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и максимальным рабочим напряжением до 850 В (амплитудное значение).

Соединители серии 2РТТ применяются в радиотехнической и радиоэлектронной аппаратуре как универсальные разъёмы общего назначения. Они негерметичные, теплостойкие и тропикоустойчивые, поэтому подходят для эксплуатации в суровых условиях. Модель 2РТТ20КПЭ4Ш4В востребована там, где требуется компактное четырёхконтактное сочленение с экранированием и надёжным механическим креплением на корпусе прибора или кабельной сборке.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме серии 2РТТ и описывает его конструктивные особенности:

• 2РТТ — тип соединителя.
• 20 — условный размер корпуса.
• КП — кабельный корпус с прямым патрубком.
• Э — экранированный вариант.
• 4 — количество контактов.
• Ш — гайка для монтажа.
• 4В — всеклиматическое исполнение.

Таким образом, 2РТТ20КПЭ4Ш4В сочетает прямой кабельный патрубок, экран, четыре контакта и крепёжную гайку, что упрощает установку на панель и обеспечивает устойчивость к внешним воздействиям.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя:

• Максимальное рабочее напряжение: 850 В.
• Максимальная частота: 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Вибрация (синусоидальная): 1–5000 Гц, 30 g.
• Механический удар (одиночный): 1000 g.
• Наработка: не менее 1000 часов, 500 соединений.

Перечисленные значения характеризуют соединитель как изделие, рассчитанное на длительную работу в жёстких условиях: широкий температурный диапазон, высокая стойкость к вибрации и ударам, стабильная изоляция. Ресурс в 500 циклов сочленения и наработка от 1000 часов позволяют применять его в аппаратуре, где важны надёжность и предсказуемое поведение при частых подключениях.

Применение и монтаж

Соединитель 2РТТ20КПЭ4Ш4В используется в радиоэлектронной и радиотехнической аппаратуре для коммутации цепей постоянного и переменного тока в пределах указанных электрических параметров. Экранированное исполнение снижает влияние помех, а всеклиматическое исполнение допускает работу в условиях повышенной влажности и перепадов температур.

Монтаж выполняется объёмный, пайкой, с внутренней разводкой. Контакты серебряные, что обеспечивает надёжное соединение. Наличие гайки для монтажа позволяет закрепить соединитель на панели, а прямой кабельный патрубок упрощает подключение кабеля. Перед установкой следует убедиться, что параметры цепи не превышают максимальное рабочее напряжение 850 В и частоту 3 МГц, а условия эксплуатации соответствуют заявленному диапазону температур и механических нагрузок.
