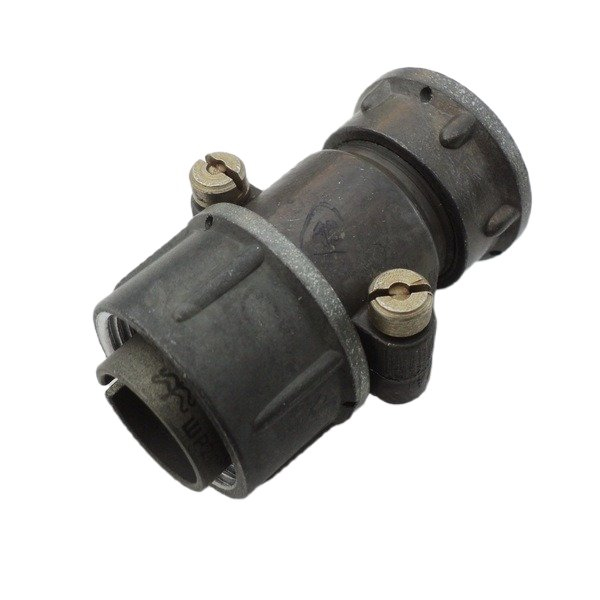

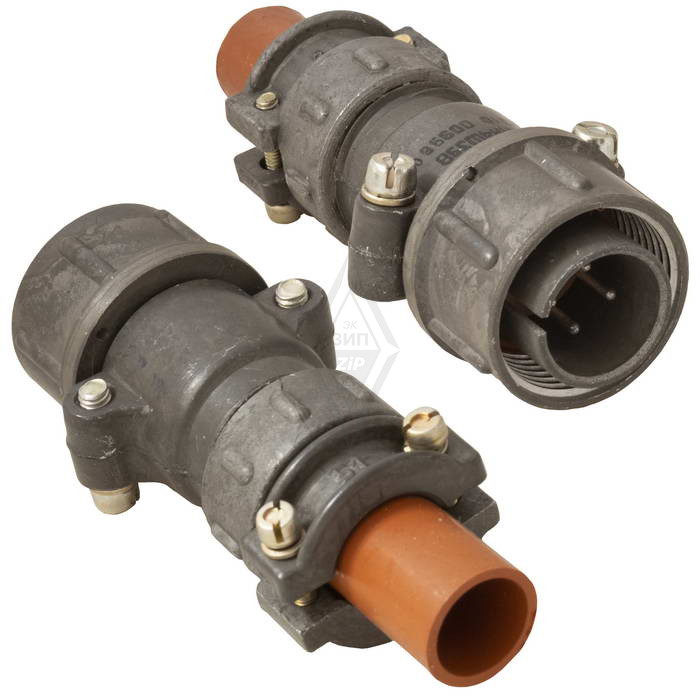

Соединитель 2РТТ20КПЭ4Ш39В от завода «Элекон» относится к серии низкочастотных цилиндрических пылебрызгозащищенных разъемов, предназначенных для внутреннего монтажа и работы в жестких климатических условиях.

Этот разъем используется в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов, в аппаратуре связи, КИП, радиоэлектронном и измерительном оборудовании. Он обеспечивает надежное соединение проводников при низких и средних частотах и помехоустойчив в условиях пыли и брызг.

• Условное обозначение:

  • 2РТТ – серия низкочастотных цилиндрических разъемов.

  • 20 – условный размер корпуса по ряду.

  • КПЭ – кабельный пылебрызгозащищенный.

  • 4 – количество контактов.

  • Ш – вилка (штырьковая часть).

  • 39 – условное число, характеризующее сочетание контактов (конкретная схема включения).

  • В – всеклиматическое исполнение (работа в широком диапазоне температур и влажности).

Разъем рассчитан на работу при напряжении до 850 В (амплитудное значение) в цепях постоянного и переменного тока частотой до 3 МГц. Каждый контакт предназначен для пропускания токов, соответствующих рядовым параметрам серии 2РТТ, при надежно обеспеченной герметичности и механической стойкости соединения.

Обозначение «ОТК» указывает на вид приёмки: изделие прошло приёмочный контроль цеха (отдела технического контроля) и поставляется в соответствии с действующими техническими условиями, как правило, в заводской упаковке. При этом сохраняется сертификат качества и соответствие требованиям по эксплуатации, хранению и транспортированию, установленным документацией.
