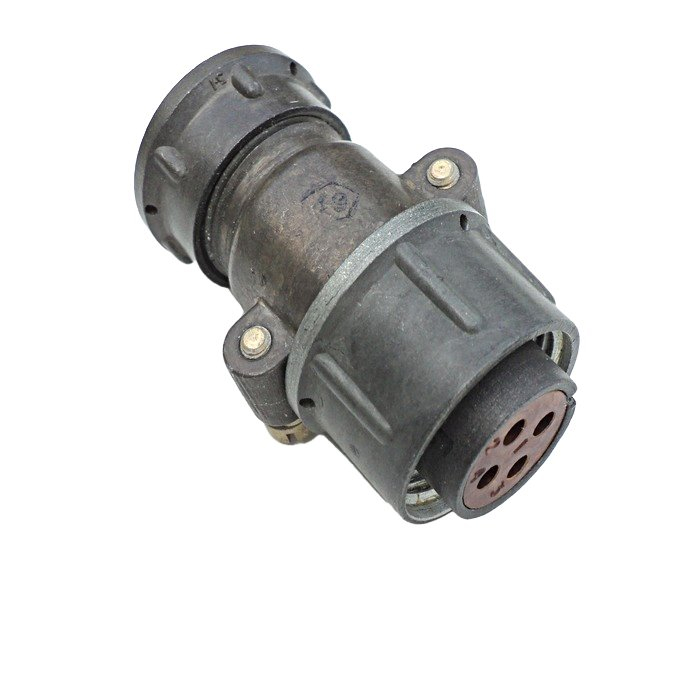

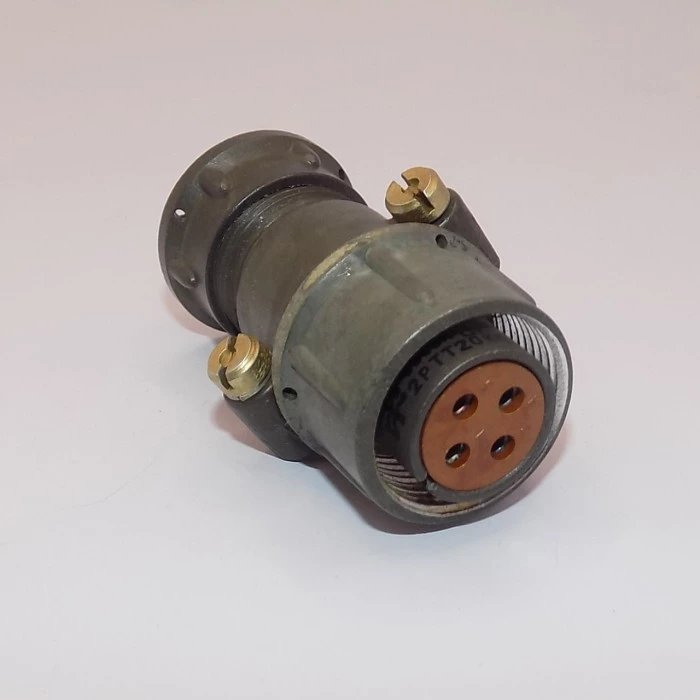

2РТТ20КПЭ4Г6В РОЗЕТКИ КАБЕЛЬНЫЕ

Цена:

2400 ₽

Технические характеристики

Розетка кабельная 2РТТ20КПЭ4Г6В относится к серии низкочастотных цилиндрических соединителей типа 2РТТ, предназначенных для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется, как правило, во внутреннем монтаже и в составе кабельных соединений, где нужна пылебрызгозащищённая розетка с экранированным кабелем.

Разъём работает при напряжении цепи до 700–850 В и обеспечивает передачу тока в широком диапазоне климатических условий (всеклиматическое выполнение В). Соединитель рассчитан на эксплуатацию в условиях вибрации и линейных нагрузок, что делает его пригодным для промышленного оборудования, авионики и других ответственных объектов.

Количество контактов и их диаметр: 4 контакта Ø 2,5 мм.
Рабочий ток на контакт: до 25 А, суммарный рабочий ток розетки — порядка 100 А.
Материал контактов: серебряное покрытие, что обеспечивает низкое сопротивление контакта (не более 1 мОм) и хорошую стойкость к окислению.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм; амплитудное напряжение цепи — до 850 В.

Розетка имеет прямой кабельный патрубок и гайку для подключения экранированного кабеля, что упрощает монтаж и обеспечивает надёжный контакт экрана. Соединитель 2РТТ20КПЭ4Г6В сочетается с вилкой 2РТТ20КПЭ4Ш6В и дополнительно может стыковаться с другими типами соединителей ШР и 2РТ‑А, что расширяет варианты построения кабельных трасс.

Разъём рассчитан на работу в диапазоне температур примерно от –60 °C до +180 °C, что отражает всеклиматическое исполнение и пригодность для использования в жёстком климате. Конструкция устойчива к механическим воздействиям (синусоидальная вибрация в диапазоне 1–1000 Гц с ускорением до 100 м/с² и линейные нагрузки до 2000 м/с²), что важно для подвижных и вибрационно нагруженных установок.

Описание

Назначение соединителя

Розетка кабельная 2РТТ20КПЭ4Г6В относится к серии низкочастотных цилиндрических соединителей типа 2РТТ. Такие соединители предназначены для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основное назначение данной розетки — внутренний монтаж и построение кабельных соединений, где требуется пылебрызгозащищённое исполнение и подключение экранированного кабеля.

Изделие применяется там, где необходимо обеспечить надёжную передачу тока и сохранение целостности экрана кабеля при воздействии внешней среды. Благодаря всеклиматическому исполнению В соединитель пригоден для эксплуатации в широком диапазоне климатических условий.

Подтверждённые технические особенности

В состав розетки входят четыре контакта диаметром 2,5 мм. Рабочий ток на каждый контакт достигает 25 А, а суммарный рабочий ток розетки составляет порядка 100 А. Контакты имеют серебряное покрытие, которое обеспечивает низкое переходное сопротивление — не более 1 мОм — и хорошую стойкость к окислению.

Количество контактов: 4, диаметр каждого 2,5 мм.
Рабочий ток на контакт: до 25 А; суммарный рабочий ток розетки — порядка 100 А.
Материал контактов: серебряное покрытие, сопротивление контакта не более 1 мОм.
Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
Амплитудное напряжение цепи: до 850 В; рабочее напряжение цепи — до 700–850 В.
Диапазон рабочих температур: примерно от минус 60 °C до плюс 180 °C.
Устойчивость к синусоидальной вибрации в диапазоне 1–1000 Гц с ускорением до 100 м/с².
Устойчивость к линейным нагрузкам до 2000 м/с².

Розетка оснащена прямым кабельным патрубком и гайкой для подключения экранированного кабеля. Такая конструкция упрощает монтаж и обеспечивает надёжный контакт экрана, что важно для цепей, чувствительных к помехам.

Совместимость и применение

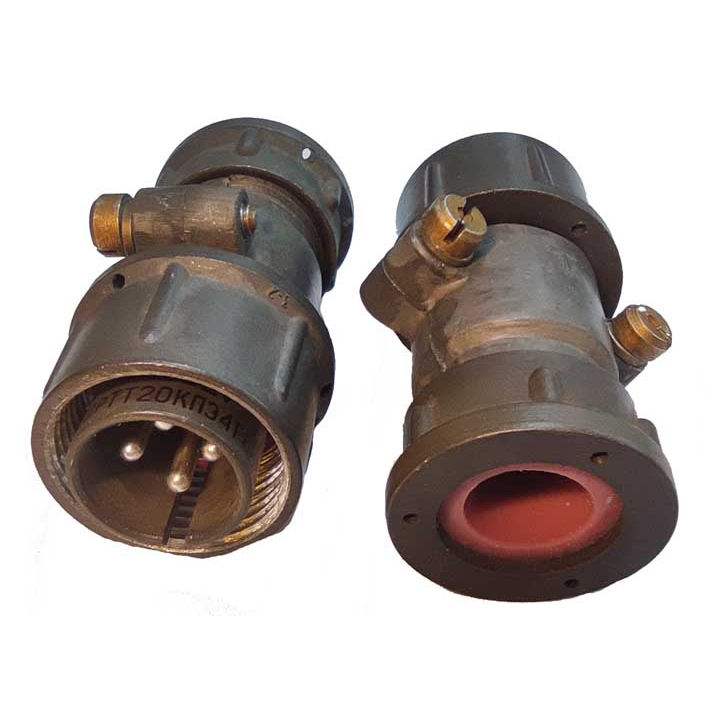

Соединитель 2РТТ20КПЭ4Г6В сочетается с вилкой 2РТТ20КПЭ4Ш6В. Дополнительно он может стыковаться с другими типами соединителей ШР и 2РТ-А, что расширяет варианты построения кабельных трасс и позволяет использовать розетку в уже существующих сборках.

Благодаря сочетанию токовых и климатических характеристик розетка подходит для промышленного оборудования, авионики и других ответственных объектов. Устойчивость к вибрации и линейным нагрузкам делает её пригодной для подвижных и вибрационно нагруженных установок, а всеклиматическое исполнение В — для работы в жёстком климате.

Области применения

Внутренний монтаж кабельных соединений в приборах и установках.
Промышленное оборудование, работающее в условиях вибрации и линейных ускорений.
Авионика и другие ответственные объекты, где требуется экранированное подключение.
Кабельные трассы, собираемые на основе соединителей типов ШР и 2РТ-А.

Таким образом, розетка кабельная 2РТТ20КПЭ4Г6В представляет собой низкочастотный цилиндрический соединитель с четырьмя серебрёными контактами диаметром 2,5 мм, рассчитанный на работу при напряжении цепи до 700–850 В и температуре примерно от минус 60 °C до плюс 180 °C, с прямым кабельным патрубком и гайкой для экранированного кабеля.
