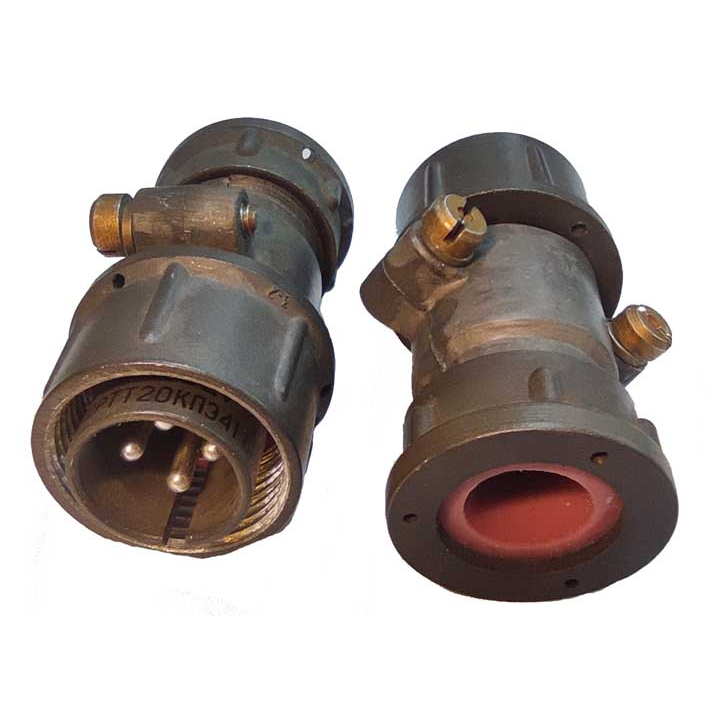

2РТТ20КПЭ4Г6В 2024г «ОТК» Каскад
Производитель: Каскад
Технические характеристики
2РТТ20КПЭ4Г6В «Каскад ОТК» — это цилиндрический низкочастотный соединитель серии 2РТТ, применяемый в радиоэлектронной и радиотехнической аппаратуре для коммутации электрических цепей постоянного и переменного тока.
Соединитель предназначен для работы в электрических цепях постоянного и переменного токов до частоты примерно 3 МГц при напряжениях до 850 В (амплитудное значение). Используется как кабельный разъём для экранированного кабеля, что обеспечивает дополнительную защиту по электромагнитным помехам и «электромагнитному экрану» контура.
Обозначение 2РТТ20КПЭ4Г6В:
2РТТ — серия цилиндрических низкочастотных соединителей.
20 — условный размер корпуса.
КПЭ — кабельная пылебрызгозащищённая вилка/розетка для экранированного кабеля.
4 — количество контактов.
Г6В — конструктивное исполнение (например, тип патрубка и способ крепления).
Корпус металлический, цилиндрический, с пылебрызгозащищённым исполнением оболочки, что позволяет эксплуатировать разъём в условиях повышенной влажности и загрязнённости.
Рабочее напряжение до порядка нескольких сотен–850 В (амплитудное значение), в зависимости от конкретной модификации серии 2РТТ.
Рабочий ток на контакт обычно лежит в диапазоне единиц–десятков ампер для разъёмов 2РТТ‑20, конкретное значение для 2РТТ20КПЭ4Г6В уточняется в технической документации производителя.
Частотный диапазон до 1–3 МГц, что соответствует низкочастотному исполнению.
Соединители серии 2РТТ рассчитаны на повышенные механические нагрузки: вибрации, удары и перепады температур. Конкретные значения ускорений и температурных диапазонов для модификации 2РТТ20КПЭ4Г6В даны в ГОСТ/ТУ и паспорте изделия, но в целом типичный диапазон для 2РТТ20 — от −60 до +100 °C и выдержка кратных ударов с ускорением до нескольких тысяч м/с².
Если нужен разбор по контактам, схеме соединения («штырь–гнездо») или подбор аналогов — уточните, и я распишу детальнее по текущей логике маркировки 2РТТ.
Описание
2РТТ20КПЭ4Г6В

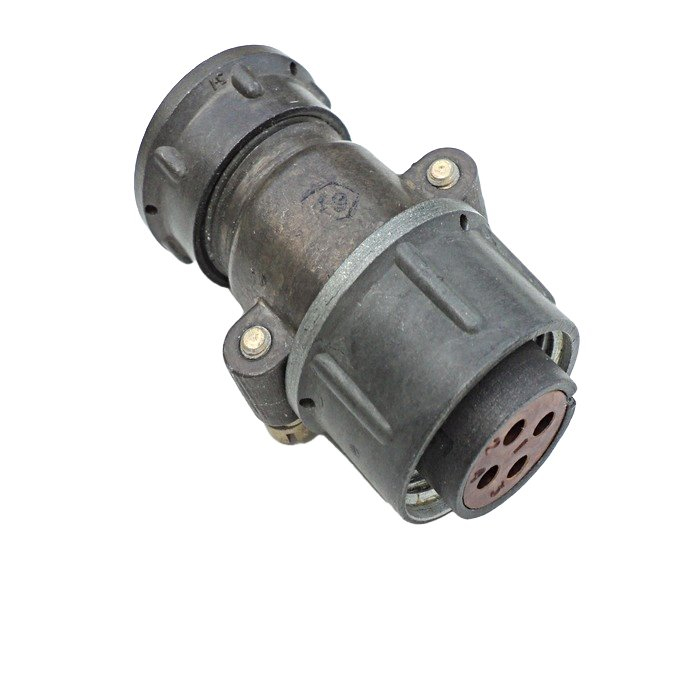

2РТТ20КПЭ4Г6В: кабельная розетка для надёжных соединений
Разъём 2РТТ20КПЭ4Г6В — кабельная цилиндрическая розетка серии 2РТТ, рассчитанная на создание устойчивых разъёмных соединений в электрических цепях постоянного и переменного тока. Конструкция ориентирована на объёмный монтаж, пайку проводников и применение с экранированным кабелем.
Конструкция и расшифровка
Обозначение 2РТТ20КПЭ4Г6В отражает ключевые особенности исполнения:
2РТТ — серия цилиндрических низкочастотных соединителей.
20 — условный размер корпуса.
К — кабельное исполнение.
П — прямой патрубок.
Э — гайка патрубка для экранированного кабеля.
4Г — четыре гнездовых контакта.
6 — контактная группа с диаметром контактов 2,5 мм.
В — всеклиматическое исполнение.
Розетка оснащена четырьмя круглыми гнездовыми контактами и резьбовой системой сочленения с ответной вилкой. Такое решение помогает сохранять стабильность контакта при вибрационных и механических нагрузках.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Кабельная розетка |
| Серия | 2РТТ |
| Количество контактов | 4 |
| Диаметр контактов | 2,5 мм |
| Тип контактов | Гнездовые, извлекаемые |
| Электрический монтаж | Пайка |
| Сочленение | Резьбовое |
| Рабочее напряжение | До 700 В постоянного тока; до 850 В амплитудного значения |
| Максимальный ток на контакт | До 35 А |
| Общая токовая нагрузка | До 100 А |
| Номинальная частота | До 3 МГц |
| Рабочая температура | От −60 до +100 °C |
| Ресурс сочленений | Не менее 500 циклов |
Контакты имеют серебряное покрытие, а корпус выполняется из алюминиевого сплава с защитным оксидированием. Изолятор — карболит; это сочетание материалов рассчитано на прочность конструкции и устойчивость к эксплуатационным воздействиям.
Где применяется 2РТТ20КПЭ4Г6В
Разъём используют в промышленной аппаратуре, системах автоматики, измерительном оборудовании, средствах связи, транспортной электронике и другой технике, где требуется разъёмное подключение кабелей. Исполнение с гайкой для экранированного кабеля особенно полезно в линиях, чувствительных к электромагнитным помехам.
Соединители серии 2РТТ предназначены для работы в электрических цепях с частотой до 3 МГц и обладают устойчивостью к вибрации, ударам и широкому диапазону температур.
Особенности выбора и монтажа
При использовании 2РТТ20КПЭ4Г6В важно проверить совместимость с ответной частью по серии, размеру корпуса, расположению и типу контактов. Проводники подключаются пайкой, поэтому монтаж требует соблюдения технологии: необходимо исключить перегрев изолятора, обеспечить механическую фиксацию кабеля и проконтролировать качество каждого соединения.
Прямой патрубок упрощает вывод кабеля по оси корпуса, а конструкция для экранированного кабеля помогает организовать корректное подключение экрана. Это особенно актуально для аппаратуры, работающей рядом с силовыми цепями, электродвигателями, преобразователями и другими источниками помех.
