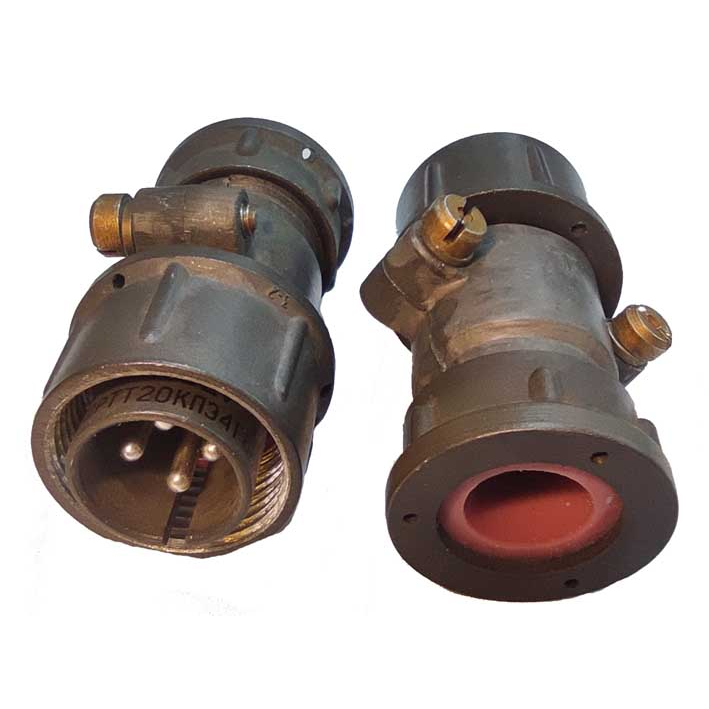

2РТТ20КПЭ4Г6В 2024г «ОТК» Элекон
Производитель: Элекон
Технические характеристики
2РТТ20КПЭ4Г6В от Элекон с приемкой ОТК представляет собой кабельную вилку цилиндрического низкочастотного разъема серии 2РТТ. Это брызгопылезащищенное изделие предназначено для надежного соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.
Разъем имеет 4 контакта диаметром 1,5 мм с серебряным покрытием, предназначен для экранированного кабеля и прямого монтажа пайкой. Материал корпуса — металл, изолятор — карболит, сопротивление изоляции не менее 1000 МОм.
Рабочая температура от -60 до +100 °С, устойчивость к вибрации (1–1000 Гц, до 100 м/с²), одиночным ударам (до 10000 м/с²) и многократным ударам (до 1500 м/с²).
Используется в промышленных и технических системах, где требуется высокая надежность соединений, включая условия повышенной механической нагрузки и агрессивной среды.
Описание
2РТТ20КПЭ4Г6В
2РТТ20КПЭ4Г6В: кабельная розетка для надёжных соединений
Разъём 2РТТ20КПЭ4Г6В — кабельная цилиндрическая розетка серии 2РТТ, рассчитанная на создание устойчивых разъёмных соединений в электрических цепях постоянного и переменного тока. Конструкция ориентирована на объёмный монтаж, пайку проводников и применение с экранированным кабелем.
Конструкция и расшифровка
Обозначение 2РТТ20КПЭ4Г6В отражает ключевые особенности исполнения:
2РТТ — серия цилиндрических низкочастотных соединителей.
20 — условный размер корпуса.
К — кабельное исполнение.
П — прямой патрубок.
Э — гайка патрубка для экранированного кабеля.
4Г — четыре гнездовых контакта.
6 — контактная группа с диаметром контактов 2,5 мм.
В — всеклиматическое исполнение.

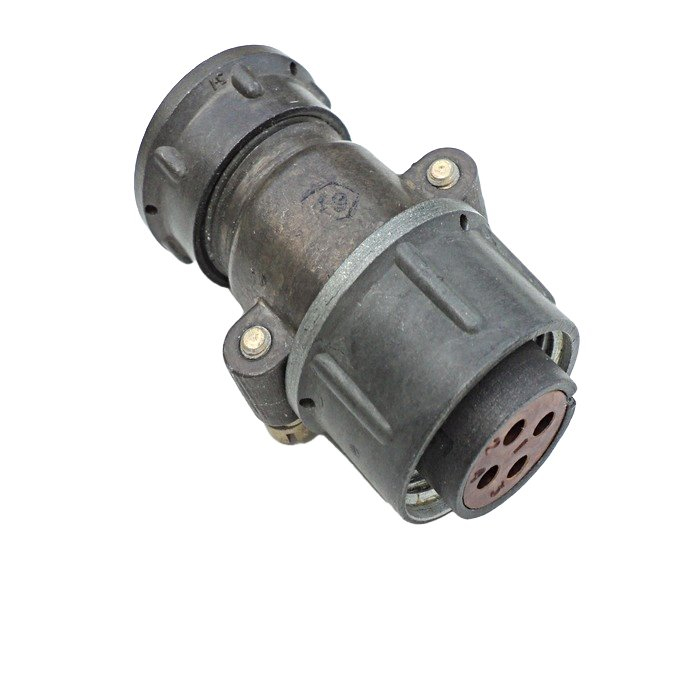

Розетка оснащена четырьмя круглыми гнездовыми контактами и резьбовой системой сочленения с ответной вилкой. Такое решение помогает сохранять стабильность контакта при вибрационных и механических нагрузках.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Кабельная розетка |
| Серия | 2РТТ |
| Количество контактов | 4 |
| Диаметр контактов | 2,5 мм |
| Тип контактов | Гнездовые, извлекаемые |
| Электрический монтаж | Пайка |
| Сочленение | Резьбовое |
| Рабочее напряжение | До 700 В постоянного тока; до 850 В амплитудного значения |
| Максимальный ток на контакт | До 35 А |
| Общая токовая нагрузка | До 100 А |
| Номинальная частота | До 3 МГц |
| Рабочая температура | От −60 до +100 °C |
| Ресурс сочленений | Не менее 500 циклов |
Контакты имеют серебряное покрытие, а корпус выполняется из алюминиевого сплава с защитным оксидированием. Изолятор — карболит; это сочетание материалов рассчитано на прочность конструкции и устойчивость к эксплуатационным воздействиям.
Где применяется 2РТТ20КПЭ4Г6В
Разъём используют в промышленной аппаратуре, системах автоматики, измерительном оборудовании, средствах связи, транспортной электронике и другой технике, где требуется разъёмное подключение кабелей. Исполнение с гайкой для экранированного кабеля особенно полезно в линиях, чувствительных к электромагнитным помехам.
Соединители серии 2РТТ предназначены для работы в электрических цепях с частотой до 3 МГц и обладают устойчивостью к вибрации, ударам и широкому диапазону температур.
Особенности выбора и монтажа
При использовании 2РТТ20КПЭ4Г6В важно проверить совместимость с ответной частью по серии, размеру корпуса, расположению и типу контактов. Проводники подключаются пайкой, поэтому монтаж требует соблюдения технологии: необходимо исключить перегрев изолятора, обеспечить механическую фиксацию кабеля и проконтролировать качество каждого соединения.
Прямой патрубок упрощает вывод кабеля по оси корпуса, а конструкция для экранированного кабеля помогает организовать корректное подключение экрана. Это особенно актуально для аппаратуры, работающей рядом с силовыми цепями, электродвигателями, преобразователями и другими источниками помех.
