Назначение разъема 2РТТ20КПЭ4Г6В

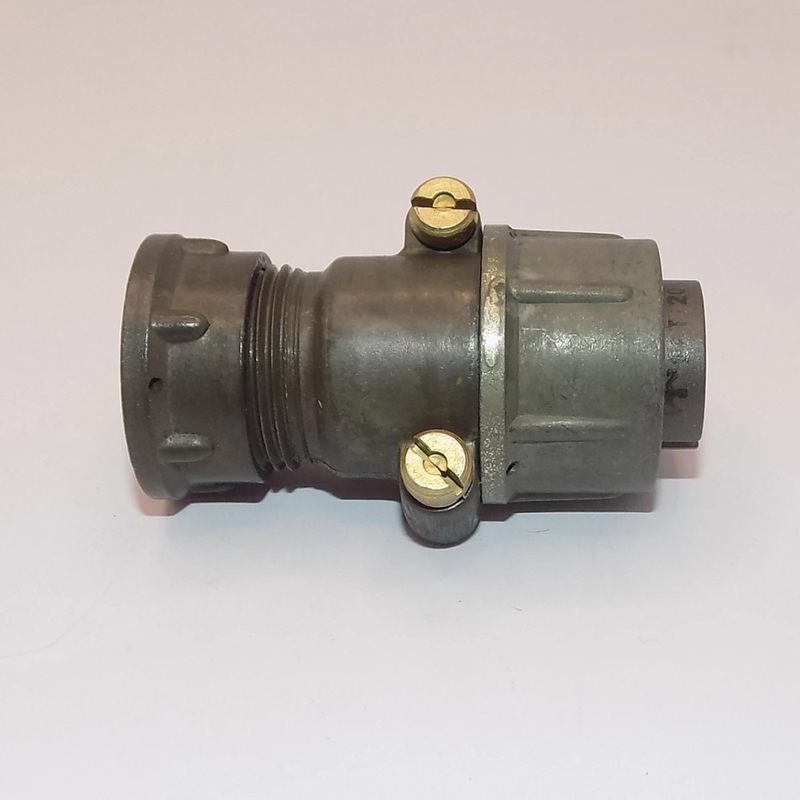

2РТТ20КПЭ4Г6В — это кабельная розетка серии 2РТТ производства АО «Завод Элекон», выпущенная с приемкой «5», что соответствует военному представительству и подтверждает соответствие нормам ГЕ0.364.120 ТУ. Изделие относится к классу цилиндрических низкочастотных брызгопылезащищенных разъемов и предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3000 кГц и напряжением до 850 В. Розетка применяется в составе кабельных сборок и жгутов, где требуется надежное соединение при воздействии неблагоприятных внешних факторов.

Артикул изделия — 20527. Категория — 2РТТ20. Производитель — Элекон. Год выпуска, указанный в характеристиках, — 2015–16.

Подтвержденные технические особенности

Конструктивно розетка оснащена четырьмя контактами диаметром 2,5 мм, изготовленными из латуни с серебряным покрытием. Рабочий ток на один контакт достигает 35 А, а суммарный ток на разъем — до 100 А. Сопротивление контактов не превышает 1 мОм, сопротивление изоляции составляет 1000 МОм. Ресурс работы — 500 сочленений-расчленений, наработка на отказ — не менее 1000 часов.

Корпус выполнен из алюминиевого сплава А-22, изолятор — из карболита. Разъем рассчитан на экранированный кабель с прямым патрубком. Габаритные размеры: диаметр 29,5 мм, длина 60 мм, высота 39 мм. Масса изделия — 51,6 г. Монтаж производится пайкой с внутренней фиксацией.

Условия эксплуатации и применение

Климатическое исполнение В (всеклиматическое) обеспечивает работоспособность разъема в широком диапазоне условий:

• температура окружающей среды от минус 60 до плюс 100 градусов Цельсия;
• влажность до 98 процентов при плюс 25 градусов Цельсия;
• атмосферное давление от 0,000133 до 506000 Па;
• вибрация в диапазоне 1–5000 Гц с ускорением до 30 g;
• акустические шумы до 170 дБ;
• удары с ускорением до 1000 g.

Благодаря брызгопылезащищенному исполнению и стойкости к механическим нагрузкам розетка 2РТТ20КПЭ4Г6В применяется в бортовых и наземных системах, где необходима передача сигналов и питания по экранированным кабелям. Приемка «5» подтверждает пригодность изделия для ответственных применений, в том числе в составе изделий с повышенными требованиями к надежности. При монтаже следует учитывать необходимость пайки контактов и внутренней фиксации элементов в корпусе, а также использование экранированного кабеля с прямым патрубком.
