Назначение

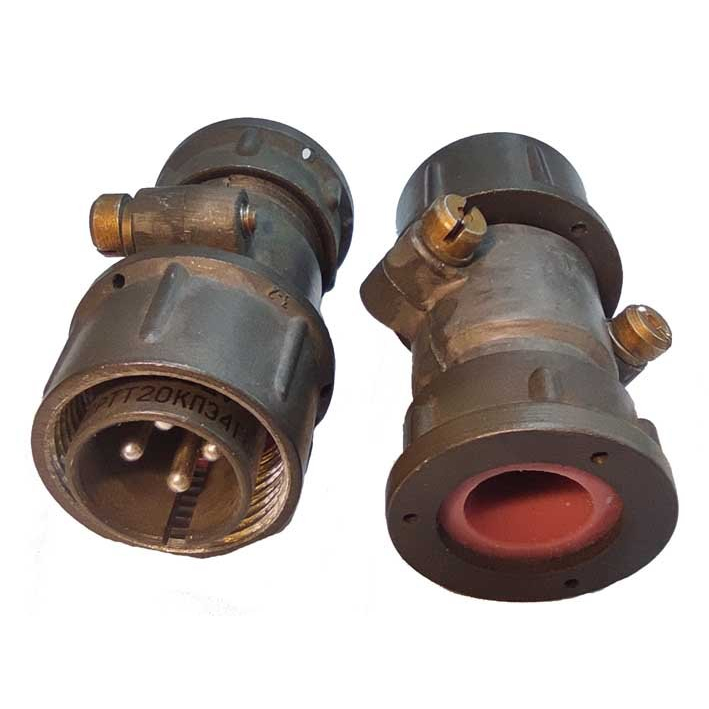

Кабельная розетка 2РТТ20КПЭ4Г6В представляет собой часть цилиндрического соединителя серии 2РТТ и предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700–850 В (амплитудное значение). Изделие применяется для соединения экранированного кабеля с прямым патрубком и рассчитано на внутренний объёмный монтаж.

Конструктивно соединитель серии 2РТТ состоит из двух частей — вилки и розетки, каждая из которых может быть кабельной или приборной. Данное исполнение является кабельной розеткой с прямым патрубком для подключения экранированного кабеля.

Расшифровка обозначения

Маркировка 2РТТ20КПЭ4Г6В содержит следующие сведения:

• 2РТТ — тип цилиндрического соединителя;
• 20 — условный размер корпуса;
• К — кабельный корпус;
• П — прямое исполнение патрубка;
• Э — экранированное исполнение;
• 4 — количество контактов;
• Г — розетка;
• В — всеклиматическое исполнение.

Приёмка изделия — «5», что соответствует особо high-классу приёмки. Год выпуска: 87–91.

Основные технические характеристики

Соединитель обладает следующими подтверждёнными параметрами:

• количество контактов — 4 штуки диаметром 2,5 мм, с пайкой проводов;
• максимальный ток на контакт — до 25 А, общий ток — до 100 А;
• сопротивление контактов — не более 1 мОм;
• материал контактов — серебро;
• рабочая частота — до 3 МГц.

Условия эксплуатации и устойчивость

Изделие относится к теплостойким и пылебрызгозащищённым разъёмам. Оно выдерживает:

• вибрацию в диапазоне 1–10000 Гц с ускорением до 100 м/с² (10 g);
• многократные механические удары до 1500 м/с² (150 g) и одиночные удары до 10000 м/с²;
• температурный диапазон от минус 60 до плюс 100 °C с учётом перегрева контактов — до плюс 180 °C, а также смену температур в тех же пределах.

Срок сохраняемости составляет 15–20 лет.

Применение

Благодаря всеклиматическому исполнению и высокой стойкости к вибрации, ударам и перепадам температур, розетка применяется в электрических цепях, где требуется надёжное соединение экранированного кабеля с обеспечением пылебрызгозащиты. Изделие подходит для внутреннего объёмного монтажа в составе соединителей серии 2РТТ.

Комплектация

В поставку входит кабельная розетка 2РТТ20КПЭ4Г6В в соответствии с заявленным исполнением. Данные о производителе, стране производства, гарантии и дополнительных сертификатах в представленной информации не указаны.
