Назначение изделия

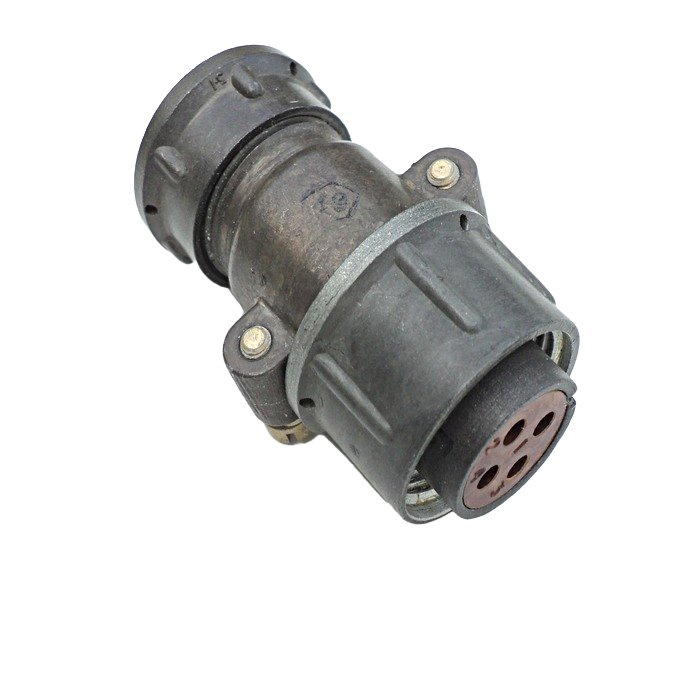

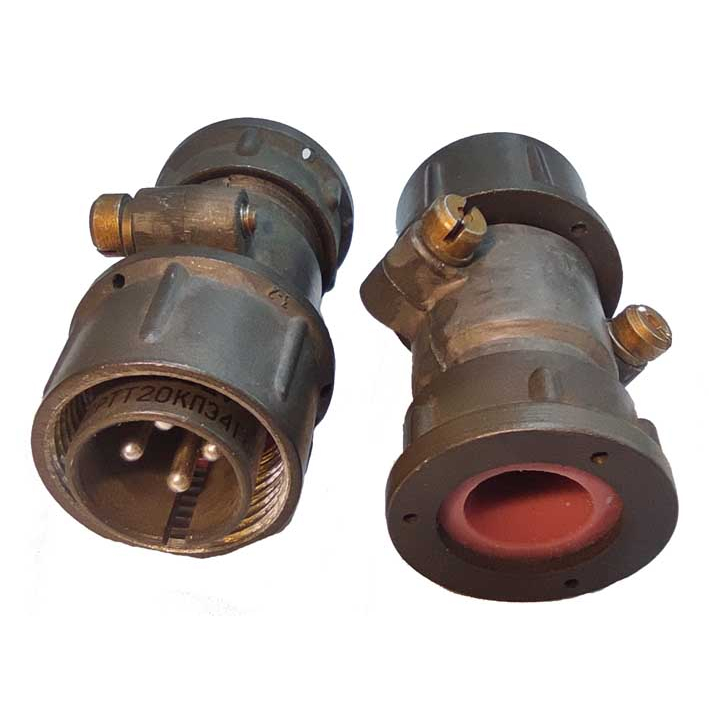

2РТТ20КПЭ4Г6-ОВ — это кабельная розетка цилиндрического соединителя серии 2РТТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка применяется там, где требуется надёжное электрическое соединение при воздействии неблагоприятных внешних факторов: перепадов температур, вибраций, ударов, повышенной влажности и пониженного атмосферного давления. Конструкция рассчитана на эксплуатацию в составе кабельных сборок с экранированным кабелем, что делает её применимой в тех случаях, когда важно защитить передаваемый сигнал от внешних электромагнитных помех.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного изделия. Значения относятся именно к исполнению 2РТТ20КПЭ4Г6-ОВ и не должны переноситься на другие модели серии без проверки документации.

• Тип изделия: кабельная розетка цилиндрического соединителя серии 2РТТ.
• Число контактов: 4.
• Диаметр контактов: 2,5 мм.
• Токовая нагрузка: до 25 А на контакт и до 100 А суммарно.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Частотный диапазон: постоянный и переменный ток частотой до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм.
• Сопротивление контакта: не более 1 мОм.
• Количество сочленений-расчленений: до 500 циклов.
• Наработка: не менее 1000 часов.
• Срок сохраняемости: 15–20 лет.

Соединитель выполнен пылебрызгозащищённым и теплостойким. Присоединение проводов — пайка. Розетка оснащена гайкой патрубка для экранированного кабеля.

Условия эксплуатации

Изделие сохраняет работоспособность в расширенном диапазоне внешних воздействий, что подтверждается следующими параметрами:

• Диапазон рабочих температур: от минус 60 до плюс 180 градусов Цельсия.
• Вибрационные нагрузки: диапазон 1–10000 Гц при ускорении до 100 метров на секунду в квадрате.
• Механические удары: до 1500 метров на секунду в квадрате.
• Пониженное атмосферное давление: до 1,3·10⁻⁴ Па.
• Климатическое исполнение: всеклиматическое, индекс «ОВ».

Совокупность этих характеристик позволяет использовать розетку в аппаратуре, работающей на открытых площадках, в неотапливаемых помещениях, в высотных и подвижных объектах, где обычные соединители быстро выходят из строя.

Область применения и особенности монтажа

Благодаря четырём силовым контактам диаметром 2,5 мм и токовой нагрузке до 25 А на контакт, розетка 2РТТ20КПЭ4Г6-ОВ подходит для передачи как силовых, так и сигнальных цепей в пределах одного соединителя. Экранированное исполнение с гайкой патрубка обеспечивает механическое крепление экранированного кабеля и его электрическую связь с корпусом, что снижает уровень помех и повышает помехозащищённость линии. Пайка проводов даёт стабильное и долговечное соединение, устойчивое к вибрациям и термоциклированию.

Изделие изготавливается ОАО «Завод Элекон» (Казань) по ТУ ГЕО 364.120ТУ или аналогичным техническим условиям. При подборе ответной части и кабеля следует ориентироваться на число и диаметр контактов, допустимый ток и напряжение, а также на тип присоединения проводов. Перед монтажом рекомендуется проверить комплектность и состояние контактных элементов, а пайку выполнять с соблюдением температурного режима, не допуская перегрева изоляционных деталей.

Краткое резюме

2РТТ20КПЭ4Г6-ОВ — пылебрызгозащищённая теплостойкая кабельная розетка с четырьмя контактами диаметром 2,5 мм, рассчитанная на напряжение до 850 В, ток до 25 А на контакт, до 500 циклов сочленения и наработку не менее 1000 часов. Всеклиматическое исполнение «ОВ», рабочий диапазон температур от минус 60 до плюс 180 градусов Цельсия, стойкость к вибрациям, ударам и пониженному давлению делают её пригодной для ответственных применений в силовой и сигнальной коммутации.
