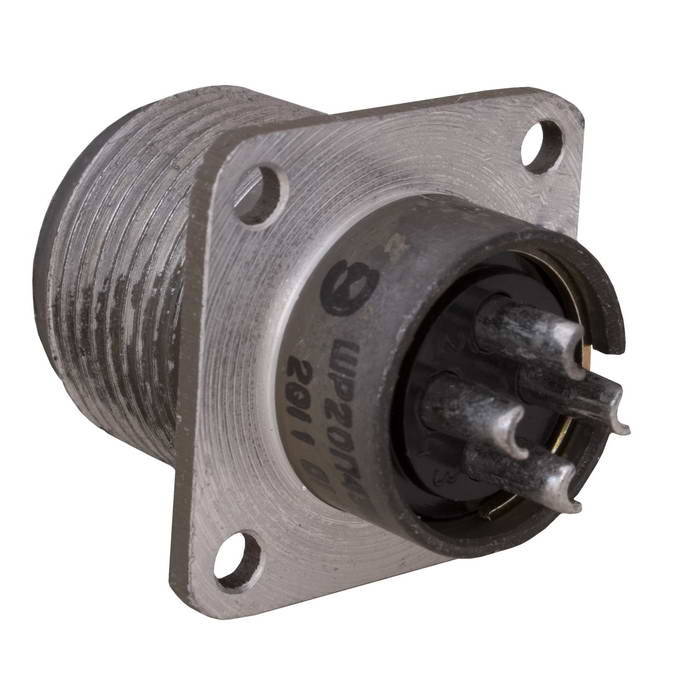

Назначение соединителя 2РТТ20КПЭ4Г39В

2РТТ20КПЭ4Г39В — цилиндрический низкочастотный пылебрызгозащищённый соединитель, предназначенный для соединения и разъединения электрических цепей переменного и постоянного тока с частотой до 3 МГц. Изделие применяется в электро- и радиоаппаратуре, где требуется надёжная коммутация цепей при воздействии внешних механических и климатических факторов.

Соединитель является вилкой, соответствующей розетке ШР20П4ЭШ4. Конструкция негерметичная, климатическое исполнение УХЛ — изделие рассчитано на внутренний монтаж, при этом допускается наружная установка при условии дополнительной защиты.

Основная область применения — коммутация силовых и сигнальных цепей в составе электротехнических и радиотехнических устройств, работающих в широком диапазоне температур и при повышенных вибрационных и ударных нагрузках.

Подтверждённые технические характеристики

• Количество контактов — 4, диаметр каждого контакта — 1,5 мм.
• Рабочее напряжение — до 850 В.
• Максимальная токовая нагрузка на контакт — до 20 А, рабочий ток — до 10 А.
• Сечение подсоединяемого провода — не более 1,93 квадратного миллиметра.
• Сопротивление контакта — не более 0,0025 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с учётом перегрева контактов — до плюс 110 градусов Цельсия.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.
• Количество сочленений-расчленений — до 500.

Устойчивость к внешним воздействиям

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате. Изделие устойчиво к механическим ударам: одиночным с ускорением до 5000 метров на секунду в квадрате и многократным с ускорением до 350 метров на секунду в квадрате.

Допускается воздействие линейного ускорения до 2000 метров на секунду в квадрате. Соединитель сохраняет работоспособность при пониженном давлении 1,3 на 10 в минус четвёртой степени Паскаля, что подтверждает возможность его применения в условиях, приближенных к вакууму.

Конструктивные особенности и совместимость

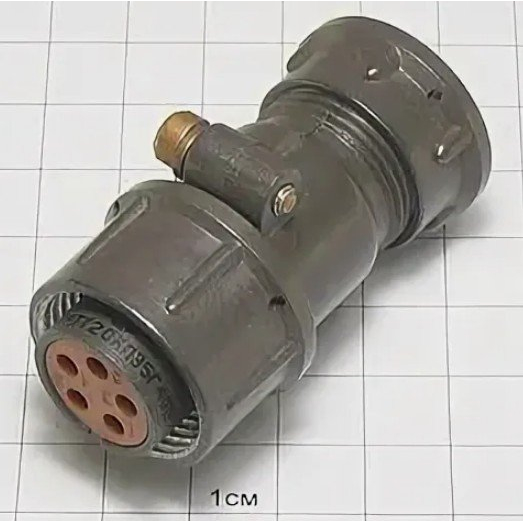

Розетка ШР20П4ЭШ4 представляет собой кабельную розетку с прямым патрубком, диаметр прохода которого составляет 24 мм. Вилка 2РТТ20КПЭ4Г39В совместима с изделиями серий 2РТТ и 2РТ-А. Поляризация выполнена одношпоночной, соединение с розеткой — резьбовое, что обеспечивает надёжную фиксацию и исключает неправильное сочленение.

Пылебрызгозащищённое исполнение позволяет эксплуатировать соединитель в условиях повышенной влажности и запылённости при соблюдении требований к монтажу. Изделие не является герметичным, поэтому при наружной установке требуется дополнительная защита от прямого воздействия воды.

Условия эксплуатации и монтажа

Монтаж соединителя осуществляется в составе электро- и радиоаппаратуры. Климатическое исполнение УХЛ подразумевает работу в умеренном и холодном климате. При внутреннем монтаже дополнительная защита не требуется, при наружном — необходима защита от атмосферных осадков.

Сечение подсоединяемого провода ограничено значением 1,93 квадратного миллиметра, что следует учитывать при подготовке кабеля. Резьбовое соединение с розеткой обеспечивает механическую прочность и стабильность электрического контакта при вибрациях и ударах.
