2РТТ20КПЭ4Г39В: кабельная розетка для надёжных электрических соединений

Соединитель 2РТТ20КПЭ4Г39В применяется для создания разъёмных электрических соединений в радиоэлектронной, приборной и промышленной аппаратуре. Это кабельная розетка серии 2РТТ в пылебрызгозащищённом исполнении, рассчитанная на работу в цепях постоянного и переменного тока.

Конструктивные особенности 2РТТ20КПЭ4Г39В

Маркировка 2РТТ20КПЭ4Г39В отражает основные параметры исполнения разъёма:

• 2РТТ — серия цилиндрических соединителей общего назначения.

• 20 — типоразмер корпуса.

• КП — кабельное исполнение с прямым патрубком.

• Э — конструкция для применения с экранированным кабелем.

• 4 — четырёхконтактная схема.

• Г — кабельная розетка с гнездовыми контактами.

• 39 — вариант поляризации изолятора.

• В — обозначение исполнения в маркировке изделия.

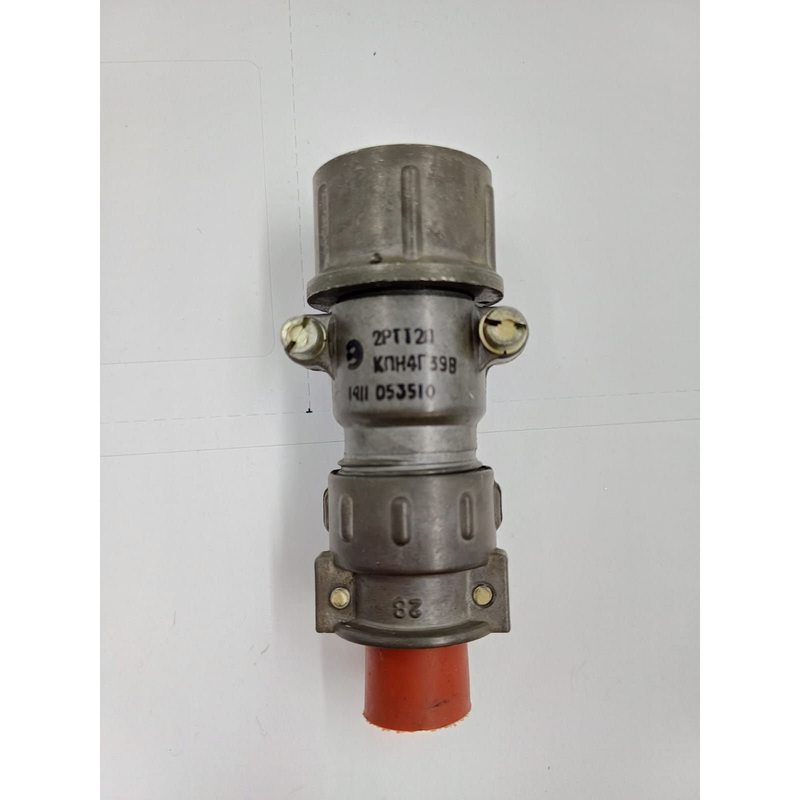

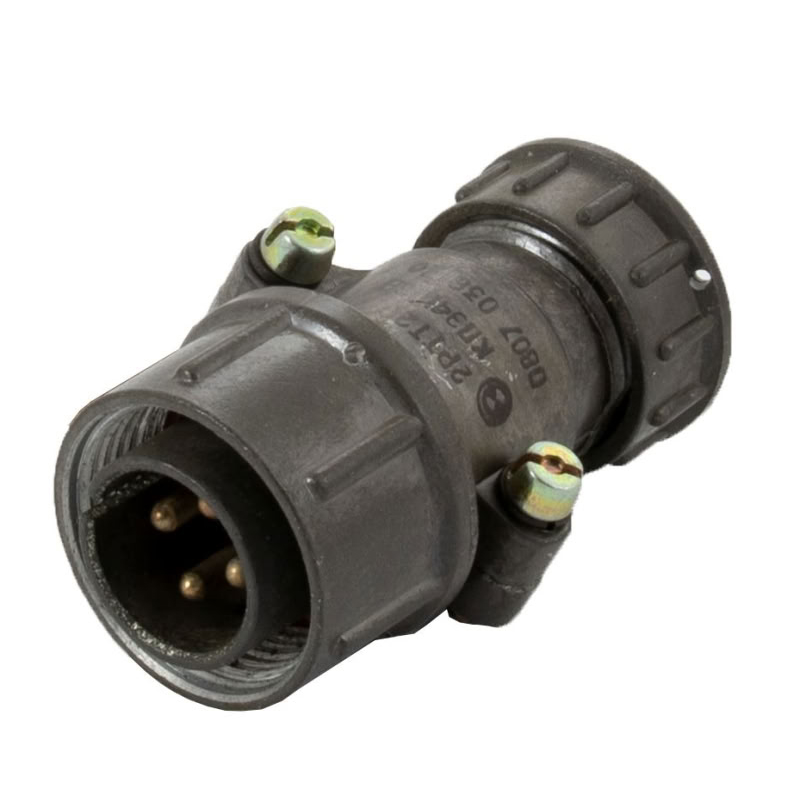

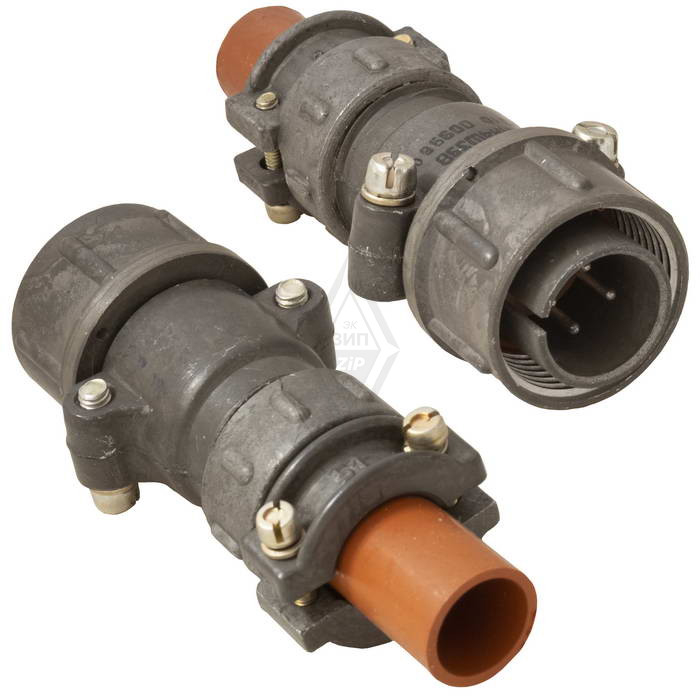

По данным технических описаний, изделие представляет собой кабельную розетку с прямым патрубком, предназначенную для экранированного кабеля. Четыре контакта позволяют организовать передачу питания, управляющих и сигнальных цепей в одном компактном соединении.

Назначение и области применения

Разъём 2РТТ20КПЭ4Г39В используют там, где необходимо обеспечить стабильное подключение кабельных линий и защитить контактную группу от внешних воздействий. Соединители серии 2РТТ применяются в цепях постоянного и переменного тока с частотой до 3 МГц; для серии указывается рабочее напряжение до 850 В при соблюдении параметров конкретной контактной схемы и технических условий.

Типичные направления применения:

• радиоэлектронная и радиотехническая аппаратура;

• измерительные комплексы и приборные системы;

• промышленное оборудование и шкафы управления;

• средства связи и автоматики;

• наземная, полевая и морская техника;

• оборудование, где требуется использование экранированного кабеля.

Преимущества исполнения

Ключевая особенность 2РТТ20КПЭ4Г39В — сочетание четырёхконтактной компоновки, кабельного прямого патрубка и возможности работы с экраном кабеля. Экранирование особенно важно для цепей, чувствительных к электромагнитным помехам: оно помогает сохранять качество сигнала и снижать влияние внешних наводок.

Цилиндрическая конструкция с резьбовым сочленением способствует надёжной фиксации ответных частей. Для соединителей данного семейства также указываются пылебрызгозащищённое исполнение, контактные покрытия на основе серебра или никеля и монтаж пайкой.

Что важно учитывать при подборе

Перед применением 2РТТ20КПЭ4Г39В рекомендуется проверить совместимость с ответной частью по серии, типоразмеру, контактной схеме и поляризации. Для этой модели в технических каталогах указывается ответная часть — вилка ШР20П4ЭШ4 .

Также необходимо сверить:

• допустимый ток для выбранного диаметра контактов;

• рабочее напряжение и частоту цепи;

• способ ввода и диаметр используемого кабеля;

• требования к экранированию;

• условия эксплуатации по температуре, вибрации, ударам и влажности;

• применимые технические условия и конструкторскую документацию.

2РТТ20КПЭ4Г39В — практичное решение для формирования разъёмного кабельного подключения в оборудовании, где важны механическая фиксация, защита контактов и корректная организация экранированной линии.
