Назначение соединителя

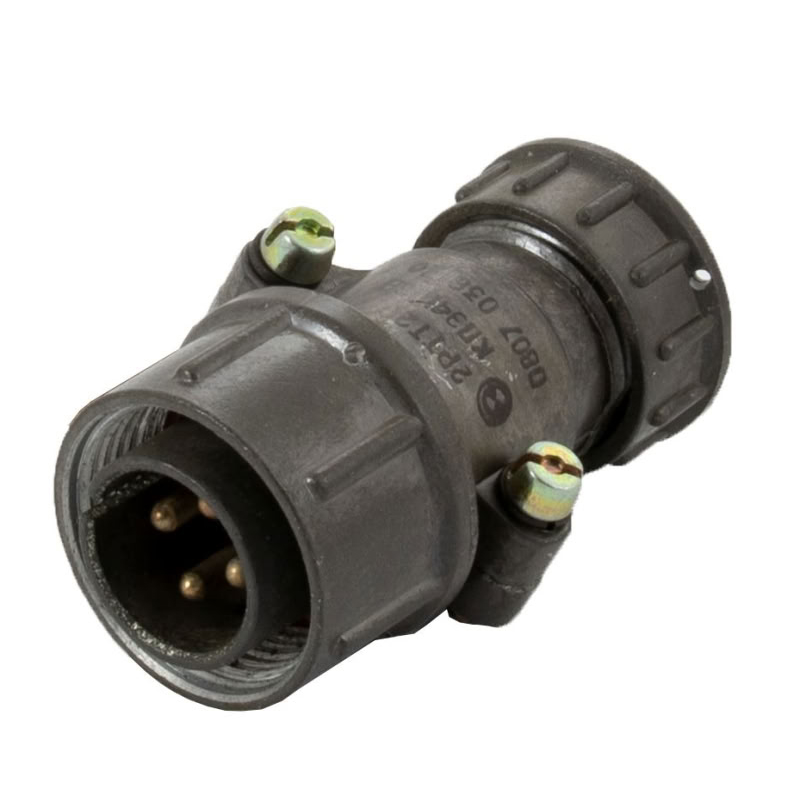

2РТТ20КПЭ4Г39В — низкочастотный цилиндрический соединитель (розетка), предназначенный для организации надёжного и быстроразъёмного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РТТ20 и выпущено в 2015 году с приёмкой «5» (военное представительство, приёмо-сдаточные испытания по техническим условиям Гостехкомиссии), что подтверждает его соответствие повышенным требованиям к качеству и надёжности.

Розетка применяется там, где необходима устойчивая работа электрооборудования при воздействии неблагоприятных климатических и механических факторов: в промышленной автоматизации, на транспорте, в военной и аэрокосмической технике, а также в измерительном и испытательном оборудовании.

Конструкция и особенности

Соединитель выполнен по байонетному типу, что обеспечивает быстрое и надёжное сочленение с ответной частью. Розетка приборного типа предназначена для внутреннего монтажа. Маркировка указывает на всеклиматическое исполнение (В) и наличие патрубка типа «Г» с резиновыми уплотнителями, которые защищают контакты от влаги, пыли и агрессивных сред.

• Тип соединителя: цилиндрический, низкочастотный, байонетный.
• Тип контакта: розетка (гнездо).
• Количество контактов: 39.
• Количество рядов контактов: 4.
• Покрытие контактов: серебро.
• Поляризация: одношпоночная, исключающая неправильное сопряжение.
• Герметизация: патрубок типа «Г» с резиновыми уплотнителями.
• Экранирование: конструкция допускает применение экранированного кабеля для защиты от электромагнитных помех.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильную проводимость, а высокая изоляция между контактами гарантирует надёжную работу электрических цепей.

Технические характеристики

Соединитель рассчитан на эксплуатацию в цепях постоянного и переменного тока с частотой до 3 МГц. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Всеклиматическое исполнение (В) подтверждает работоспособность при повышенной влажности (до 98% при плюс 35 градусах Цельсия), в условиях соляного тумана и воздействия плесневых грибов.

Розетка обладает высокой вибро- и ударостойкостью, что соответствует требованиям к эксплуатации при значительных механических нагрузках. Износостойкость соединения рассчитана не менее чем на 500 циклов сочленения и расчленения.

Области применения

Благодаря сочетанию герметичности, широкого температурного диапазона и стойкости к механическим воздействиям соединитель востребован в следующих сферах:

1. Промышленное оборудование: системы автоматизации, станки с числовым программным управлением, промышленные контроллеры и робототехника.
2. Транспорт: железнодорожный, автомобильный и морской — для систем управления, сигнализации, освещения и связи.
3. Военная и аэрокосмическая техника: бортовая аппаратура самолётов и вертолётов, наземное и морское военное оборудование.
4. Измерительное и испытательное оборудование: подключение датчиков и измерительных приборов в лабораторных и полевых условиях.

Таким образом, 2РТТ20КПЭ4Г39В представляет собой надёжный всеклиматический соединитель, пригодный для ответственных применений, где важны герметичность, виброустойчивость и стабильность электрических параметров.
