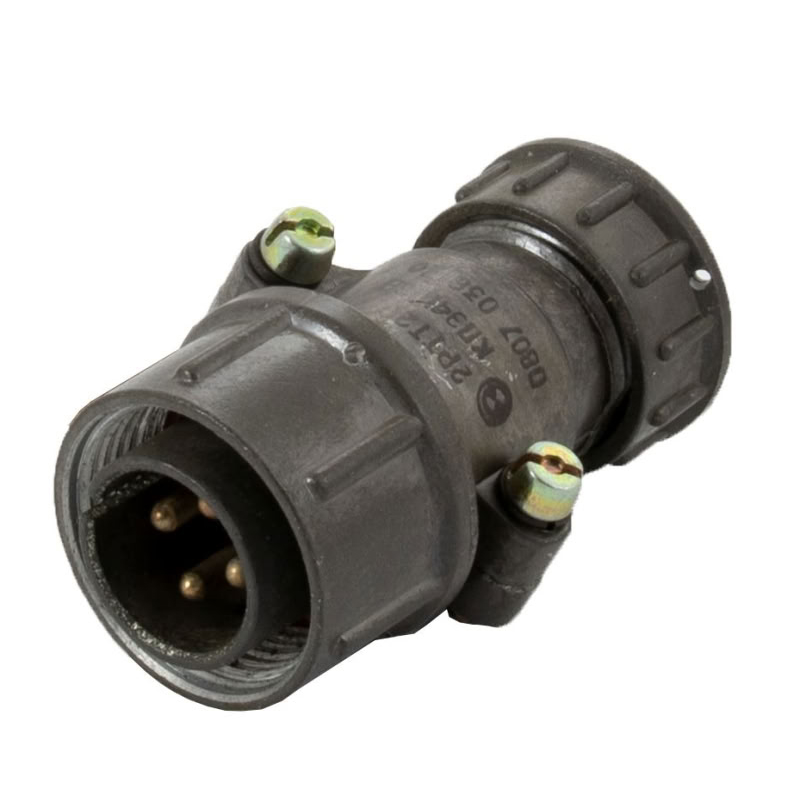

Назначение соединителя 2РТТ20КПЭ4Г39В

Соединитель 2РТТ20КПЭ4Г39В представляет собой цилиндрический низкочастотный пылебрызгозащищённый соединитель, выполненный в виде кабельной прямой розетки для экранированного кабеля. Изделие выпускается заводом «Каскад» и проходит отделочное испытание службой технического контроля, то есть поставляется с отметкой ОТК 2024 года.

Основное назначение данного соединителя — обеспечение электрического соединения цепей постоянного и переменного тока в составе электронной, радиоэлектронной и контрольно-измерительной аппаратуры. Конструкция рассчитана на работу во внутренних соединениях, где требуется компактный цилиндрический разъём с защитой от пыли и брызг, а также с экранированием подводимого кабеля.

Подтверждённые особенности и характеристики

Соединитель предназначен для электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие изготавливается во всеклиматическом исполнении по техническим условиям ГЕ0.364.120 ТУ. Ниже перечислены особенности, подтверждённые обозначением и описанием модели.

• Тип соединителя — 2РТТ, низкочастотный цилиндрический соединитель.
• Условный размер корпуса — 20.
• Корпус кабельный, патрубок прямой.
• Гайка предназначена для подключения экранированного кабеля, что обеспечивает экранирование соединения.
• Количество контактов — 4.
• Исполнение — розетка (буквенное обозначение Г).
• Сочетание контактов — 39.
• Климатическое исполнение — всеклиматическое (буквенное обозначение В).
• Степень защиты — пылебрызгозащищённое исполнение.
• Отделочное испытание — ОТК, 2024 год.

Таким образом, маркировка 2РТТ20КПЭ4Г39В полностью расшифровывает конструктивные и климатические параметры изделия: от типа соединителя и размера корпуса до количества контактов и всеклиматического исполнения.

Область применения

Соединители серии 2РТТ20КПЭ широко применяются в электро-, радио- и контрольно-измерительных приборах для внутренних соединений. Прямая кабельная розетка с гайкой для экранированного кабеля удобна там, где требуется подключить экранированный кабель к прибору или блоку и сохранить целостность экрана.

Благодаря всеклиматическому исполнению изделие может эксплуатироваться в различных климатических условиях в составе аппаратуры, рассчитанной на соответствующий диапазон. Пылебрызгозащищённая конструкция снижает риск попадания пыли и брызг внутрь разъёма, что важно для приборов, работающих в цеховых, лабораторных и полевых условиях.

Применение и монтаж

Соединитель используется для коммутации четырёх электрических цепей. Прямой патрубок и гайка для экранированного кабеля позволяют закрепить кабель в корпусе розетки и обеспечить механическую фиксацию экрана. При монтаже следует учитывать предельные параметры: напряжение до 850 В амплитудного значения и частоту до 3 МГц.

Изделие предназначено для внутренних соединений, поэтому его применяют в составе готовых приборов и блоков, а не в качестве наружной силовой арматуры. Сочетание контактов 39 определяет схему коммутации, а количество контактов — четыре — ограничивает число одновременно подключаемых цепей.

Краткая сводка

1. Наименование: 2РТТ20КПЭ4Г39В.
2. Артикул: 5448.
3. Категория: 2РТТ20.
4. Тип: розетка кабельная прямая для экранированного кабеля.
5. Число контактов: 4.
6. Напряжение: до 850 В (амплитудное значение).
7. Частота: до 3 МГц.
8. Исполнение: всеклиматическое, по ТУ ГЕ0.364.120 ТУ.
9. Защита: пылебрызгозащищённое исполнение.
10. Год выпуска и испытаний: 2024, ОТК.

Соединитель 2РТТ20КПЭ4Г39В — это компактное и функциональное решение для внутренней коммутации экранированных цепей в приборах и аппаратуре, рассчитанное на эксплуатацию в широком диапазоне климатических условий.
