Назначение вилки кабельной 2РТТ20КПЭ3ШВ

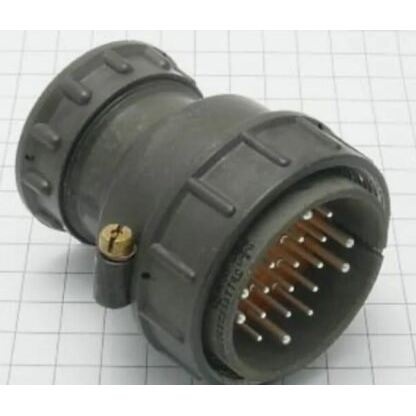

Вилка кабельная 2РТТ20КПЭ3ШВ производства АО «Завод Элекон» относится к семейству низкочастотных цилиндрических соединителей типа 2РТТ и предназначена для присоединения неэкранированного кабеля в электрических цепях постоянного и переменного тока. Изделие используется как кабельный соединитель в радио‑ и электронной аппаратуре общего назначения, в том числе в промышленных и бортовых системах, где требуется надежное механическое и электрическое сочленение. Артикул товара — 5445, категория — 2РТТ20.

Основное назначение вилки заключается в обеспечении коммутации цепей постоянного и переменного тока с частотой до нескольких сотен кГц. Применение охватывает устройства, в которых важны стабильный контакт, виброустойчивость и защита от воздействия внешней среды.

Подтверждённые особенности и технические параметры

Конструктивные и электрические свойства вилки 2РТТ20КПЭ3ШВ определяются её принадлежностью к типовому ряду 2РТТ и расшифровкой обозначения.

• Условный размер корпуса «20» указывает на наружный диаметр корпуса разъема, соответствующий типовому ряду 2РТТ.
• Буква «П» в обозначении означает патрубок, буква «Э» — брызгозащищенное исполнение, предназначенное для монтажа неэкранированного кабеля.
• Фиксация соединения с розеткой осуществляется резьбовой парой, что обеспечивает надежное прилегание и виброустойчивость.
• Рабочий ток на контакт обычно составляет порядка 20–25 А, что позволяет использовать разъем в цепях с умеренной нагрузкой.
• Максимальное рабочее напряжение обычно находится в диапазоне 700–850 В в зависимости от конкретного варианта исполнения и условий окружения.
• Сопротивление электрического контакта не превышает единиц миллиом (обычно порядка 1–2,5 мОм), что обеспечивает низкие потери и стабильный контакт.
• Корпус чаще всего выполняют из алюминиевого сплава (например, А‑22) с оксидированным покрытием для защиты от коррозии.
• Вставки (изоляторы) изготавливаются из карболита, а контакты часто имеют серебряное покрытие, что улучшает токоведение и долговечность.
• Рабочий температурный диапазон у типовых 2РТТ‑разъемов обычно составляет от минус 60 до плюс 100 градусов Цельсия, с допустимой относительной влажностью до 98 процентов при температуре 40 градусов Цельсия.

Амплитуда напряжения в цепях, где применяется вилка, как правило, не превышает 700–850 В в зависимости от конкретного исполнения и технических условий. Указанные значения относятся к типовым параметрам семейства 2РТТ и могут уточняться для конкретной маркировки. Например, для исполнений 2РТТ20КПЭ3Ш38В или 2РТТ20КПЭ3Ш5В количество контактов, габариты и допустимая нагрузка по току и напряжению могут отличаться.

Применение и условия эксплуатации

Вилка 2РТТ20КПЭ3ШВ применяется в радио‑ и электронной аппаратуре общего назначения, включая промышленные и бортовые системы. Она востребована там, где необходимо соединять неэкранированный кабель с ответной розеткой и обеспечивать надежное механическое и электрическое сочленение в условиях вибрации и умеренных климатических воздействий.

Брызгозащищенное исполнение с патрубком позволяет использовать изделие в средах с повышенной влажностью — вплоть до 98 процентов при температуре 40 градусов Цельсия. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия делает разъем пригодным для многих промышленных и военных условий. Низкое переходное сопротивление контакта (порядка 1–2,5 мОм) и рабочий ток 20–25 А на контакт обеспечивают стабильную работу в цепях с умеренной нагрузкой.

Комплектация и уточнение исполнения

Сведения о комплектации, стране производства, гарантии, сертификатах и стандартах в предоставленных данных отсутствуют. Для точного определения количества контактов, габаритов и допустимой нагрузки по току и напряжению рекомендуется указывать полное исполнение маркировки, например 2РТТ20КПЭ3Ш38В или 2РТТ20КПЭ3Ш5В.
