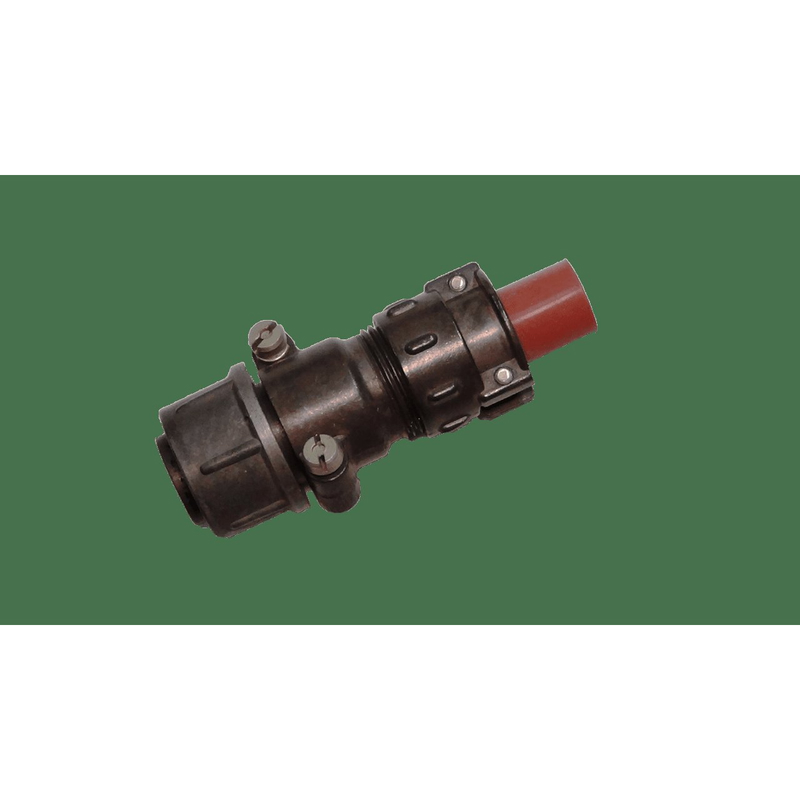

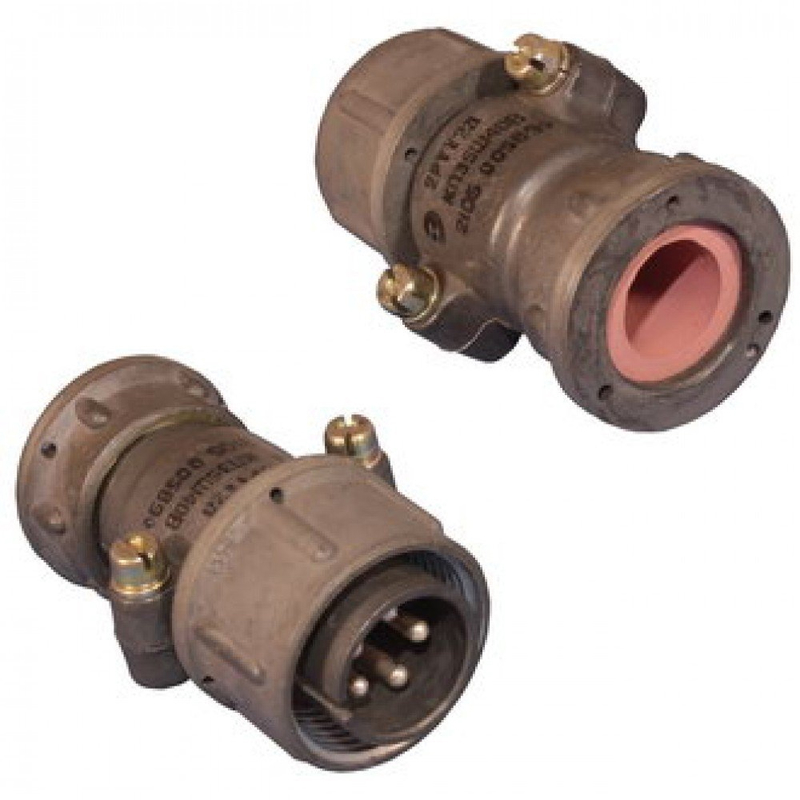

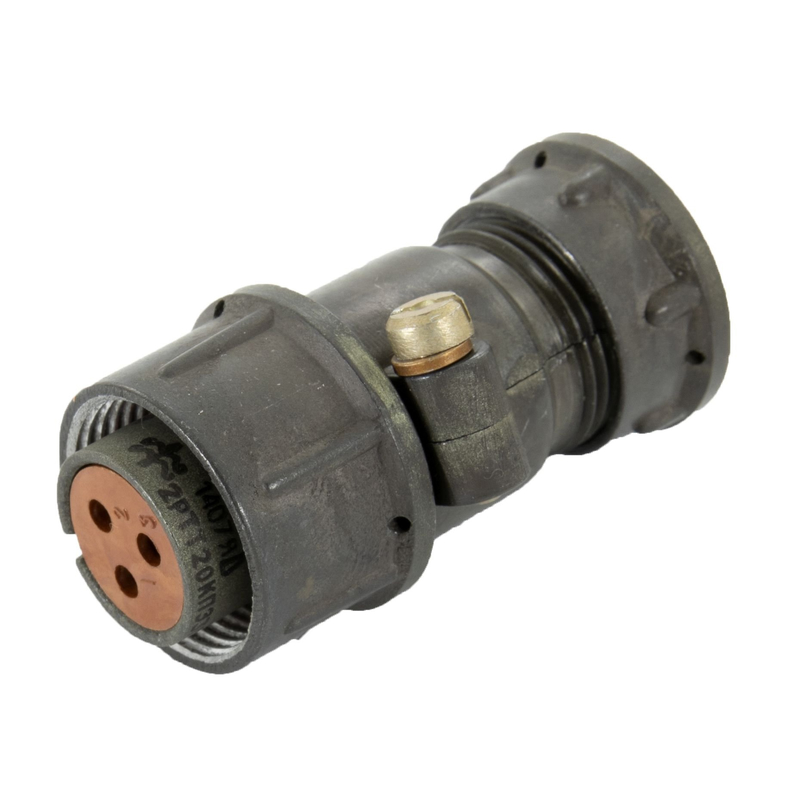

2РТТ20КПЭ3Ш5В Элекон 2024г «ОТК»

Цена:

3550 ₽

В наличии: 101 шт.

Производитель: Элекон

Технические характеристики

Соединитель 2РТТ20КПЭ3Ш5В «Элекон» (приёмка ОТК) — это низкочастотный цилиндрический разъём пылевлагозащищённого исполнения, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц.

По обозначению 2РТТ20КПЭ3Ш5В можно понять основные особенности конструкции:

2РТТ — низкочастотный цилиндрический соединитель пылевлагозащищённого исполнения.
20 — условный размер корпуса (габаритный ряд).
К — кабельный корпус (вилка монтируется на кабеле).
П — прямой патрубок для кабеля.
Э — наличие гайки патрубка для экранированного кабеля (обеспечивается заземление/экран).
3 — количество контактов.
Ш — тип корпуса «вилка» (штепсель).
5 — сочетание контактов (схема коммутации).
В — всеклиматическое исполнение (широкий диапазон температур и внешних условий).

Приёмка «ОТК» означает стандартную заводскую приёмку качества, без дополнительных классов (например, «ВП», «ОСМ» и др.).

Рабочий ток на контакт: до 25 А.
Максимальное рабочее напряжение: до 700 В.
Сопротивление электрического контакта: не более 1 мОм.
Сопротивление изоляции в нормальных условиях: не менее 1000 МОм.
Диаметр контакта: 2,5 мм , материал контакт‑детали с покрытием серебро.
Сочленение контактов — резьбовое , фиксация вилки и розетки по гайке.
Поляризация корпусов — одношпоночная , исключает неправильное сопряжение.

Рабочая температура окружающей среды: от −60 °C до +100 °C , что соответствует всеклиматическому исполнению.
Минимальная наработка: 1000 часов непрерывного функционирования.
Количество сочленений–расчленений (срок службы по циклам): не менее 500 циклов.
Срок сохраняемости: 15 лет в упакованном состоянии.

Габаритные размеры: около 60×39×29,5 мм (длина × максимальный диаметр × высота/толщина).
Предназначен для внутреннего монтажа и монтажа в электрических цепях, где требуется защита от пыли и брызг.
