Назначение разъёма 2РТТ20КПЭ3Ш38В

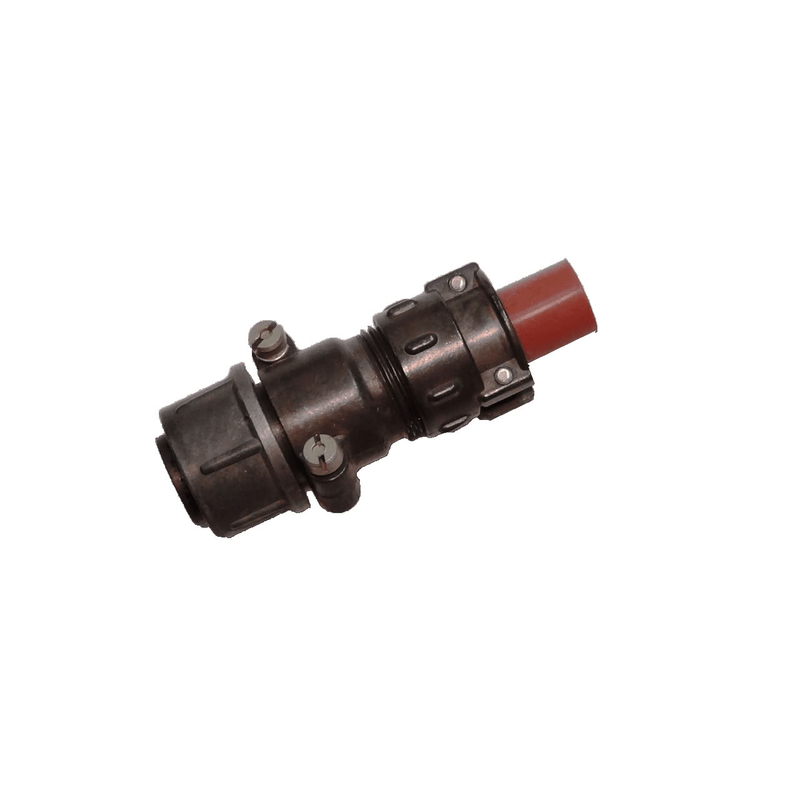

2РТТ20КПЭ3Ш38В производства АО «НПО «Каскад» с приёмкой «ОТК 2024 г.» представляет собой цилиндрический низкочастотный электрический разъём‑вилку кабельного типа. Изделие предназначено для применения в электро‑, радио‑ и контрольно‑измерительной аппаратуре.

Основное назначение соединителя — надёжное соединение и разъединение электрических цепей проводов, кабелей, блоков и узлов. Разъём сохраняет работоспособность в условиях вибраций, повышенной влажности и перепадов температуры, что делает его пригодным для эксплуатации в составе ответственных электротехнических и радиотехнических изделий.

Как правило, разъём устанавливается внутри приборов и блоков радиоэлектронной и измерительной аппаратуры общего назначения, где требуется стабильный электрический контакт и удобство монтажа кабельных соединений.

Конструктивные и технические особенности

Модель 2РТТ20КПЭ3Ш38В выполнена в виде кабельной вилки с прямым патрубком и гайкой для экранированного кабеля. Корпус цилиндрический, с резьбовым соединением и одношпоночной поляризацией, которая исключает некорректную состыковку с ответной розеткой.

Монтаж соединителя выполняется объёмной пайкой. Разъём негерметичный, но пылебрызгозащищённый, всеклиматического исполнения. Это позволяет использовать изделие в аппаратуре, работающей в разнообразных климатических зонах, включая тропические и холодные регионы.

• Тип: вилка кабельная цилиндрическая низкочастотная.
• Присоединение: резьбовое, с одношпоночной поляризацией.
• Кабельный ввод: прямой патрубок с гайкой для экранированного кабеля.
• Монтаж: объёмная пайка.
• Исполнение: негерметичное, пылебрызгозащищённое, всеклиматическое.
• Приёмка: «ОТК», год выпуска — 2024.
• Нормативная база: технические условия ГЕ0.364.120 ТУ (аналог АШДК.434410.060ТУ).

Электрические и эксплуатационные параметры

Соединитель работает в цепях постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 850 В (амплитудное значение). Типичный рабочий ток на контакт составляет порядка 20–200 А в зависимости от конкретного варианта исполнения серий 2РТТ.

Диапазон рабочих температур — примерно от минус 60 до плюс 100 °C. При этом обеспечивается тропико‑ и теплостойкость, а также высокая стойкость к вибрационным и ударным нагрузкам.

Изделие изготавливается по техническим условиям, соответствующим ГЕ0.364.120 ТУ (аналог АШДК.434410.060ТУ), для приёмки «ОТК». При соблюдении условий эксплуатации завод‑изготовитель гарантирует соответствие разъёма всем требованиям этих ТУ.

Область применения

Разъём 2РТТ20КПЭ3Ш38В востребован в производстве и эксплуатации электро‑, радио‑ и контрольно‑измерительной аппаратуры. Его применяют для коммутации кабельных линий внутри блоков и узлов, где необходимы устойчивость к механическим воздействиям и стабильность электрических характеристик.

Благодаря всеклиматическому исполнению и широкому температурному диапазону соединитель подходит для аппаратуры общего назначения, работающей в сложных условиях. Категория качества «ОТК» означает, что деталь проходит отработку и проверку по упрощённым, но достаточным для промышленного применения требованиям.

Артикул изделия — 5442. Категория — 2РТТ20. Производитель — Каскад. Приёмка — «ОТК», год — 2024.
