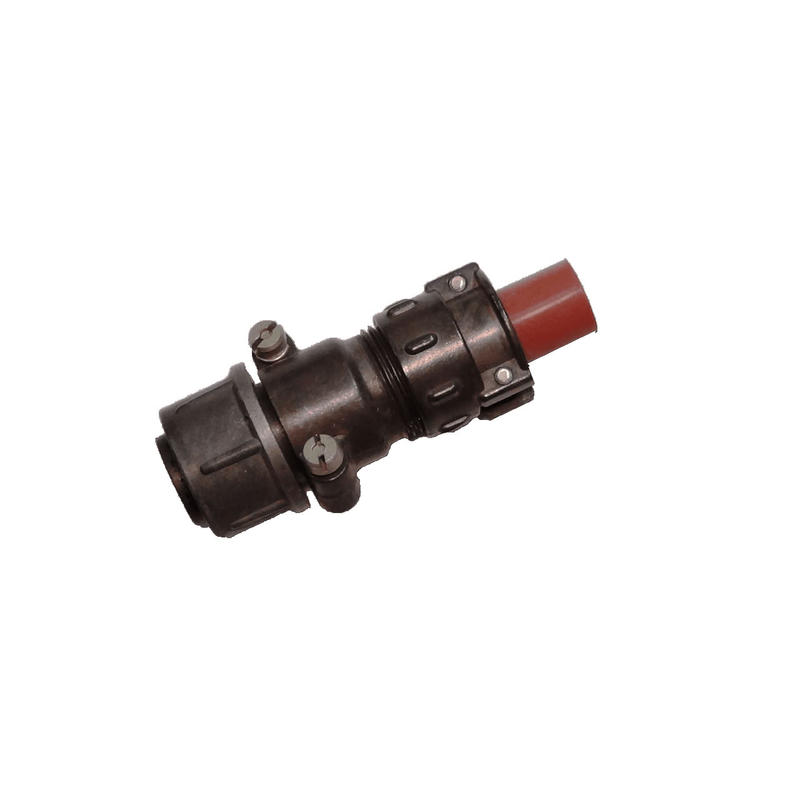

Назначение соединителя 2РТТ20КПЭ3Ш38В

Соединитель 2РТТ20КПЭ3Ш38В производства завода «Элекон» относится к серии низкочастотных цилиндрических соединителей 2РТТ. Изделие предназначено для разъемного соединения электрических цепей постоянного и переменного тока в различных радиоэлектронных и промышленных устройствах. Применение охватывает те случаи, когда требуется надежное электрическое сочленение при сохранении возможности оперативного разъединения цепей.

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Такие параметры позволяют использовать его в составе низкочастотных трактов, цепей питания и управления.

Особенности и конструктивное исполнение

Модель имеет пылебрызгозащитное исполнение, что обеспечивает защиту контактной группы от пыли и брызг при эксплуатации. Исполнение «В» — всеклиматическое: соединитель работоспособен в широком диапазоне температур и при повышенной влажности. Изготавливается для внутреннего монтажа по техническим условиям ГЕ0.364.120 ТУ.

Расшифровка условного обозначения по типовой структуре серии 2РТТ:

• 2РТТ — серия низкочастотных цилиндрических соединителей завода «Элекон»;
• 20 — условный размер корпуса, связанный с типоразмером (диаметр);
• КПЭ — модификация конструкции, например тип контактного узла, наличие экрана или пылебрызгозащиты;
• 3 — количество контактов;
• Ш — часть соединителя, обозначающая вилку (штыревую часть);
• 38 — условный номер контактного набора или комбинации контактов;
• В — всеклиматическое исполнение.

Сочленение выполняется, как правило, с резьбовой фиксацией. Это обеспечивает надёжный силовой контакт и устойчивость к вибрациям при работе оборудования.

Материалы и приёмка «ОТК»

Корпус соединителя изготавливается из алюминиевого сплава. Изолятор выполняется из термореактивных материалов, например бакелита или аналога. Контакты обычно имеют серебряное покрытие, что способствует низкому переходному сопротивлению.

В контексте поставок и каталогов отметка «ОТК» указывает на процедуру внутренней приёмки изделия на заводе-изготовителе. Предприятие-изготовитель подтверждает соответствие соединителя требованиям технических условий. Вид приёмки влияет на документальное сопровождение и объём контроля, но не меняет конструкцию и основные параметры изделия.

Приёмка: «ОТК». Год выпуска: 2024. Производитель: Элекон. Артикул: 5441. Категория: 2РТТ20.

Применение

Соединитель 2РТТ20КПЭ3Ш38В применяется для коммутации электрических цепей в радиоэлектронной аппаратуре, промышленных устройствах и системах, где требуется пылебрызгозащищённое всеклиматическое исполнение. Вилка Ш сочленяется с ответной частью соединителя соответствующего типоразмера и контактного набора. Область применения включает внутренний монтаж, при котором важны устойчивость к вибрациям, широкий температурный диапазон и защита от воздействия влаги и пыли.
