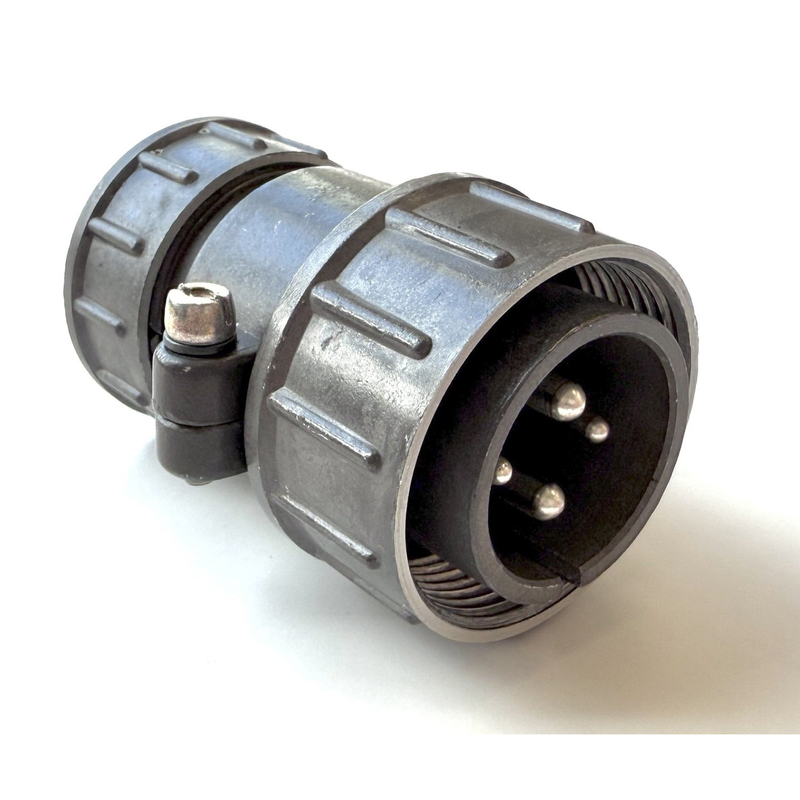

2РТТ20КПЭ3Г5В: кабельная розетка для надёжных электрических соединений

2РТТ20КПЭ3Г5В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, выполненный в виде кабельной розетки. Изделие предназначено для создания разъёмных соединений в электрических цепях радиоэлектронной, радиотехнической и промышленной аппаратуры, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность электрического контакта.

Соединитель имеет корпус условного размера 20 и три гнездовых контакта диаметром 2,5 мм. Резьбовой способ сочленения помогает надёжно фиксировать разъём в рабочем положении, а одношпоночная поляризация исключает неправильную ориентацию при подключении.

Конструктивные особенности

Маркировка 2РТТ20КПЭ3Г5В отражает конструкцию разъёма: это кабельное исполнение с прямым патрубком и гайкой, рассчитанной на работу с экранированным кабелем. Корпус изготовлен из алюминиевого сплава с оксидированным покрытием, а изолятор — из карболита. Такое решение сочетает механическую жёсткость, электроизоляционные свойства и пригодность к эксплуатации в широком диапазоне условий.

Контакты выполнены из латуни и имеют серебряное покрытие. Серебрение способствует снижению переходного сопротивления и поддержанию устойчивого контакта при многократных соединениях и разъединениях. Для электрического монтажа применяется пайка, а контакты предусмотрены извлекаемыми, что упрощает обслуживание при необходимости замены контактной группы.

Технические характеристики

Указанные параметры характерны для исполнения 2РТТ20КПЭ3Г5В; при проектировании оборудования следует сверять требования конкретного применения с действующей технической документацией.

Устойчивость к условиям эксплуатации

Разъём 2РТТ20КПЭ3Г5В рассчитан на применение во всеклиматическом исполнении. Он может эксплуатироваться при температурах от −60 до +100 °C, при относительной влажности до 98% при +25 °C, а также в условиях вибрационных и ударных нагрузок. Заявленный ресурс составляет до 500 циклов сочленения и расчленения, а минимальная наработка — 1000 часов.

Для оборудования, работающего в подвижных установках, шкафах автоматики, измерительных комплексах и промышленной электронике, особенно важны резьбовая фиксация и устойчивость контактов к вибрации. Серия 2РТТ применяется в цепях постоянного и переменного тока; для типоразмера 20 доступны исполнения с несколькими вариантами контактных схем.

Где применяется 2РТТ20КПЭ3Г5В

Кабельная розетка 2РТТ20КПЭ3Г5В подходит для формирования разъёмных соединений между кабельными линиями и аппаратурой. Типичные направления применения:

• Радиотехнические и радиоэлектронные устройства.

• Промышленные системы автоматики и управления.

• Электрооборудование транспортной и специальной техники.

• Измерительные, испытательные и диагностические комплексы.

• Силовые и сигнальные цепи с повышенными требованиями к надёжности разъёма.

• Аппаратура, эксплуатируемая при вибрациях, перепадах температур и высокой влажности.

Пример применения: в составе кабельной сборки 2РТТ20КПЭ3Г5В может использоваться как розеточная часть соединения для подключения трёх проводников к совместимой блочной вилке. Резьбовая гайка фиксирует соединение, а одношпоночная ориентация помогает подключить контакты в предусмотренном положении. Совместимость указывается, в частности, с блочными вилками типов 2РТ-А и ШР.

Вывод

2РТТ20КПЭ3Г5В — компактная трёхконтактная кабельная розетка серии 2РТТ с контактами 2,5 мм, резьбовым соединением и конструкцией для монтажа методом пайки. Сочетание прочного корпуса, серебряного покрытия контактов, широкого температурного диапазона и устойчивости к механическим воздействиям делает её практичным решением для ответственных электрических соединений в промышленной и специальной аппаратуре.
