Назначение и общее описание

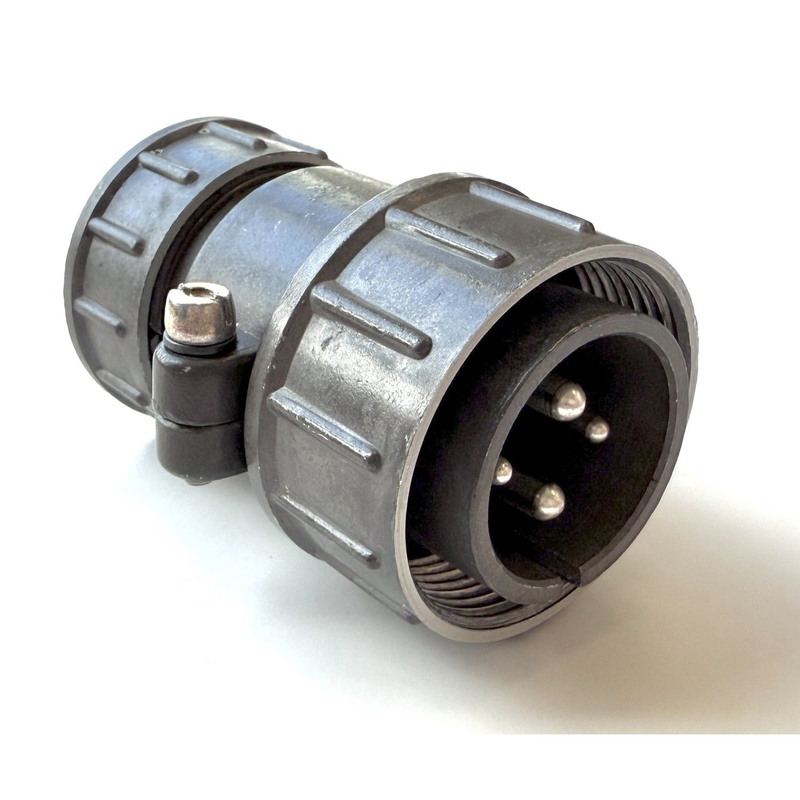

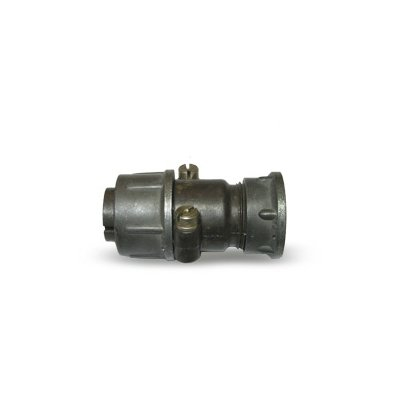

2РТТ20КПЭ3Г5В — это кабельная розетка низкочастотного цилиндрического соединителя серии 2РТТ. Изделие относится к классу пылебрызгозащищённых соединителей и предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединители этой серии выпускаются во всеклиматическом исполнении В, что подразумевает эксплуатацию в различных климатических зонах.

Кабельная розетка применяется для объёмного монтажа и обеспечивает надёжное электрическое соединение при помощи резьбового сочленения. Маркировка «5» в составе обозначения соответствует 2015 году выпуска согласно внутреннему коду завода.

Расшифровка обозначения 2РТТ20КПЭ3Г5В

Обозначение изделия построено по стандартной схеме и содержит информацию о конструкции и электрических параметрах соединителя:

• 2РТТ — тип соединителя;
• 20 — размер корпуса;
• К — кабельное исполнение;
• П — прямой патрубок;
• Э — гайка для экранированного кабеля;
• 3 — количество контактов (3 контакта);
• Г — розетка;
• 5В — сочетание контактов и исполнение.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применение в составе радиоэлектронной и радиотехнической аппаратуры.

• Рабочий ток контактов: 25 А.
• Максимальное рабочее напряжение постоянного тока: не более 700 В (амплитудное значение).
• Диаметр контактов: 2,5 мм.
• Покрытие контактов: серебро.
• Количество сочленений-расчленений: 500.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Габаритные размеры: диаметр 29,5 мм, длина 60 мм.

Устойчивость к механическим воздействиям

• Вибрация синусоидальная: диапазон 1–1000 Гц, ускорение до 100 метров на секунду в квадрате.
• Удар одиночный: до 10 000 метров на секунду в квадрате.
• Удар многократный: до 1500 метров на секунду в квадрате.

Монтаж и применение

Метод монтажа — пайка, объёмный. Сочленение с ответной частью резьбовое, что обеспечивает механическую фиксацию и стабильность электрического контакта при воздействии вибрации и ударов. Конструкция с гайкой для экранированного кабеля и прямым патрубком позволяет использовать изделие в составе кабельных сборок, где требуется защита от пыли и брызг.

Соединитель 2РТТ20КПЭ3Г5В применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для внутреннего монтажа. Благодаря всеклиматическому исполнению В и широкому диапазону рабочих температур изделие подходит для эксплуатации в составе оборудования, работающего в сложных условиях окружающей среды.

Ключевые особенности

• Пылебрызгозащищённое исполнение корпуса.
• Всеклиматическое исполнение В.
• Три контакта диаметром 2,5 мм с серебряным покрытием.
• Рабочий ток до 25 А на контакт.
• Резьбовое сочленение и ресурс до 500 циклов соединения-разъединения.
• Рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия.

Изделие поставляется без указания производителя в предоставленных данных, поэтому конкретные сведения о стране производства, комплектации и гарантии в описании не приводятся.
