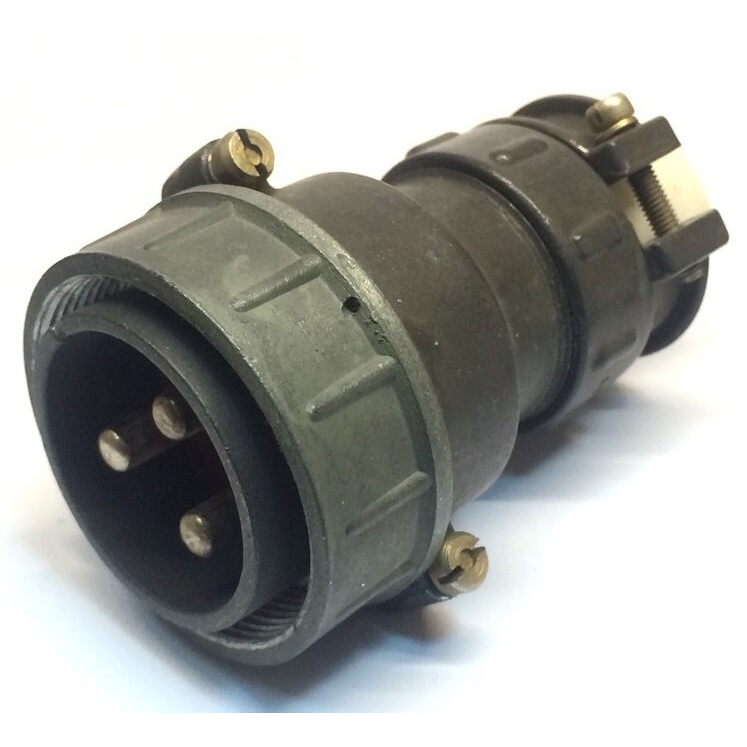

2РТТ20КПЭ3Г38В 2024г «ОТК» Каскад
Производитель: Каскад
Технические характеристики
Соединитель 2РТТ20КПЭ3Г38В Каскад «ОТК» — это цилиндрический низкочастотный электрический разъём неразборного типа (кабельный), применяемый в электро‑, радио‑ и контрольно‑измерительной аппаратуре.
Предназначен для надёжного соединения и разъединения электрических цепей (проводов, кабелей, блоков) в стационарной и подвижной радиоэлектронной аппаратуре.
Используется в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Цилиндрический соединитель с всеклиматическим исполнением (В), теплостойкий и тропикоустойчивый.
Тип — розетка кабельная с прямым патрубком и гайкой для монтажа экранированным кабелем; контактный ряд выполнен как гнездо (розетка).
Крепление сочленения — резьбовое с одношпоночной поляризацией корпусов, монтаж — объёмный пайкой.
Рабочая температура: примерно от −60 до +100 °С, что допускает применение в суровых климатических условиях (включая тропики и холодные районы).
Соединитель имеет пылебрызгозащиту, устойчив к воздействию вибрации, ударов и повышенной влажности; минимальная наработка — порядка 1000 часов, срок сохраняемости — до 15 лет.
Количество контактов: 3, сочетание контактов — 38.
Максимальный рабочий ток на контакт обычно до 20 А, сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм, сопротивление электрического контакта — не более 0,15 мОм для контактов диаметром около 9 мм.
Описание
2РТТ20КПЭ3Г38В
2РТТ20КПЭ3Г38В: кабельная розетка для надежных электрических соединений
2РТТ20КПЭ3Г38В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, выполненный в формате кабельной розетки. Изделие предназначено для создания разъёмных соединений в цепях постоянного и переменного тока, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность электрического контакта.
Конструкция и назначение
Разъём 2РТТ20КПЭ3Г38В имеет кабельное исполнение с прямым патрубком и конструктивно рассчитан на монтаж с экранированным кабелем. Резьбовая фиксация обеспечивает прочное сочленение с ответной частью и помогает предотвратить случайное разъединение во время работы оборудования.
Ключевые особенности исполнения:
Серия: 2РТТ
Тип контактной части: розетка, гнездовые контакты
Условный размер корпуса: 20
Количество контактов: 3
Сочетание контактов: 38
Конструктивное исполнение: кабельное, с прямым патрубком
Применение: экранированный кабель
Фиксация: резьбовое соединение
Способ монтажа контактов: пайка
Поляризация корпуса: одношпоночная.
Основные характеристики
Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Для данной конструкции указывается допустимое амплитудное значение напряжения до 850 В.
Для исполнения 2РТТ20 с тремя контактами диаметром 1,5 мм приводятся следующие ориентиры по электрическим параметрам:
| Параметр | Значение |
|---|---|
| Количество контактов | 3 |
| Диаметр контакта | 1,5 мм |
| Ток на один контакт | до 10 А |
| Суммарная токовая нагрузка | до 30 А |
| Сопротивление контакта | не более 2,5 мОм |
| Сопротивление изоляции | не менее 5000 МОм |
| Напряжение цепи | до 850 В, амплитудное значение |
| Рабочая температура | от −60 до +100 °C |
| Число сочленений и расчленений | до 500 |
Эти данные относятся к исполнению 2РТТ20 с указанной контактной группой; при подборе ответной части и проектировании оборудования следует сверять требования конкретной документации на изделие.
Устойчивость к условиям работы
2РТТ20КПЭ3Г38В относится к теплостойким и тропикоустойчивым соединителям. Металлический корпус и изолятор из карболита рассчитаны на применение в аппаратуре, эксплуатируемой при вибрации, ударах, изменениях температуры и влажности.
Серебряное покрытие контактов способствует снижению переходного сопротивления и поддержанию надежного контакта при многократных подключениях. Исполнение с экранированным кабелем особенно актуально для цепей, в которых необходимо уменьшить влияние электромагнитных помех.
Где применяется разъём
Кабельная розетка 2РТТ20КПЭ3Г38В может использоваться в составе радиоэлектронной, измерительной, промышленной и специальной аппаратуры. Типичные задачи — соединение кабельных жгутов, модулей управления, измерительных цепей, блоков питания и оборудования, работающего в сложных климатических или механических условиях.
Например, разъём может применяться для подключения экранированного трёхжильного кабеля к аппаратурному модулю: резьбовое соединение удерживает контакт при вибрации, а экран кабеля помогает снизить внешние электромагнитные наводки.
При выборе ответной части необходимо учитывать тип соединителя, расположение и сочетание контактов 3Г38, конструктивное исполнение, способ монтажа и требуемые параметры эксплуатации.
