2РТТ20КПЭ3Г38В 2024г «ОТК» Элекон
Производитель: Элекон
Технические характеристики
Соединитель 2РТТ20КПЭ3Г38В от завода «Элекон» относится к серии цилиндрических низкочастотных разъёмов 2РТТ , предназначенных для работы в электрических цепях постоянного и переменного тока. Ниже — основные технические и эксплуатационные особенности, без указания цен.
Цилиндрический низкочастотный пылебрызгозащищённый соединитель, рассчитанный на использование в электрических цепях постоянного и переменного тока частотой до 3 МГц.
Обозначение КПЭ указывает на кабельную пылебрызгозащищённую розетку (изделие обычно используется как розетка блочная/кабельная, монтируемая в корпус или кабельный патрубок).
Для серии 2РТТ (включая типы, близкие к 2РТТ20…) характерны:
Рабочее напряжение — до 850 В (амплитудное значение), применимо и для постоянного, и для переменного тока.
Рабочий ток на контакт — единицы–десятки ампер (для типовых 2РТТ‑разъёмов до порядка 100 А на контакт при соответствующем диаметре и исполнении).
Частотный диапазон — до 3 МГц , что соответствует «низкочастотному» применению (не СВЧ‑диапазон).
Корпус выполнен из алюминиевого сплава (например, А‑22) с оксидным покрытием (серый цвет), что обеспечивает лёгкость и коррозионную стойкость.
Изолятор — компактный, из карболита или аналогичного термореактивного материала, устойчивого к нагреву и механическим нагрузкам.
Фиксация — резьбовое сочленение (накидная гайка по резьбе M‑размера), обеспечивающее герметичность и устойчивость к вибрации.
Климатическое исполнение В — всеклиматическое, рассчитано на работу в широком диапазоне температур примерно от –60 °C до +100 °C.
Разъём пылебрызгозащищён , допускает эксплуатацию при высокой относительной влажности (до порядка 98% при +25 °С ) и в диапазоне атмосферного давления от разрежения до повышенного.
Механическая стойкость :
сопротивление синусоидальной вибрации с ускорением до порядка 30 g ,
устойчивость к многократным и однократным ударам с пиковыми ускорениями до 150 g и до 1000 g соответственно.
Количество сочленений–расчленений — порядка 500 циклов , при этом сохраняется допустимое сопротивление контактов и изоляции.
Сопротивление контактов — единицы миллиньютонов на контакт, сопротивление изоляции — не менее 1000 МОм при нормальных условиях.
Срок хранения изделий этой серии — до порядка 15 лет при соблюдении требований ГЕ0.364.120 ТУ.п.).
Описание
2РТТ20КПЭ3Г38В

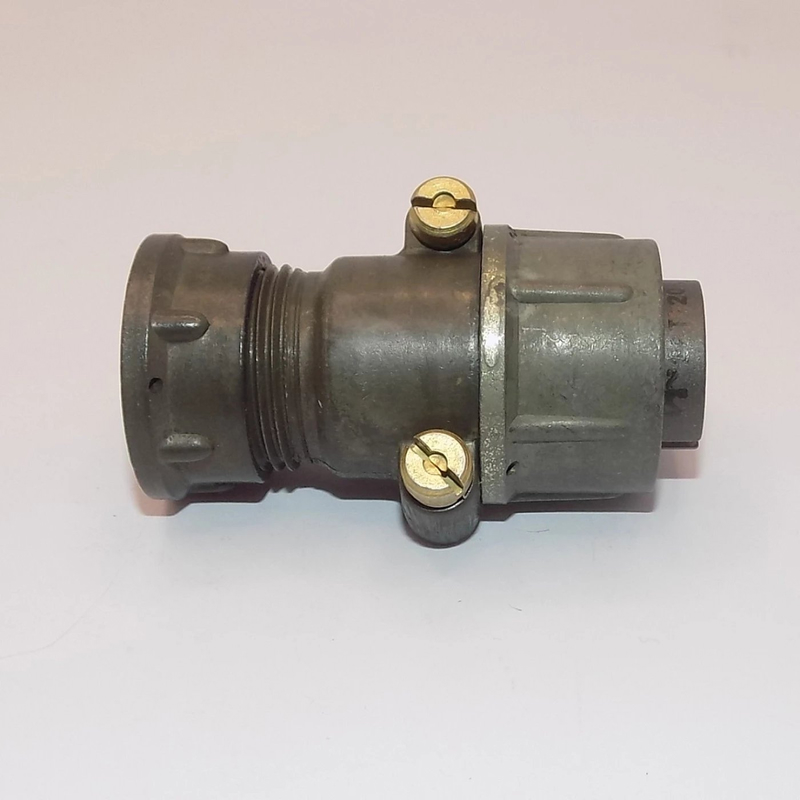

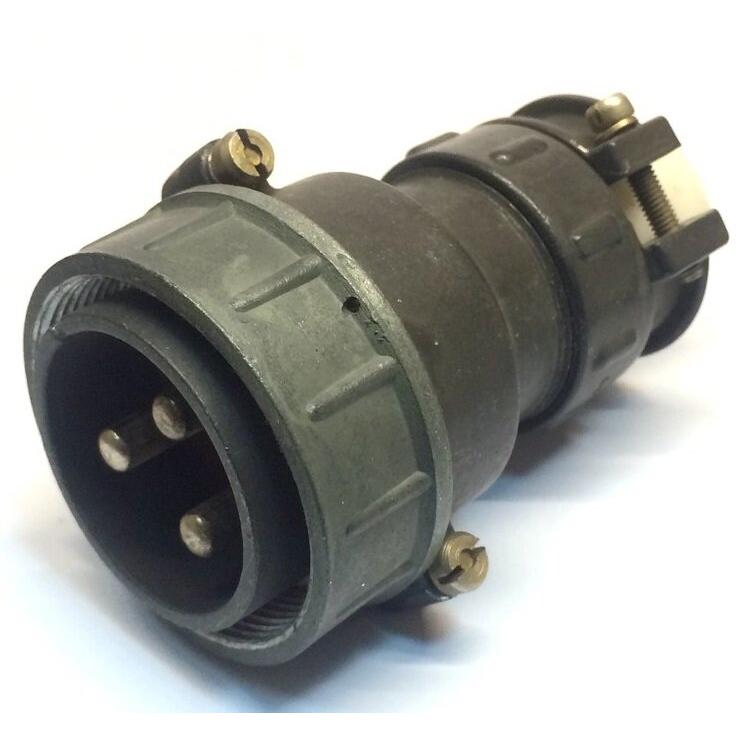

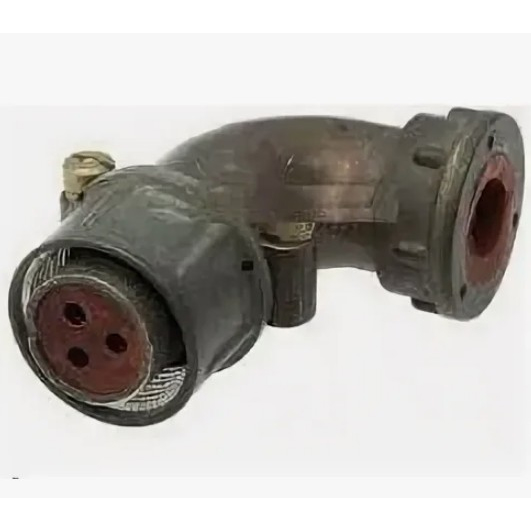

2РТТ20КПЭ3Г38В: кабельная розетка для надежных электрических соединений
2РТТ20КПЭ3Г38В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, выполненный в формате кабельной розетки. Изделие предназначено для создания разъёмных соединений в цепях постоянного и переменного тока, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность электрического контакта.
Конструкция и назначение
Разъём 2РТТ20КПЭ3Г38В имеет кабельное исполнение с прямым патрубком и конструктивно рассчитан на монтаж с экранированным кабелем. Резьбовая фиксация обеспечивает прочное сочленение с ответной частью и помогает предотвратить случайное разъединение во время работы оборудования.
Ключевые особенности исполнения:
Серия: 2РТТ
Тип контактной части: розетка, гнездовые контакты
Условный размер корпуса: 20
Количество контактов: 3
Сочетание контактов: 38
Конструктивное исполнение: кабельное, с прямым патрубком
Применение: экранированный кабель
Фиксация: резьбовое соединение
Способ монтажа контактов: пайка
Поляризация корпуса: одношпоночная.
Основные характеристики
Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Для данной конструкции указывается допустимое амплитудное значение напряжения до 850 В.
Для исполнения 2РТТ20 с тремя контактами диаметром 1,5 мм приводятся следующие ориентиры по электрическим параметрам:
| Параметр | Значение |
|---|---|
| Количество контактов | 3 |
| Диаметр контакта | 1,5 мм |
| Ток на один контакт | до 10 А |
| Суммарная токовая нагрузка | до 30 А |
| Сопротивление контакта | не более 2,5 мОм |
| Сопротивление изоляции | не менее 5000 МОм |
| Напряжение цепи | до 850 В, амплитудное значение |
| Рабочая температура | от −60 до +100 °C |
| Число сочленений и расчленений | до 500 |
Эти данные относятся к исполнению 2РТТ20 с указанной контактной группой; при подборе ответной части и проектировании оборудования следует сверять требования конкретной документации на изделие.
Устойчивость к условиям работы
2РТТ20КПЭ3Г38В относится к теплостойким и тропикоустойчивым соединителям. Металлический корпус и изолятор из карболита рассчитаны на применение в аппаратуре, эксплуатируемой при вибрации, ударах, изменениях температуры и влажности.
Серебряное покрытие контактов способствует снижению переходного сопротивления и поддержанию надежного контакта при многократных подключениях. Исполнение с экранированным кабелем особенно актуально для цепей, в которых необходимо уменьшить влияние электромагнитных помех.
Где применяется разъём
Кабельная розетка 2РТТ20КПЭ3Г38В может использоваться в составе радиоэлектронной, измерительной, промышленной и специальной аппаратуры. Типичные задачи — соединение кабельных жгутов, модулей управления, измерительных цепей, блоков питания и оборудования, работающего в сложных климатических или механических условиях.
Например, разъём может применяться для подключения экранированного трёхжильного кабеля к аппаратурному модулю: резьбовое соединение удерживает контакт при вибрации, а экран кабеля помогает снизить внешние электромагнитные наводки.
При выборе ответной части необходимо учитывать тип соединителя, расположение и сочетание контактов 3Г38, конструктивное исполнение, способ монтажа и требуемые параметры эксплуатации.
