Назначение

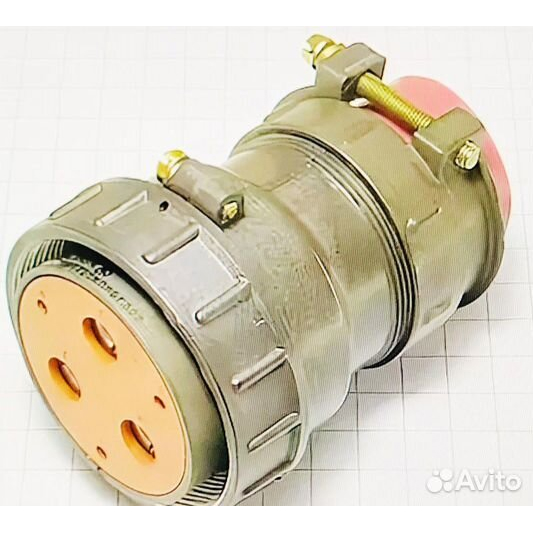

Соединитель 2РТТ20КПЭ3Г38В «5» представляет собой кабельную розетку — цилиндрический теплостойкий пылебрызгозащищённый низкочастотный соединитель ручного соединения, предназначенный для внутреннего монтажа. Он служит для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В (амплитудное значение 850 В) и токовой нагрузке на контакт до 10 А.

Артикул изделия — 40446, категория — 2РТТ20. В карточке товара указана приёмка «5» и год 2006. Производитель в предоставленных данных не указан.

Подтверждённые особенности

Конструкция и маркировка

Расшифровка обозначения подтверждает следующие особенности. 2РТТ — теплостойкий, пылебрызгозащищённый, цилиндрический соединитель нормальных габаритов. 20 — условный размер корпуса. КПЭ — кабельный, прямой патрубок, предназначенный для экранированного кабеля. 3 — количество контактов, равное трём, диаметром 1,5 мм. Г — розетка. 38 — сочетание контактов. В — всеклиматическое исполнение.

Соединитель относится к низкочастотным цилиндрическим соединителям ручного соединения. Он предназначен для внутреннего монтажа и имеет кабельное исполнение с прямым патрубком. Исполнение В означает всеклиматическое применение, то есть устойчивость к климатическим факторам в рамках заявленных условий.

Технические характеристики

• Количество контактов: 3 (диаметр каждого контакта 1,5 мм).
• Максимальный ток на контакт: 10 А (общая нагрузка 30 А).
• Сопротивление контакта: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Число сочленений: 500.
• Вибрация: диапазон 1–5000 Гц при ускорении 30 g.
• Наработка: не менее 1000 ч.
• Рабочее напряжение: до 700 В, амплитудное значение до 850 В.
• Частота соединяемых цепей: до 3 МГц.

Указанные параметры относятся к электрическим цепям постоянного и переменного тока. Соединитель соответствует техническим условиям ТУ ГЕ0.364.120.

Применение

Соединитель применяется в электро- и радиооборудовании. Он предназначен для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц, напряжением до 700 В и токовой нагрузкой на контакт до 10 А. Благодаря теплостойкому и пылебрызгозащищённому исполнению, а также всеклиматическому исполнению В, изделие может использоваться в составе оборудования, к которому предъявляются требования по устойчивости к климатическим факторам.

Кабельная розетка с прямым патрубком для экранированного кабеля подходит для внутреннего монтажа. Ручное соединение обеспечивает коммутацию в условиях, где требуется цилиндрический низкочастотный соединитель нормальных габаритов. Приёмка «5» и указанный год 2006 относятся к данным карточки товара и подтверждают учтённые сведения о позиции.

Краткое резюме

2РТТ20КПЭ3Г38В «5» — это трёхконтактная кабельная розетка с контактами диаметром 1,5 мм, рассчитанная на ток до 10 А на контакт, напряжение до 700 В и частоту до 3 МГц. Она имеет всеклиматическое исполнение, соответствует ТУ ГЕ0.364.120, применяется в электро- и радиооборудовании и обладает подтверждёнными характеристиками по числу сочленений, вибрации, наработке, сопротивлению контакта и изоляции. Артикул позиции — 40446, категория — 2РТТ20, приёмка — «5», год — 2006.
