Назначение

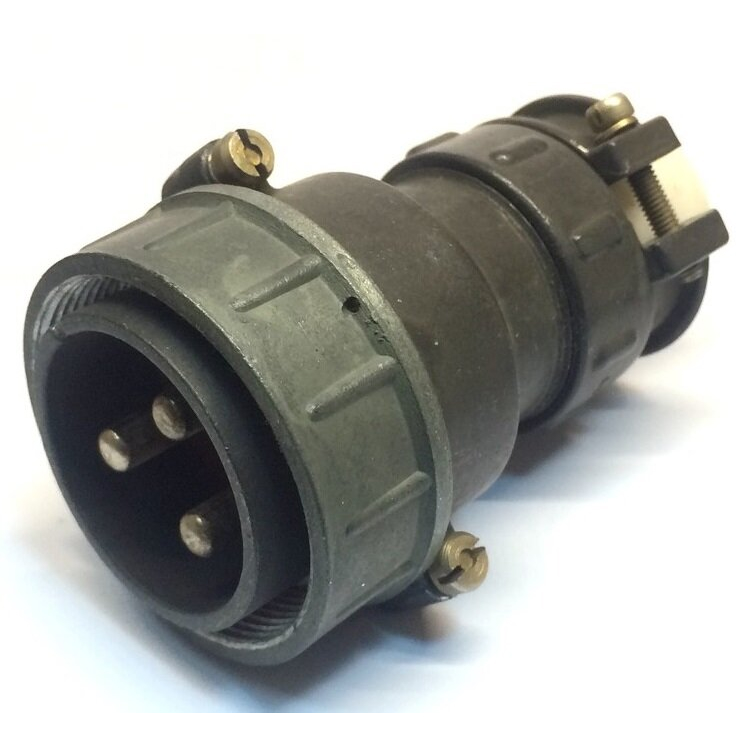

2РТТ20КПЭ3Г38В «5» — кабельная розетка цилиндрического низкочастотного соединителя серии 2РТТ с резьбовой фиксацией. Изделие предназначено для монтажа экранированного кабеля с прямым патрубком и гайкой.

Розетка применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В, а также в электро- и радиотехнической аппаратуре.

Подтверждённые особенности

Соединитель теплостойкий, тропико- и всеклиматический, пылебрызгозащищённый. Корпус имеет условный размер 20, число контактов — 3, диаметр контактов — 1,5 мм, сочетание контактов — 38.

• Рабочая температура: от минус 60 до плюс 100 °C.
• Сопротивление контакта: не более 2,5 мОм.
• Максимальная токовая нагрузка на контакт: 10 А; общая: 30 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Число сочленений: 500.
• Приёмка: «5».
• Год: 2015.

Расшифровка обозначения

Маркировка 2РТТ20КПЭ3Г38В «5» читается последовательно и отражает конструктивные и эксплуатационные признаки изделия.

1. 2РТТ — теплостойкий тропикоустойчивый цилиндрический соединитель.
2. 20 — размер корпуса.
3. КПЭ — кабельная розетка с прямым патрубком экранированная.
4. 3Г — 3 гнездовых контакта.
5. 38 — сочетание контактов.
6. В — всеклиматическое исполнение.
7. «5» — модификация.

Применение

Розетка устанавливается на экранированный кабель с прямым патрубком и гайкой и служит для соединения электрических цепей в составе электро- и радиотехнической аппаратуры. Резьбовая фиксация обеспечивает надёжное механическое удержание сочленения, а экранированное исполнение и пылебрызгозащищённость позволяют применять изделие в условиях повышенных требований к помехозащищённости и защите от внешних воздействий.

Теплостойкое, тропико- и всеклиматическое исполнение допускает эксплуатацию в широком диапазоне температур и в различных климатических зонах. Три гнездовых контакта диаметром 1,5 мм при сочетании 38 и общей токовой нагрузке до 30 А обеспечивают передачу сигналов и питания в низкочастотных цепях с частотой до 3 МГц и амплитудным напряжением до 850 В.

Длительный ресурс сочленений — 500 циклов — подтверждает пригодность розетки для аппаратуры, требующей регулярного подключения и отключения кабеля. Металлический корпус в сочетании с изолятором из карболита обеспечивает механическую прочность и электрическую изоляцию контактов.

Технические характеристики

• Тип изделия: кабельная розетка цилиндрического низкочастотного соединителя.
• Серия: 2РТТ.
• Условный размер корпуса: 20.
• Число контактов: 3 гнездовых.
• Диаметр контактов: 1,5 мм.
• Сочетание контактов: 38.
• Фиксация: резьбовая.
• Монтаж: экранированный кабель с прямым патрубком и гайкой.
• Рабочая температура: от минус 60 до плюс 100 °C.
• Сопротивление контакта: не более 2,5 мОм.
• Максимальная токовая нагрузка на контакт: 10 А.
• Общая максимальная токовая нагрузка: 30 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Число сочленений: 500.
• Исполнение: теплостойкое, тропикоустойчивое, всеклиматическое, пылебрызгозащищённое.
• Приёмка: «5».
• Год: 2015.
