Назначение и область применения

Соединитель 2РТТ20КПЭ3Г38В предназначен для соединения и разъединения электрических цепей — проводов, кабелей, отдельных узлов и блоков — в электро- и радиоаппаратуре. Изделие применяется для внутреннего монтажа, при котором контакты соединяются пайкой, а подводка выполняется как неэкранированным, так и экранированным кабелем.

Соединитель относится к теплостойкому типу и выпускается во всеклиматическом исполнении, что подразумевает работу в широком диапазоне внешних условий без изменения основных электрических параметров. Он востребован там, где требуется разъёмное соединение цепей с надёжной механической фиксацией и возможностью многократного сочленения и расчленения в процессе эксплуатации и обслуживания аппаратуры.

Изделие взаимосовместимо с соединителями серий ШР и 2РТ-А, что позволяет применять его при ремонте, модернизации и комплектовании уже существующих изделий, не изменяя конструкцию ответных частей.

Конструкция и подтверждённые особенности

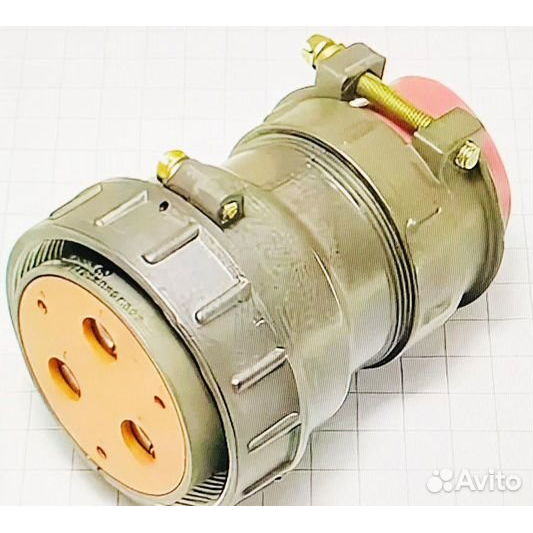

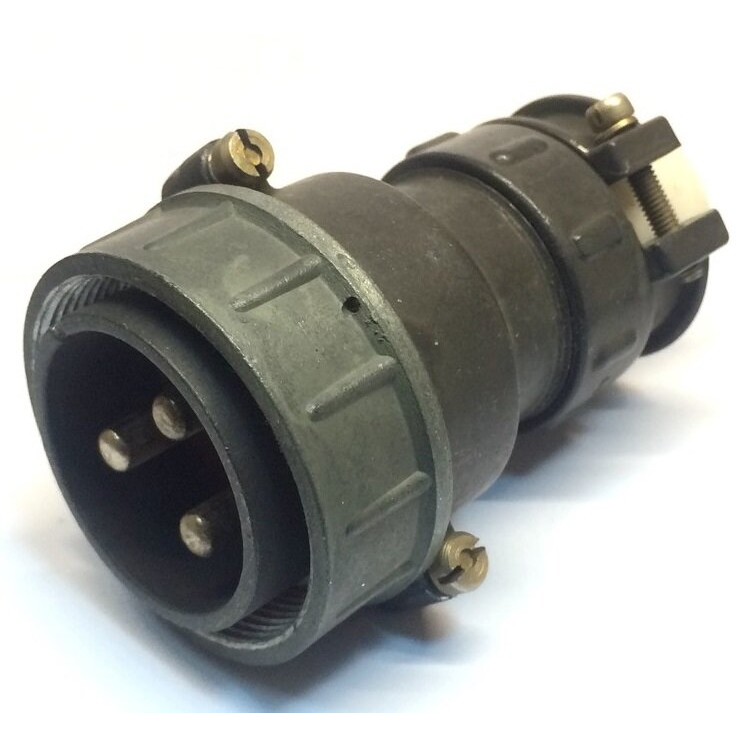

2РТТ20КПЭ3Г38В представляет собой кабельный низкочастотный цилиндрический соединитель с резьбовой фиксацией. Изготовитель — завод «Каскад»; изделие прошло приёмку отдела технического контроля (ОТК), год выпуска — 2024, категория качества — ОТК.

Расшифровка обозначения и конструктивные признаки:

• исполнение — кабельная вилка (индекс К) с прямым патрубком (индекс П);
• количество и размер контактов — 3 контакта диаметром 3,8 мм (обозначение Э3Г38);
• покрытие контактов — серебро;
• вид корпуса — с гайкой (приведено по аналогии с близкими моделями серии);
• тип фиксации сочленения — резьбовой;
• условный размер корпуса — 20;
• монтаж — объёмный внутренний;
• исполнение — теплостойкое, всеклиматическое.

Резьбовая фиксация обеспечивает устойчивость сочленения к вибрационным и механическим воздействиям, а цилиндрическая форма корпуса упрощает монтаж в стеснённых условиях внутри блоков и стоек. Пайка контактов даёт стабильное переходное сопротивление и надёжный электрический контакт при внутреннем монтаже.

Технические характеристики

Ниже приведены параметры, подтверждённые для данной модели:

• рабочий диапазон частот — цепи постоянного и переменного тока до 3 МГц;
• амплитудное напряжение — 850 В;
• степень защиты — пылебрызгозащищённое исполнение;
• диапазон рабочих температур — от минус 60 до плюс 100 °C;
• количество контактов — 3;
• диаметр контактов — 3,8 мм;
• покрытие контактов — серебро;
• условный размер корпуса — 20;
• категория качества — ОТК;
• год выпуска — 2024.

Сочетание теплостойкости и всеклиматического исполнения позволяет эксплуатировать соединитель в аппаратуре, работающей при значительных перепадах температуры и повышенной влажности. Пылебрызгозащищённость ограничивает проникновение пыли и капель влаги внутрь сочленённого узла, что важно для приборов, размещаемых в неотапливаемых или частично защищённых отсеках.

Порядок применения

Монтаж соединителя выполняется объёмным внутренним способом: проводники разделываются, зачищенные жилы припаиваются к контактам, после чего собранная часть закрепляется в корпусе аппаратуры. Со стороны кабеля используется прямой патрубок, обеспечивающий осевой ввод кабеля и удобство укладки жгута внутри блока.

Сочленение с ответной частью производится по резьбе, что исключает самопроизвольное расчленение под действием вибрации. При эксплуатации допускается многократное соединение и разъединение в пределах ресурса, определяемого изготовителем для данной серии.

Комплектность и сведения об изделии

1. Наименование — 2РТТ20КПЭ3Г38В.
2. Артикул — 5431.
3. Категория — 2РТТ20.
4. Производитель — завод «Каскад».
5. Год выпуска — 2024, приёмка ОТК.

Сведения о производителе в карточке товара указаны как «не указано», однако в имеющемся описании изготовителем назван завод «Каскад». Дополнительные данные о комплекте поставки, гарантийных обязательствах, стране производства и сертификатах в предоставленной информации отсутствуют и не приводятся.

Перед применением следует убедиться, что условия эксплуатации — по температуре, влажности, напряжению и частоте — соответствуют указанным характеристикам, а тип ответной части совместим с соединителями серий ШР и 2РТ-А.
