Назначение соединителя

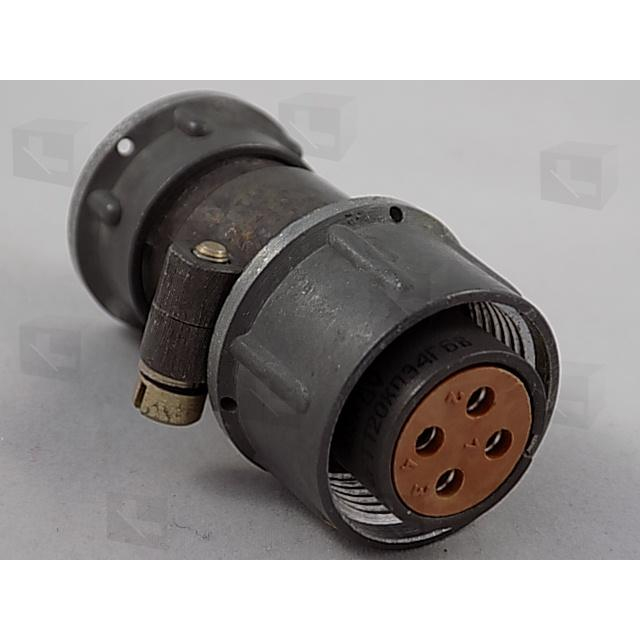

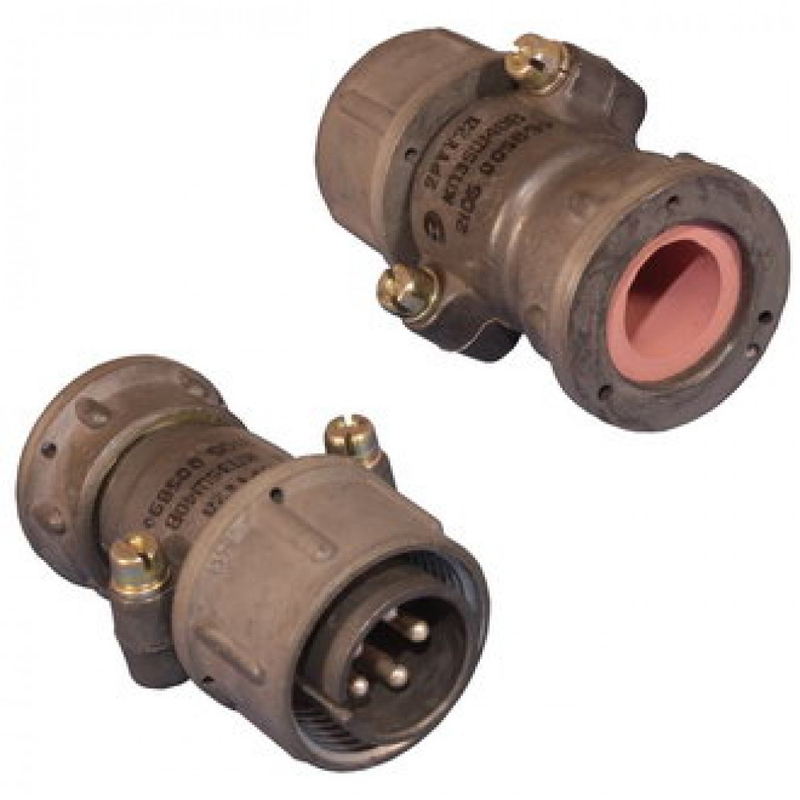

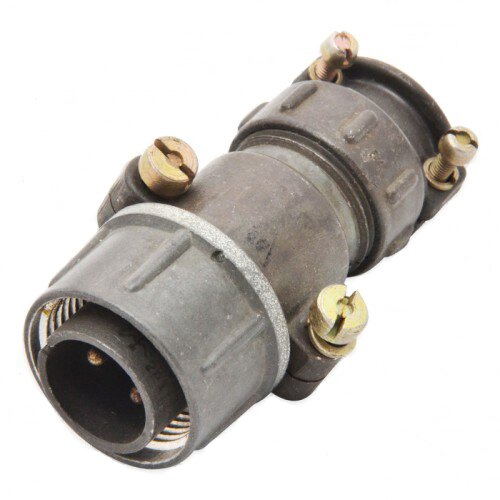

2РТТ20КПЭ2Ш4В (эквивалент ШР20П2ЭГ6) — цилиндрический низкочастотный разъём из серии 2РТТ/ШР. Он предназначен для надёжного соединения электрических цепей в аппаратуре и обеспечивает механическую фиксацию и электрический контакт между кабельными и приборными частями. Изделие относится к категории 2РТТ20 и поставляется с приёмкой «5», что подтверждает его соответствие установленным требованиям приёмки.

Подтверждённые особенности

Разъём имеет 2 контакта диаметром 2,5 мм. Каждый контакт рассчитан на рабочий ток до 25 А, при этом максимальный общий ток составляет от 35 до 50 А. Рабочее напряжение достигает 850 В переменного или постоянного тока с частотой до 3 МГц.

Электрические параметры включают сопротивление контакта не более 0,001–1 Ом и сопротивление изоляции не менее 5000 МОм в нормальных условиях. Корпус имеет условный размер 20 и оснащён патрубком для экранированного кабеля с сечением провода до 3 мм квадратных. Исполнение корпуса — пылебрызгозащищённое.

Расшифровка обозначения:

• 2РТТ/ШР — тип соединителя;
• 20 — размер корпуса;
• КПЭ — приборная или кабельная часть с прямым патрубком для экранированного кабеля;
• 2 — количество контактов;
• Ш4В (Г6) — вилка с штыревыми контактами, конкретное сочетание.

Условия эксплуатации

Разъём работает при температурах от минус 60 до плюс 60 градусов Цельсия, с перегревом контактов до плюс 110 градусов Цельсия. Допускается эксплуатация при пониженном давлении 1,3 умноженное на 10 в степени минус 4 Па, вибрации 1–5000 Гц с ускорением 300 метров на секунду в квадрате, ударах до 5000–10000 метров на секунду в квадрате.

Ресурс изделия: 1000 часов наработки, 500 сочленений-расчленений, срок хранения 15 лет.

Применение

Используется в электро- и радиоаппаратуре, автомобилестроении, энергетике для соединения проводов, кабелей и блоков. Устойчив к вибрациям и нагрузкам, что делает его пригодным для работы в условиях повышенных механических воздействий.

Приёмка «5» подтверждает, что изделие прошло установленный контроль качества.
