2РТТ20КПЭ2Ш4В: надёжный цилиндрический разъём для промышленной и специальной аппаратуры

2РТТ20КПЭ2Ш4В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, рассчитанный на создание прочного и стабильного разъёмного соединения в цепях постоянного и переменного тока. Модель применяется в бортовой, промышленной, контрольно-измерительной, радиоэлектронной и другой аппаратуре, где важны устойчивость к внешним воздействиям, защищённость контактов и надёжная фиксация кабеля.

Разъём относится к теплостойким пылебрызгозащищённым соединителям нормальных габаритов. Его конструкция предусматривает ручное резьбовое сочленение, которое помогает предотвратить случайное разъединение при вибрации, перемещении оборудования и эксплуатационных нагрузках.

Расшифровка обозначения

Маркировка 2РТТ20КПЭ2Ш4В содержит основные конструктивные характеристики изделия:

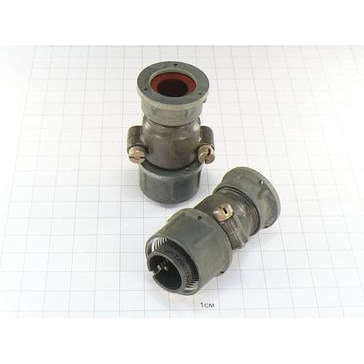

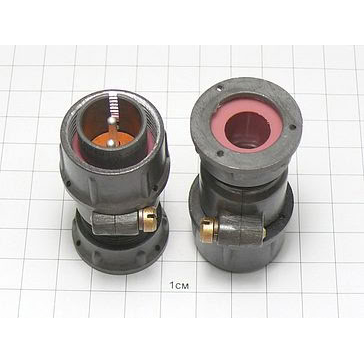

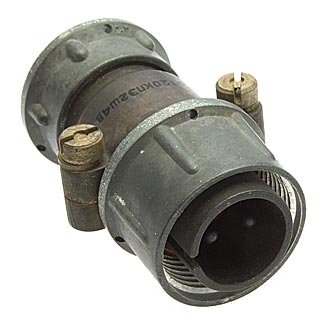

Таким образом, 2РТТ20КПЭ2Ш4В представляет собой кабельную прямую вилку с двумя контактами, предназначенную для подключения экранированного кабеля. Такая конструкция особенно востребована в системах, где необходимо уменьшить влияние электромагнитных помех и обеспечить стабильность передачи питания или сигналов.

Технические особенности 2РТТ20КПЭ2Ш4В

Соединитель рассчитан на эксплуатацию в цепях с повышенными требованиями к механической и электрической надёжности. В конструкции используются посеребрённые контакты, а подключение проводников выполняется пайкой. Серебряное покрытие способствует снижению переходного сопротивления и поддержанию устойчивого электрического контакта при длительной работе.

К основным параметрам исполнения относятся:

• Два контакта диаметром 2,5 мм

• Допустимая токовая нагрузка до 25 А на один контакт

• Суммарная токовая нагрузка до 50 А

• Амплитудное напряжение цепи до 850 В

• Сопротивление контакта не более 1 мОм

• Сопротивление изоляции не менее 5000 МОм в нормальных климатических условиях

• Рабочий температурный диапазон ориентировочно от −60 °C до +100 °C

• Резьбовой способ соединения частей разъёма

• Одношпоночная поляризация корпуса

• Монтаж проводников пайкой.

Где применяется разъём

Разъём 2РТТ20КПЭ2Ш4В подходит для внутреннего монтажа в оборудовании, работающем в сложных температурных, механических и электромагнитных условиях. За счёт версии для экранированного кабеля он может использоваться там, где необходимо повысить помехоустойчивость соединительной линии.

Типичные области применения:

• Промышленные системы автоматики и управления

• Контрольно-измерительное оборудование

• Электротехнические шкафы и комплексы

• Радиоэлектронная аппаратура

• Бортовые системы техники

• Испытательные стенды

• Системы передачи питания и низкочастотных сигналов

• Специальное оборудование с требованиями к климатической стойкости

Серия 2РТТ предназначена для электрических цепей постоянного и переменного тока частотой до 3 МГц. Это позволяет использовать такие соединители не только для силовых линий, но и для ряда сигнальных цепей в составе аппаратуры.

Преимущества конструкции

Ключевым преимуществом 2РТТ20КПЭ2Ш4В является сочетание компактного цилиндрического корпуса, резьбовой фиксации и исполнения для экранированного кабеля. Прямой патрубок упрощает прокладку кабеля на участках, где не требуется угловой ввод, а двухконтактная схема удобна для питания, управления и простых двухпроводных соединений.

Всеклиматическое исполнение делает разъём подходящим для аппаратуры, которая должна сохранять работоспособность при низких и высоких температурах. Одношпоночная поляризация помогает исключить неправильную ориентацию при стыковке вилки и ответной розетки, а резьбовое соединение повышает устойчивость разъёма к механическим воздействиям.

2РТТ20КПЭ2Ш4В — функциональное решение для формирования надёжных разъёмных соединений в электротехнических и радиоэлектронных системах. При подборе ответной части и проектировании кабельной линии важно учитывать схему контактов, способ монтажа, условия эксплуатации, требования к экранированию и параметры конкретной электрической цепи.
