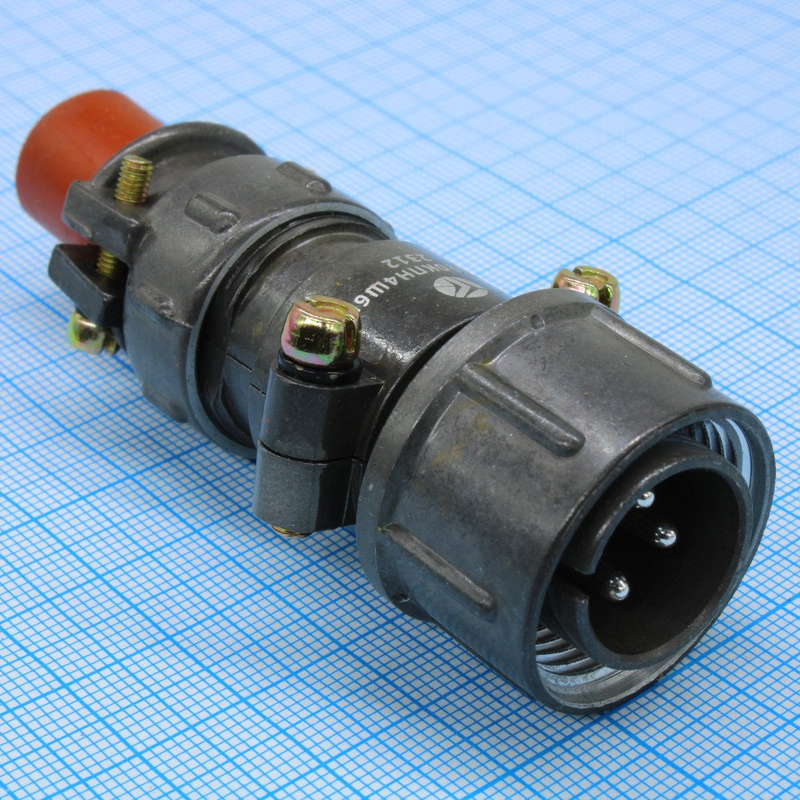

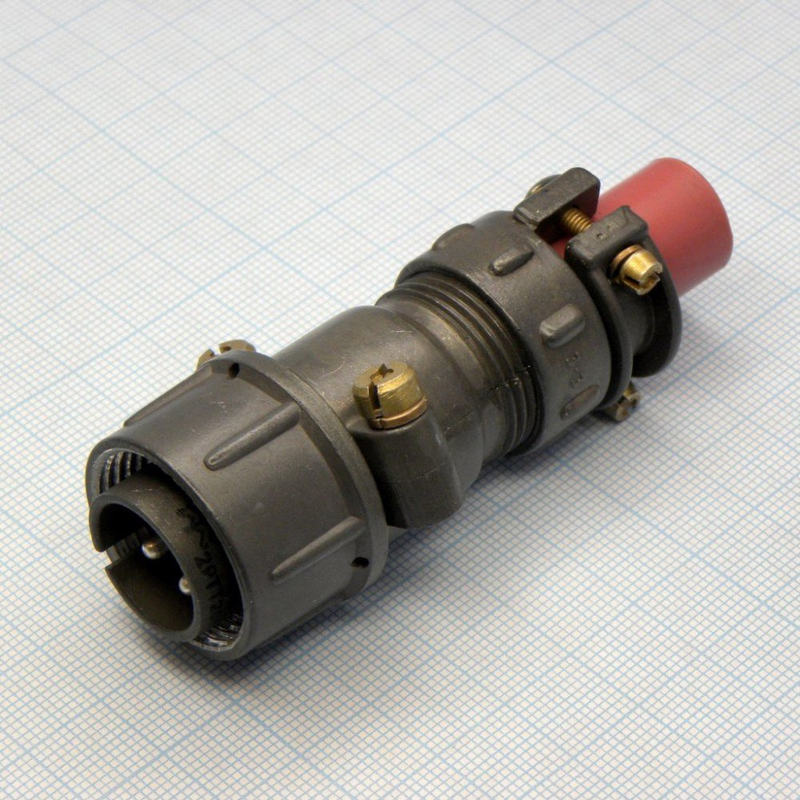

Назначение соединителя 2РТТ20КПЭ2Ш4В

2РТТ20КПЭ2Ш4В Элекон «5» — это цилиндрический электрический соединитель из серии 2РТТ, выпускаемый заводом «Элекон». Изделие предназначено для надёжного соединения и разъединения электрических цепей переменного и постоянного тока в составе промышленного, приборного и специального оборудования. Конструкция относится к пылебрызгозащищённым соединителям всеклиматического исполнения и изготовлена в соответствии с техническими условиями ТУ ГЕ0.364.120ТУ.

Основное назначение — обеспечение стабильного электрического контакта при передаче сигналов и питания между кабелем и ответной частью разъёма. Благодаря экранированному корпусу и всеклиматическому исполнению соединитель применим в условиях повышенной влажности, запылённости и воздействия широкого диапазона температур.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТТ20КПЭ2Ш4В содержит полную информацию о типе и исполнении изделия. Серия 2РТТ читается как: 2 — поколение, Р — разъём, ТТ — тип корпуса. Далее следуют условный размер 20, индекс КПЭ, обозначающий кабельную вилку экранированную, обозначение 2Ш — две шпонки поляризации, и 4В — прямые контакты диаметром 4 миллиметра.

Соединитель оснащён 20 контактами и двумя вставками. Шпоночное поляризационное соединение исключает неправильное сочленение ответных частей. Корпус выполнен металлическим, изолятор — из карболита, а контакты имеют серебряное покрытие, обеспечивающее низкое переходное сопротивление — не более 0,005 Ом.

Монтаж внутренний, объёмный или пайкой на экранированный кабель. Такое исполнение позволяет собрать надёжный экранированный жгут или кабельный ввод с сохранением целостности экрана.

Электрические и эксплуатационные параметры

• Рабочее напряжение — до 700–850 В (амплитудное значение).
• Поддерживаемая частота — до 3 МГц.
• Ток на контакт — от 20 до 200 А в зависимости от модификации.
• Рабочая температура эксплуатации — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Ресурс сочленений — не менее 500 циклов.
• Переходное сопротивление контактов — не более 0,005 Ом.
• Диаметр контактов — 4 миллиметра.
• Количество контактов — 20.
• Количество вставок — 2.

Приёмка «5» и подтверждённые сведения

Приёмка «5» указывает на усиленный контроль качества со стороны отдела технического контроля. Это означает, что изделие прошло более строгую систему проверок по сравнению с обычной приёмкой, что подтверждает его соответствие требованиям технических условий ТУ ГЕ0.364.120ТУ. Год выпуска — 2018.

Краткое описание из каталога — заводская упаковка, то есть поставка осуществляется в оригинальной упаковке предприятия-изготовителя. Страна производства — Россия, производитель — завод «Элекон».

Область применения

Соединитель 2РТТ20КПЭ2Ш4В применяется в промышленных и приборных системах, где требуется герметичное и экранированное соединение электрических цепей. Благодаря всеклиматическому исполнению, пылебрызгозащищённой конструкции и широкому температурному диапазону он востребован в составе оборудования, работающего на открытом воздухе, в неотапливаемых помещениях и в условиях повышенной влажности.

Типовые задачи — подключение кабельных линий к блокам и шкафам, передача питания и сигналов между узлами установок, организация разъёмных соединений в жгутах. Экран корпуса снижает влияние электромагнитных помех, что важно при передаче сигналов на частотах до 3 МГц.

Сочетание металлического корпуса, карболитового изолятора и серебряного покрытия контактов обеспечивает долговечность и стабильность параметров на протяжении не менее 500 циклов сочленения и расчленения. Изделие поставляется в заводской упаковке и предназначено для эксплуатации в составе ответственных электрических соединений.
